樓主發表于: 2011-10-11 21:32

只看樓主 | 小中大

用于兩段速長度定位，旋轉編碼器的脈沖信號通過什么器件進行控制。連接如下：編碼器-----什么器件------PLC IN端口------變頻器------電動機。且怎樣選用這些器件。

wsir123

日子在忙碌中才會顯得充實，我喜歡這樣的生活。

級別: 論壇版主

發送短信
加為好友

精華主題: 3 篇
發帖數量: 1220 個
工控威望: 5491 點
下載積分: 24427 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2025-10-13
查看wsir123的主題 / 回貼

1樓發表于: 2011-10-11 21:57

只看該作者 | 小中大

針對此問題，論壇相關討論已很多，樓主搜索以下吧。

保持每天一點小進步足矣。。。

zhou27861

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 196 點
下載積分: 776 分
在線時間: 100(小時)
注冊時間: 2011-08-23
最后登錄: 2014-11-26
查看zhou27861的主題 / 回貼

2樓發表于: 2011-10-12 08:45

只看該作者 | 小中大

高速計數器檢測多少脈沖后給變頻器一個信號,再把變頻器設置多段速

meiyouleya

天黑路滑，社會復雜！��！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 366 個
工控威望: 422 點
下載積分: 1377 分
在線時間: 119(小時)
注冊時間: 2006-11-01
最后登錄: 2021-08-13
查看meiyouleya的主題 / 回貼

3樓發表于: 2011-10-12 10:07

只看該作者 | 小中大

樓主：編碼器信號是用來讀取的，不是用來控制的，

rockyhuo

專業制造全伺服高速衛生巾機器

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1591 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 440(小時)
注冊時間: 2008-07-14
最后登錄: 2025-08-22
查看rockyhuo的主題 / 回貼

4樓發表于: 2011-10-12 12:02

只看該作者 | 小中大

編碼器只接輸入到PLC

變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420

qq1341505668

工控元器件回收

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 31 個
工控威望: 146 點
下載積分: 2751 分
在線時間: 70(小時)
注冊時間: 2011-09-03
最后登錄: 2020-11-19
查看qq1341505668的主題 / 回貼

5樓發表于: 2011-10-12 13:15

只看該作者 | 小中大

有答案嗎?

wdh_1688

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 122 個
工控威望: 249 點
下載積分: 735 分
在線時間: 50(小時)
注冊時間: 2010-06-17
最后登錄: 2019-03-02
查看wdh_1688的主題 / 回貼

6樓發表于: 2011-10-12 14:06

只看該作者 | 小中大

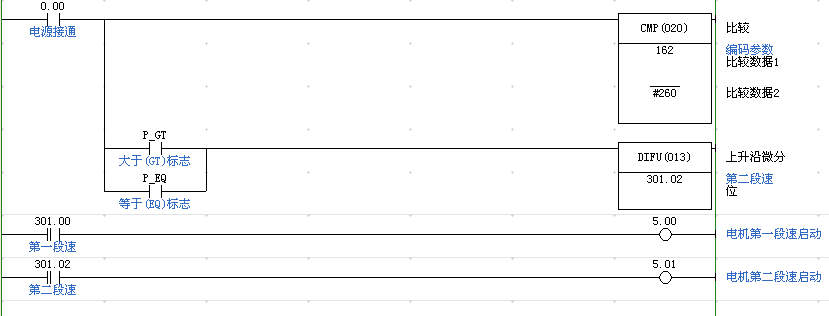

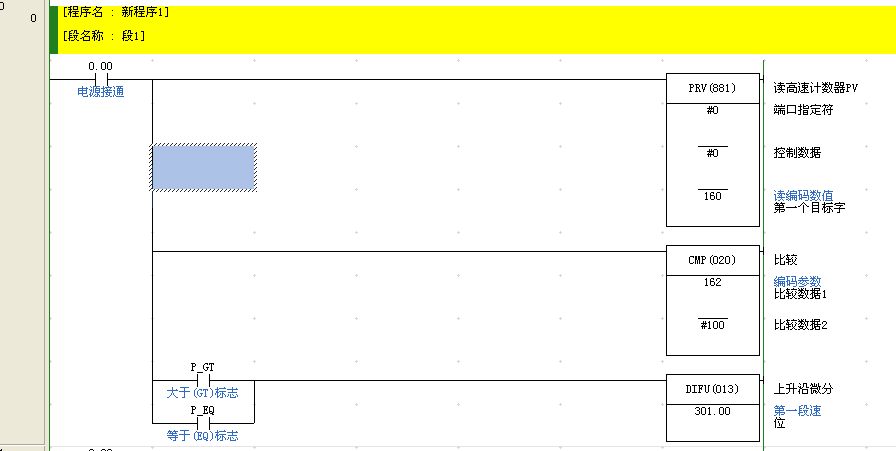

圖片：

編碼器實際上就是相當于計數器，接到plc的高速輸入端口，然后通過在plc里進行計數，比如三菱的話就是有高速計數器（c235--c255）、歐姆龍呢就是有專門的高速通道給編碼器的，通過prv指令來讀取編，不管什么plc，方法都差不多的，關鍵是多看看plc的高速口就ok，

本帖最近評分記錄：

下載積分:+5(luozhiguo200)

下載積分:+5(ymmfa) 熱心助人

專注工業、以您為重、成就經典！

精心設計

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 66 個
工控威望: 244 點
下載積分: 582 分
在線時間: 27(小時)
注冊時間: 2008-09-16
最后登錄: 2015-05-24
查看精心設計的主題 / 回貼

7樓發表于: 2011-10-25 23:10

只看該作者 | 小中大

謝謝各位老師的幫助

ysh107

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ysh107的主題 / 回貼

8樓發表于: 2011-10-25 23:45

只看該作者 | 小中大

向大家認真學習
共同進步

zlc1210903

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 467 個
工控威望: 3543 點
下載積分: 1050 分
在線時間: 343(小時)
注冊時間: 2011-06-14
最后登錄: 2024-07-02
查看zlc1210903的主題 / 回貼

9樓發表于: 2011-10-26 08:40

只看該作者 | 小中大

編碼器的類型還有很多種，看你用什么種類了，有增量型和絕對值型。兩個大種類有很多小種類。
增量型編碼器是累計脈沖式，絕對值型編碼器是每個數值代表一個位置。兩個的接線方式也不同。增量式是用高速計數來記錄脈沖，絕對值式是用開關量來計算脈沖

本帖最近評分記錄：

下載積分:+3(ymmfa) 熱心助人

羨慕高手，希望有一天我也成為高手。

zqian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 314 個
工控威望: 459 點
下載積分: 8770 分
在線時間: 781(小時)
注冊時間: 2007-06-21
最后登錄: 2019-05-19
查看zqian的主題 / 回貼

10樓發表于: 2011-10-26 10:28

只看該作者 | 小中大

學習了，謝謝
