工控人家園 綜合討論 一個按鈕啟動多臺電機

«
1
2
3
4
5
»
Pages: 1/5 Go

0760

中山木工機械維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 443 個
工控威望: 1719 點
下載積分: 2758 分
在線時間: 736(小時)
注冊時間: 2011-04-16
最后登錄: 2025-10-29
查看0760的主題 / 回貼

樓主發表于: 2012-05-12 12:30

只看樓主 | 小中大

一個朋友問我，他那有一臺繼電器控制的機，一個按鈕啟動多臺電機，按一下啟動一個再按一下啟動第二個，以此類推，用一個急停全部停止，
本人才疏學淺，想不出來怎么控制，請教各位前輩，給個圖

hanqin

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1201 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的主題 / 回貼

1樓發表于: 2012-05-12 12:36

只看該作者 | 小中大

應該是按鈕控制中間繼電器，中間繼電器的常開點與上一個電機接觸器常開點串聯，第一個直接啟動，中間繼電器的常開點點數就是電機的個數。

0760

中山木工機械維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 443 個
工控威望: 1719 點
下載積分: 2758 分
在線時間: 736(小時)
注冊時間: 2011-04-16
最后登錄: 2025-10-29
查看0760的主題 / 回貼

2樓發表于: 2012-05-12 12:42

只看該作者 | 小中大

樓上的師傅，可否詳細點

0760

中山木工機械維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 443 個
工控威望: 1719 點
下載積分: 2758 分
在線時間: 736(小時)
注冊時間: 2011-04-16
最后登錄: 2025-10-29
查看0760的主題 / 回貼

3樓發表于: 2012-05-12 12:44

只看該作者 | 小中大

引用
引用第1樓hanqin于2012-05-12 12:36發表的 :
應該是按鈕控制中間繼電器，中間繼電器的常開點與上一個電機接觸器常開點串聯，第一個直接啟動，中間繼電器的常開點點數就是電機的個數。

那樣好像按一下全啟動了

shfxfa

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 624 個
工控威望: 810 點
下載積分: 2908 分
在線時間: 411(小時)
注冊時間: 2011-09-09
最后登錄: 2013-11-20
查看shfxfa的主題 / 回貼

4樓發表于: 2012-05-12 12:51

只看該作者 | 小中大

引用
引用第1樓hanqin于2012-05-12 12:36發表的 :
應該是按鈕控制中間繼電器，中間繼電器的常開點與上一個電機接觸器常開點串聯，第一個直接啟動，中間繼電器的常開點點數就是電機的個數。

很好的頂一個

0760

中山木工機械維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 443 個
工控威望: 1719 點
下載積分: 2758 分
在線時間: 736(小時)
注冊時間: 2011-04-16
最后登錄: 2025-10-29
查看0760的主題 / 回貼

5樓發表于: 2012-05-12 13:28

只看該作者 | 小中大

高手不肯回答嗎

slik

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 899 個
工控威望: 1189 點
下載積分: 5793 分
在線時間: 550(小時)
注冊時間: 2008-06-01
最后登錄: 2025-11-01
查看slik的主題 / 回貼

6樓發表于: 2012-05-12 14:05

只看該作者 | 小中大

樓主看一下這個是否可以！

一鍵啟動.rar (10 K) 下载次数:138

本帖最近評分記錄：

下載積分:+1(0760) 謝謝，可我要的是繼電器 ..

hanqin

級別: 論壇先鋒

發送短信
加為好友

7樓發表于: 2012-05-12 14:08

只看該作者 | 小中大

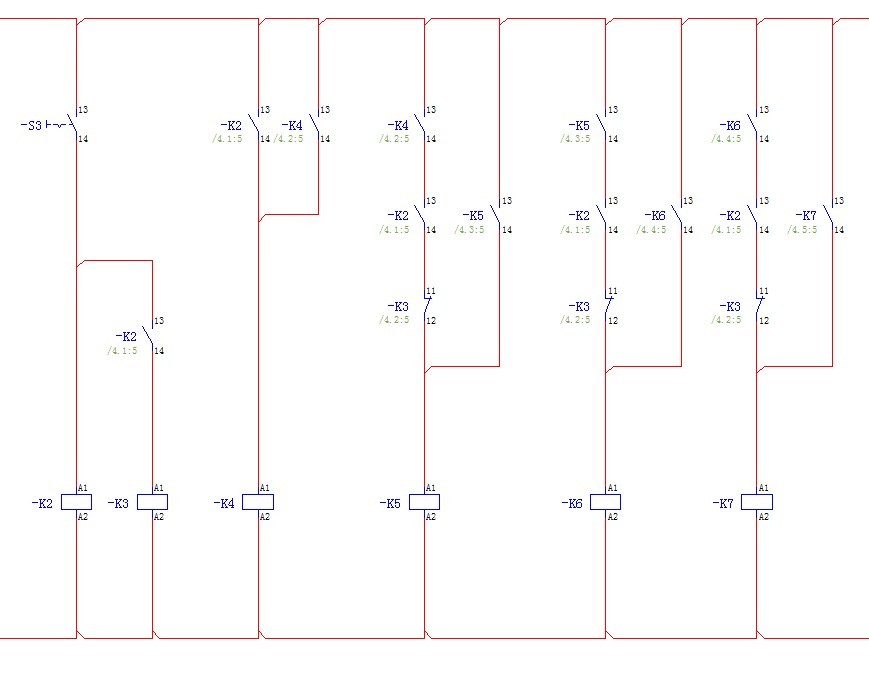

我畫了個電路大家分析一下，沒有實際試過不知道可不可以。K2和K3類似組成個上升沿型號，脈沖長度是機械閉合的時間。

本帖最近評分記錄：

下載積分:+1(0760) 熱心助人

hanqin

級別: 論壇先鋒

發送短信
加為好友

8樓發表于: 2012-05-12 14:11

只看該作者 | 小中大

引用
引用第6樓slik于2012-05-12 14:05發表的 :
樓主看一下這個是否可以！ [attachment=83874]

用PLC編寫簡單而且方法多種多樣。

本帖最近評分記錄：

下載積分:+5(shi2999) 仿真通不過，錯誤的圖

小小一電工

每天一點點加油你可以的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 624 個
工控威望: 2530 點
下載積分: 1698 分
在線時間: 747(小時)
注冊時間: 2012-02-27
最后登錄: 2024-08-12
查看小小一電工的主題 / 回貼

9樓發表于: 2012-05-12 14:45

只看該作者 | 小中大

誰有只用中間繼電器控制電路圖呀發一份上來咯！看起來簡單做起來復雜呢！如果不用PLC 只用中間繼電器

每天一點點

小小一電工

每天一點點加油你可以的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

10樓發表于: 2012-05-12 14:48

只看該作者 | 小中大

每天一點點

龐樹恒

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 633 個
工控威望: 2567 點
下載積分: 2646 分
在線時間: 242(小時)
注冊時間: 2008-07-20
最后登錄: 2017-03-15
查看龐樹恒的主題 / 回貼

11樓發表于: 2012-05-12 18:48

只看該作者 | 小中大

沒有時間繼電器么？

«
