工控人家園 綜合討論 脈沖指令問題

jamsxian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 215 點
下載積分: 2371 分
在線時間: 33(小時)
注冊時間: 2012-02-04
最后登錄: 2024-06-28
查看jamsxian的主題 / 回貼

樓主發表于: 2012-08-06 16:17

只看樓主 | 小中大

在伺服加絲桿的傳動副中，假如絲桿螺距是10mm，伺服電機一圈是2500個脈沖，要求相對定位下移動20mm，那么我的移動程序該寫多少？還有這個跟私服的電子齒輪比有什么關系？

yangjiejie

朝花夕拾

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 288 個
工控威望: 5906 點
下載積分: 13712 分
在線時間: 725(小時)
注冊時間: 2010-02-26
最后登錄: 2025-09-29
查看yangjiejie的主題 / 回貼

1樓發表于: 2012-08-06 16:23

只看該作者 | 小中大

電子齒輪比與你最小移動尺寸有關。（即一個脈沖移動的距離有關）。至于程序，看看手冊案例。有實物的話，自己動手編個簡單的自己練練試試。

朝花夕拾

383581483zfx

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 88 個
工控威望: 659 點
下載積分: 664 分
在線時間: 449(小時)
注冊時間: 2011-07-12
最后登錄: 2025-09-05
查看383581483zfx的主題 / 回貼

2樓發表于: 2012-08-06 16:34

只看該作者 | 小中大

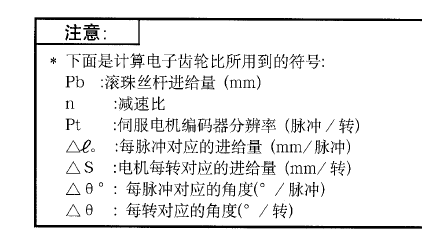

圖片：

是否對你有用

jamsxian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 215 點
下載積分: 2371 分
在線時間: 33(小時)
注冊時間: 2012-02-04
最后登錄: 2024-06-28
查看jamsxian的主題 / 回貼

3樓發表于: 2012-08-06 16:58

只看該作者 | 小中大

這個又沒有公示算啊！手冊上他就是直接說給多少脈沖的，都沒說計算公示什么的啊！

jamsxian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 215 點
下載積分: 2371 分
在線時間: 33(小時)
注冊時間: 2012-02-04
最后登錄: 2024-06-28
查看jamsxian的主題 / 回貼

4樓發表于: 2012-08-06 17:03

只看該作者 | 小中大

先謝謝二樓再看

jamsxian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 215 點
下載積分: 2371 分
在線時間: 33(小時)
注冊時間: 2012-02-04
最后登錄: 2024-06-28
查看jamsxian的主題 / 回貼

5樓發表于: 2012-08-06 17:07

只看該作者 | 小中大

補充下我們的移動精度是0.001mm

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 7 篇
發帖數量: 8973 個
工控威望: 8668 點
下載積分: 16944 分
在線時間: 5359(小時)
注冊時間: 2006-08-10
最后登錄: 2025-10-05
查看ymmfa的主題 / 回貼

6樓發表于: 2012-08-06 17:10

只看該作者 | 小中大

這個PLC上是沒講，但在伺服放大器手冊的電子齒輪那里有講。

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

jamsxian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 215 點
下載積分: 2371 分
在線時間: 33(小時)
注冊時間: 2012-02-04
最后登錄: 2024-06-28
查看jamsxian的主題 / 回貼

7樓發表于: 2012-08-06 17:13

只看該作者 | 小中大

哦難怪呢

bwhzg

做技術一定要有個性。

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 52 個
工控威望: 1094 點
下載積分: 1536 分
在線時間: 17(小時)
注冊時間: 2012-04-20
最后登錄: 2014-06-06
查看bwhzg的主題 / 回貼

8樓發表于: 2012-08-06 19:30

只看該作者 | 小中大

桿螺距是10mm，那么要20mm就轉兩圈就ok了，也就是5000個脈沖，
指令可用drva 5000 （頻率） y1 y2 這是三菱fx3u系列的。

-------bwhzg

yuaiwu

wemhoener

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 465 個
工控威望: 10135 點
下載積分: 11468 分
在線時間: 423(小時)
注冊時間: 2007-11-10
最后登錄: 2025-08-10
查看yuaiwu的主題 / 回貼

9樓發表于: 2012-08-07 08:09

只看該作者 | 小中大

精度0.001的話，齒輪比1：1，發20000個脈沖。精度0.01的話，齒輪比10：1，發2000個脈沖。
