樓主發表于: 2012-09-23 16:56

只看樓主 | 小中大

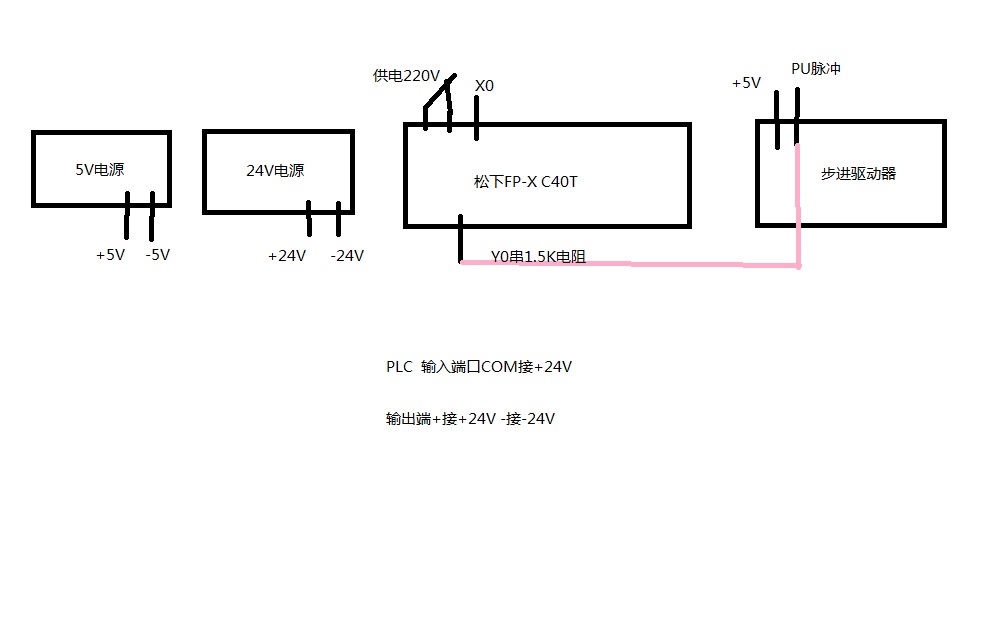

上為接線圖

PLC 設置了CH0 脈沖輸出（Y0,Y1）
驅動器型號YKA2608MC
電機2HB86-80
研控產品

用驅動器自帶脈沖，可以正常工作

補充：驅動器和電機線沒問題，驅動器自帶脈沖可以正常工作。

X0給-24V時，Y0輸出燈亮

[ 此帖被luodequan在2012-09-25 08:18重新編輯 ]

luodequan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 93 個
工控威望: 222 點
下載積分: 941 分
在線時間: 28(小時)
注冊時間: 2010-11-11
最后登錄: 2026-01-08
查看luodequan的主題 / 回貼

1樓發表于: 2012-09-24 08:18

只看該作者 | 小中大

沒有朋友用松下的PLC么？

lin250130130

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 129 點
下載積分: 612 分
在線時間: 23(小時)
注冊時間: 2011-09-01
最后登錄: 2023-02-24
查看lin250130130的主題 / 回貼

2樓發表于: 2012-09-24 11:03

只看該作者 | 小中大

PLC與電機的線是不是沒接全

靜芳

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 921 個
工控威望: 3038 點
下載積分: 3306 分
在線時間: 205(小時)
注冊時間: 2010-02-05
最后登錄: 2026-01-25
查看靜芳的主題 / 回貼

3樓發表于: 2012-09-24 11:14

只看該作者 | 小中大

輸出的COM接什么？

gsj791898717

沒有傘的孩子必須努力奔跑！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 222 個
工控威望: 437 點
下載積分: 5931 分
在線時間: 296(小時)
注冊時間: 2010-03-16
最后登錄: 2025-07-28
查看gsj791898717的主題 / 回貼

4樓發表于: 2012-09-24 11:26

只看該作者 | 小中大

電機PUL+有沒有接電源
？

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3414 個
工控威望: 21029 點
下載積分: 40518 分
在線時間: 1846(小時)
注冊時間: 2010-01-03
最后登錄: 2026-01-25
查看tkggtdkjpl的主題 / 回貼

5樓發表于: 2012-09-24 15:28

只看該作者 | 小中大

把步進驅動器的脈沖正接24V+
步進驅動器脈沖沒有形成回路

自動化單機，生產線，項目編程調試！
