樓主發表于: 2012-10-22 16:27

只看樓主 | 小中大

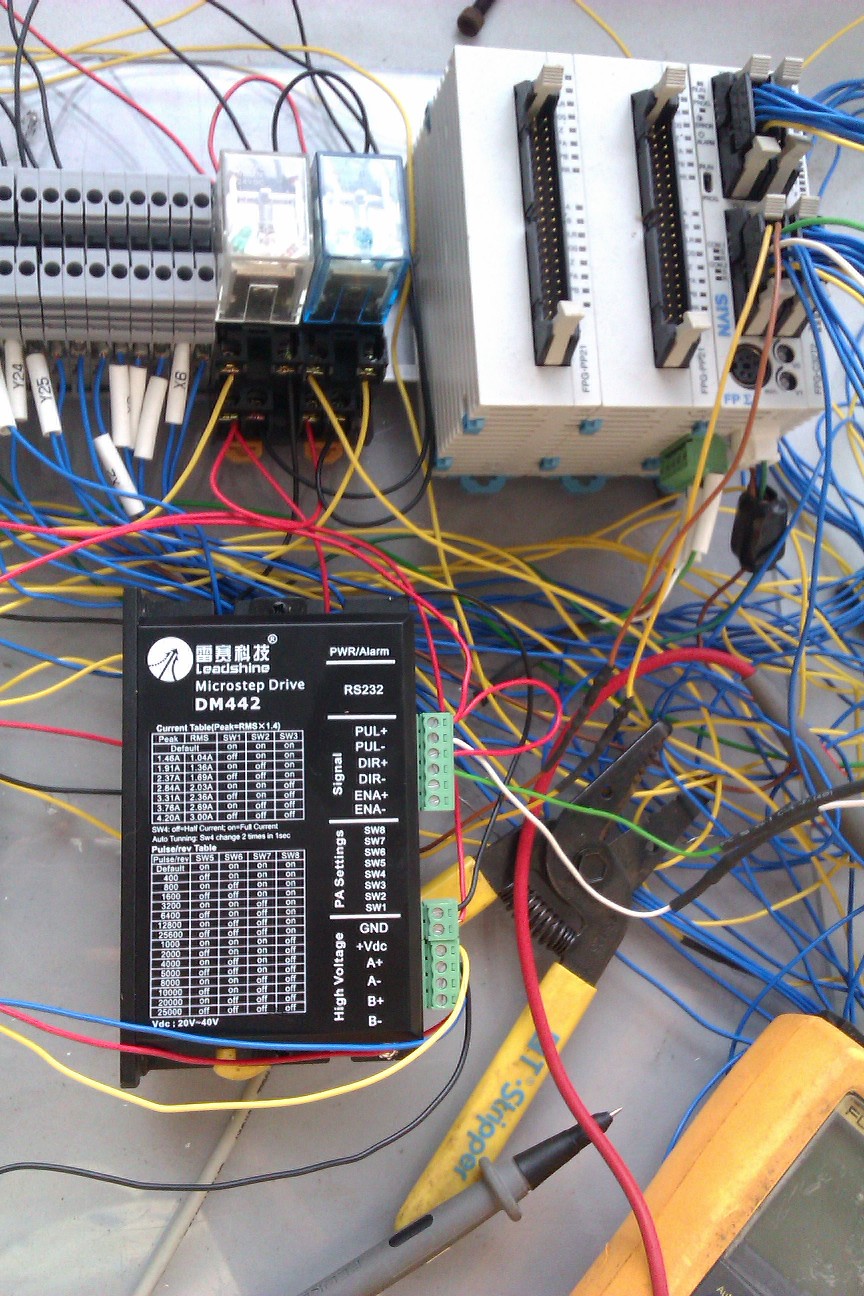

圖片：

由于我現在有一臺東方步進電機，但是沒有驅動器，我使用國產的雷塞DM442，上位機是松下FP SIGMA PLC，接線輸出脈沖后，遇到以下情況：PLC上可以看到脈沖輸出，現在只能執行JOG + ，JOG-不能動，其他例如做梯形加減速運動也不行。HOME也不行。請教高手是什么原因，是接線問題，還是本身這個東方馬達就不能用我現在這個雷塞驅動器?

ogreman

Only The Stronger Survive

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 451 點
下載積分: 1651 分
在線時間: 232(小時)
注冊時間: 2011-03-04
最后登錄: 2024-07-03
查看ogreman的主題 / 回貼

1樓發表于: 2012-10-22 17:18

只看該作者 | 小中大

補充下，東方步進電機是2相四線的。雷塞步進驅動器是2相混合式驅動器

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2878 個
工控威望: 4584 點
下載積分: 226988 分
在線時間: 3322(小時)
注冊時間: 2008-02-22
最后登錄: 2025-11-07
查看二手工控電器的主題 / 回貼

2樓發表于: 2012-10-22 17:37

只看該作者 | 小中大

二大問題:1:接線問題，線路沒接對。2:PLC程序問題，PLC輸出的不是方向加脈沖。

本帖最近評分記錄：

下載積分:+1(ogreman) 感謝！

下載積分:+3(許可) 好

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

ogreman

Only The Stronger Survive

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 451 點
下載積分: 1651 分
在線時間: 232(小時)
注冊時間: 2011-03-04
最后登錄: 2024-07-03
查看ogreman的主題 / 回貼

3樓發表于: 2012-10-22 21:52

只看該作者 | 小中大

引用
引用第2樓wenrong于2012-10-22 17:37發表的 :
二大問題:1:接線問題，線路沒接對。2:PLC程序問題，PLC輸出的不是方向加脈沖。

我用的是CW CCW模式，按照松下PLC說明書接出來，來回也換了很多種接線方式，就只有目前這種方式，可以實現JOG+,其他要不是沒反應，要不就是馬達嘯叫！真不知道該怎么辦了？糾結中！

詩人的眼淚

得意時，朋友認識了你。落難時，你認識了朋友。人生為棋，我愿

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 457 個
工控威望: 7650 點
下載積分: 23717 分
在線時間: 609(小時)
注冊時間: 2011-01-13
最后登錄: 2024-03-29
查看詩人的眼淚的主題 / 回貼

4樓發表于: 2012-10-23 07:20

只看該作者 | 小中大

哇。老兄，你的接線好亂哦

用你希望別人對待你的方式去對待別人.

ogreman

Only The Stronger Survive

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 451 點
下載積分: 1651 分
在線時間: 232(小時)
注冊時間: 2011-03-04
最后登錄: 2024-07-03
查看ogreman的主題 / 回貼

5樓發表于: 2012-10-23 08:43

只看該作者 | 小中大

引用
引用第4樓詩人的眼淚于2012-10-23 07:20發表的 :
哇。老兄，你的接線好亂哦

呵呵，實驗用的，沒講究那么多啦！

ogreman

Only The Stronger Survive

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 451 點
下載積分: 1651 分
在線時間: 232(小時)
注冊時間: 2011-03-04
最后登錄: 2024-07-03
查看ogreman的主題 / 回貼

6樓發表于: 2012-10-23 08:45

只看該作者 | 小中大

引用
引用第5樓永無止境下去于2012-10-23 08:26發表的 :
必須要方向+脈沖。然后驅動器的撥碼是否對應上2.8A。馬達嘯叫一般是接線錯誤或者脈沖頻率過大造成步進電機失步。使用附加加減速指令試下。

謝謝！使用CW+CCW應該還是可以的吧

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2878 個
工控威望: 4584 點
下載積分: 226988 分
在線時間: 3322(小時)
注冊時間: 2008-02-22
最后登錄: 2025-11-07
查看二手工控電器的主題 / 回貼

7樓發表于: 2012-10-23 09:34

只看該作者 | 小中大

引用
引用第7樓ogreman于2012-10-23 08:45發表的 :

謝謝！使用CW+CCW應該還是可以的吧

可以什么可以！！CW+CCW也叫脈沖加方向控制碼？？

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

ogreman

Only The Stronger Survive

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 451 點
下載積分: 1651 分
在線時間: 232(小時)
注冊時間: 2011-03-04
最后登錄: 2024-07-03
查看ogreman的主題 / 回貼

8樓發表于: 2012-10-23 10:01

只看該作者 | 小中大

引用
引用第8樓wenrong于2012-10-23 09:34發表的 :

可以什么可以！！CW+CCW也叫脈沖加方向控制碼？？

難道CW+CCW模式就不能控制電機轉動？你可以選擇脈沖+方向或者正負脈沖模式控制吧

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2878 個
工控威望: 4584 點
下載積分: 226988 分
在線時間: 3322(小時)
注冊時間: 2008-02-22
最后登錄: 2025-11-07
查看二手工控電器的主題 / 回貼

9樓發表于: 2012-10-23 10:08

只看該作者 | 小中大

人說孺子可教，可你是孺子不可教也啊！！！無語！！

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

電氣從業者

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 496 個
工控威望: 610 點
下載積分: 632 分
在線時間: 1809(小時)
注冊時間: 2010-03-19
最后登錄: 2025-11-07
查看電氣從業者的主題 / 回貼

10樓發表于: 2012-10-23 11:31

只看該作者 | 小中大

建議樓主仔細看一下驅動器的說明書，可能有單雙脈沖，一定要單脈沖

本帖最近評分記錄：

下載積分:+1(ogreman) 感謝！

ogreman

Only The Stronger Survive

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 451 點
下載積分: 1651 分
在線時間: 232(小時)
注冊時間: 2011-03-04
最后登錄: 2024-07-03
查看ogreman的主題 / 回貼

11樓發表于: 2012-10-23 17:39

只看該作者 | 小中大

開始我使用的是松下FP SIGMA CPU單元上的脈沖輸出，幾經折騰不行，換成擴展模塊PP21 2 軸的脈沖模塊。后搞定！感謝上面為我出謀劃策的朋友！
