要做個電熱絲的PID溫度控制，把電熱絲的溫度控制在正負2度之內
請教下有什么方法
電熱絲溫度在100度以下，是拉直的一根細絲長度300mm到500mm按不同產品有變化
阻值和加的電壓還不確定

夏日雪夢

為了夢，夢一生

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 521 個
工控威望: 4295 點
下載積分: 4306 分
在線時間: 465(小時)
注冊時間: 2009-04-03
最后登錄: 2025-09-12
查看夏日雪夢的主題 / 回貼

1樓發表于: 2013-03-25 20:00

只看該作者 | 小中大

用溫度控制器來控制接觸器或者固態繼電器，精度應該可以滿足你的要求。

本帖最近評分記錄：

下載積分:+2(king125) 熱心助人！

天空流星

SZ-CL

級別: 網絡英雄

發送短信
加為好友
QQ聯系

2樓發表于: 2013-03-26 09:04

只看該作者 | 小中大

引用
引用第1樓夏日雪夢于2013-03-25 20:00發表的 :
用溫度控制器來控制接觸器或者固態繼電器，精度應該可以滿足你的要求。

但電熱絲很細直徑只有1 mm左右，怎么測量溫度啊

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1316 個
工控威望: 6131 點
下載積分: 57839 分
在線時間: 1139(小時)
注冊時間: 2012-04-24
最后登錄: 2025-11-05
查看john42tw的主題 / 回貼

3樓發表于: 2013-03-26 11:02

只看該作者 | 小中大

溫控器+SCR
將熱偶線用夾子類固定電熱絲上

本帖最近評分記錄：

下載積分:+5(king125) 熱心助人！

天空流星

SZ-CL

級別: 網絡英雄

發送短信
加為好友
QQ聯系

4樓發表于: 2013-03-26 11:08

只看該作者 | 小中大

引用
引用第3樓john42tw于2013-03-26 11:02發表的 :
溫控器+SCR
將熱偶線用夾子類固定電熱絲上

能再說詳細點嗎？
電熱絲中間一段會用來做熱切割用，不能夾東西
前面說的溫度有問題可能會過100度

多晶鑄錠

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 246 個
工控威望: 425 點
下載積分: 2702 分
在線時間: 180(小時)
注冊時間: 2012-10-23
最后登錄: 2022-03-30
查看多晶鑄錠的主題 / 回貼

5樓發表于: 2013-03-26 11:18

只看該作者 | 小中大

有些問題，如果你不說清楚，別人很難幫助你的。

本帖最近評分記錄：

下載積分:+2(king125) 熱心助人！

john42tw

級別: 網絡英雄

發送短信
加為好友

6樓發表于: 2013-03-26 11:54

只看該作者 | 小中大

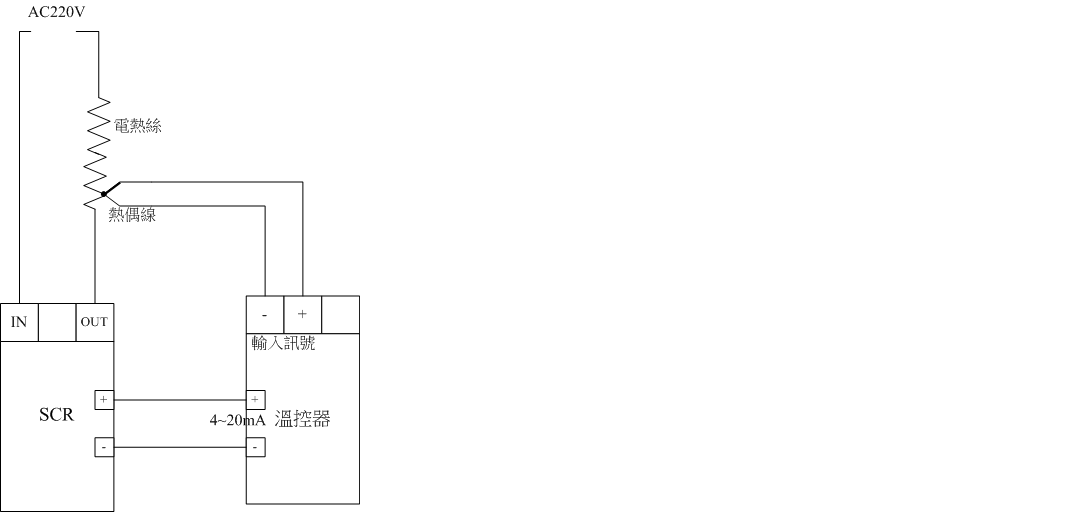

圖片：

熱偶線壓接於電熱線前端或後端

本帖最近評分記錄：

下載積分:+5(king125) 感謝！

deliang_tan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 127 個
工控威望: 279 點
下載積分: 1912 分
在線時間: 81(小時)
注冊時間: 2012-09-19
最后登錄: 2025-09-21
查看deliang_tan的主題 / 回貼

7樓發表于: 2013-03-26 17:10

只看該作者 | 小中大

樓主是要控制電熱絲的表面溫度，要用非接觸式的測溫方法，試試紅外線的，不過光點可能不好對，要做實驗才知道。

本帖最近評分記錄：

下載積分:+2(king125) 熱心助人！

ying-feng

一般情況下人的眼睛是黑的，心是紅的；要是眼睛變紅了心就會變黑

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 426 個
工控威望: 648 點
下載積分: 2649 分
在線時間: 182(小時)
注冊時間: 2011-08-12
最后登錄: 2025-06-19
查看ying-feng的主題 / 回貼

8樓發表于: 2013-03-26 18:02

只看該作者 | 小中大

電熱絲的溫度不能用溫控器直接控制，因為它斷電之后溫度會迅速下降。建議用調壓器和溫度計來實現

本帖最近評分記錄：

下載積分:+2(king125) 熱心助人！

lijinniu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 629 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的主題 / 回貼

9樓發表于: 2013-03-27 10:49

只看該作者 | 小中大

直接用調整電壓的方式來做。不過電熱絲的兩端要用彈黃來應對電熱絲的伸縮。用一個調壓器和一個36V的變壓器就可以根據不同的產品來調節不同的電壓來做切割

本帖最近評分記錄：

下載積分:+2(king125) 熱心助人！

天空流星

SZ-CL

級別: 網絡英雄

發送短信
加為好友
QQ聯系

10樓發表于: 2013-03-27 12:33

只看該作者 | 小中大

先謝謝大家的意見
參考了個舊機臺，是測量了電熱絲兩端的電壓和電流（可能只測了電壓）做反饋來控制一個調壓模塊，來控制輸出的總功率，
但能不能直接控制調壓模塊使輸出的功率一定，用溫度反饋來對比，再進行調整，這樣能不能控制溫度穩定，電熱絲溫度上升后電阻值變化會不會造成影響
有沒有做過類似項目的給點建議

bu2011

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 160 點
下載積分: 5533 分
在線時間: 42(小時)
注冊時間: 2012-12-23
最后登錄: 2019-03-29
查看bu2011的主題 / 回貼

11樓發表于: 2013-03-27 19:39

只看該作者 | 小中大

我想做一個膠袋封口機,里面的發熱絲也想用什么穩定溫度,但參考好多機器都是調電壓的,而且是手動的, 樓主找到方法上來告訴我一聲,
