一個自復位開關控制一盞燈，不用指令只用繼電器怎么接？
開關就是按著就ON，放開就OFF的那種，
開關控制一盞燈，要求按一下燈亮，再按一下燈滅，
想了一晚上也沒想明白，
求解~~

各位大大能用PLC的梯形圖表示嗎，看不大懂啊~！~！~~

[ 此帖被287422592在2013-03-28 12:56重新編輯 ]

beyondsd921

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 182 點
下載積分: 12190 分
在線時間: 39(小時)
注冊時間: 2011-02-24
最后登錄: 2020-11-09
查看beyondsd921的主題 / 回貼

1樓發表于: 2013-03-27 17:29

只看該作者 | 小中大

實際上就是兩個繼電器接嘛就是一個好經典的正反轉電路啦原理是一樣的！

xukai1130

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 265 點
下載積分: 300 分
在線時間: 22(小時)
注冊時間: 2013-02-21
最后登錄: 2025-01-05
查看xukai1130的主題 / 回貼

2樓發表于: 2013-03-27 18:04

只看該作者 | 小中大

一個按鈕上有常開和常閉，這兩組都得用上。

以前想過這電路，現在手頭上沒有。再想想吧，只用一個常開點是完成不了的。

5921338

好好學習，天天向上

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 679 個
工控威望: 10605 點
下載積分: 1988 分
在線時間: 373(小時)
注冊時間: 2008-11-27
最后登錄: 2025-12-04
查看5921338的主題 / 回貼

3樓發表于: 2013-03-27 20:14

只看該作者 | 小中大

引用
引用第2樓xukai1130于2013-03-27 18:04發表的 :
一個按鈕上有常開和常閉，這兩組都得用上。

以前想過這電路，現在手頭上沒有。再想想吧，只用一個常開點是完成不了的。

誰說一個常開點完成不了的啊，不就是單按鈕啟停嗎，隨便百度一下就有圖了，需要幾個中繼而已。

自學

xukai1130

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 265 點
下載積分: 300 分
在線時間: 22(小時)
注冊時間: 2013-02-21
最后登錄: 2025-01-05
查看xukai1130的主題 / 回貼

4樓發表于: 2013-03-27 20:20

只看該作者 | 小中大

真正的接線去試了么？

我看到過好多只用一個常開控制的，我也試了。沒有成功。乍看理論過的去。

不是四

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 121 點
下載積分: 1152 分
在線時間: 14(小時)
注冊時間: 2013-03-21
最后登錄: 2025-07-22
查看不是四的主題 / 回貼

5樓發表于: 2013-03-28 06:10

只看該作者 | 小中大

只有一個常開觸點，要4個繼電器可以實現

w80859

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 194 個
工控威望: 521 點
下載積分: 3248 分
在線時間: 1794(小時)
注冊時間: 2007-12-23
最后登錄: 2026-01-14
查看w80859的主題 / 回貼

6樓發表于: 2013-03-28 08:23

只看該作者 | 小中大

圖片：

這么著。

本帖最近評分記錄：

下載積分:+1(zhangli019)

luo76

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1485 個
工控威望: 1627 點
下載積分: 117465 分
在線時間: 633(小時)
注冊時間: 2008-09-06
最后登錄: 2026-01-20
查看luo76的主題 / 回貼

7樓發表于: 2013-03-28 09:19

只看該作者 | 小中大

單按鈕啟停，本網站里有，樓主要多學習喔

leewai2008

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 101 個
工控威望: 237 點
下載積分: 1472 分
在線時間: 269(小時)
注冊時間: 2008-11-10
最后登錄: 2025-12-25
查看leewai2008的主題 / 回貼

8樓發表于: 2013-03-28 09:26

只看該作者 | 小中大

三個繼電器搞定，我試過了

xujian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 267 個
工控威望: 400 點
下載積分: 24068 分
在線時間: 595(小時)
注冊時間: 2011-03-25
最后登錄: 2026-01-10
查看xujian的主題 / 回貼

9樓發表于: 2013-03-28 09:42

只看該作者 | 小中大

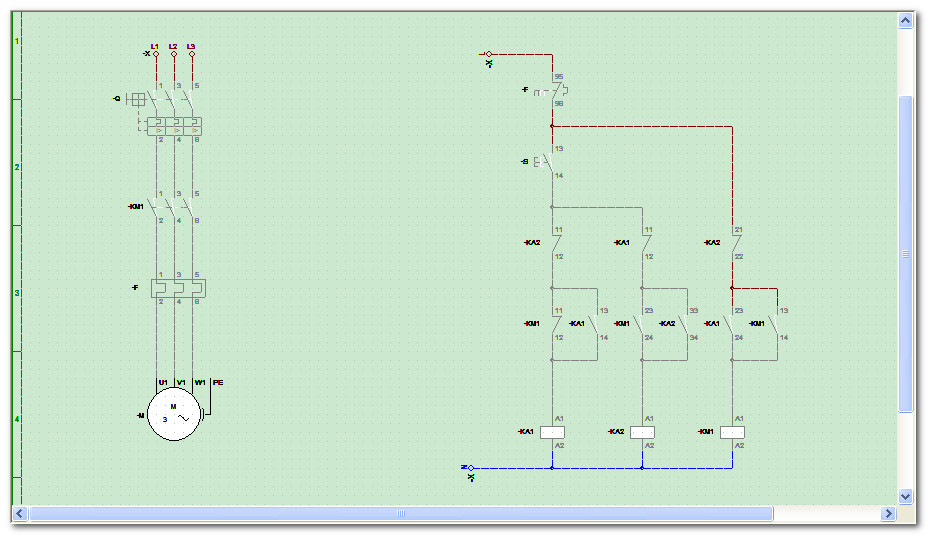

圖片：

這個可以

漏雨草屋

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 150 點
下載積分: 968 分
在線時間: 16(小時)
注冊時間: 2013-02-01
最后登錄: 2019-01-30
查看漏雨草屋的主題 / 回貼

10樓發表于: 2013-03-28 10:08

只看該作者 | 小中大

我做過兩臺泵交替啟動的電路我想原理跟交替啟泵是一樣的

陳大圍

工控新人，還請多多指教

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 843 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1869(小時)
注冊時間: 2011-04-17
最后登錄: 2026-01-17
查看陳大圍的主題 / 回貼

11樓發表于: 2013-03-28 10:12

只看該作者 | 小中大

單按鈕起停，百度下很多原理圖的
