樓主發表于: 2013-04-12 10:47

只看樓主 | 小中大

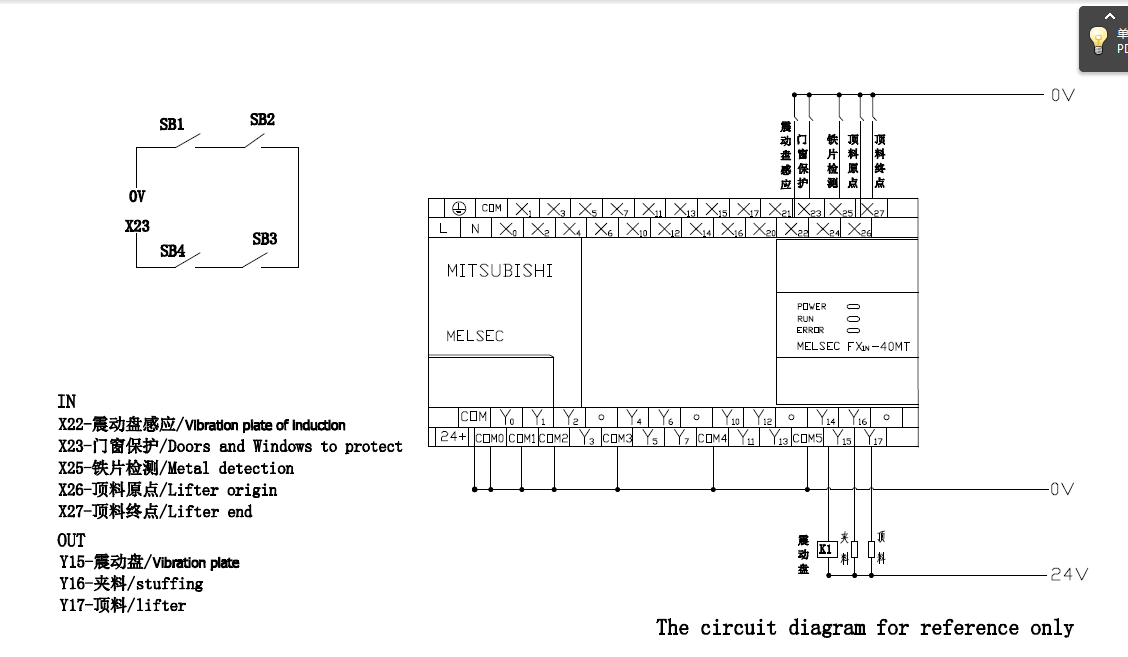

圖片：

麻煩大家幫我看下這個電路圖標準嗎？我是半路出家的，所以有些不是很懂所以希望大家多指教。
因為這個是給鬼老做的，咋也不能丟了國人的臉面。

xianlin

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 98 點
下載積分: 703 分
在線時間: 52(小時)
注冊時間: 2010-02-01
最后登錄: 2014-08-06
查看xianlin的主題 / 回貼

1樓發表于: 2013-04-12 11:05

只看該作者 | 小中大

最好加上端子排

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3414 個
工控威望: 21029 點
下載積分: 40478 分
在線時間: 1845(小時)
注冊時間: 2010-01-03
最后登錄: 2026-01-23
查看tkggtdkjpl的主題 / 回貼

2樓發表于: 2013-04-12 11:38

只看該作者 | 小中大

SB前加個斷路器，方便維修

自動化單機，生產線，項目編程調試！

yuanshunk

天行健，君子以自強不息！！！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 169 個
工控威望: 989 點
下載積分: 2475 分
在線時間: 65(小時)
注冊時間: 2010-05-13
最后登錄: 2018-11-16
查看yuanshunk的主題 / 回貼

3樓發表于: 2013-04-12 11:40

只看該作者 | 小中大

謝謝各位大俠

catfree

虛心向各位學習！！！

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 617 個
工控威望: 2814 點
下載積分: 15803 分
在線時間: 474(小時)
注冊時間: 2012-03-30
最后登錄: 2022-04-18
查看catfree的主題 / 回貼

4樓發表于: 2013-04-12 12:22

只看該作者 | 小中大

IN 的傳感器都是二線嗎？如果是三線的最好說明一下接法

一日晚自習，化學老師批評一同學坐姿不好，問他:“你見過哪個名人科學家是像你這樣坐的？”我隨口說了一句:“霍金……” 然后就沒有然后了……一頓狠批啊

xuliuqing200

生活就是你想的，想甜就甜，想苦就苦

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 314 個
工控威望: 4887 點
下載積分: 18921 分
在線時間: 338(小時)
注冊時間: 2012-05-18
最后登錄: 2016-10-27
查看xuliuqing200的主題 / 回貼

5樓發表于: 2013-04-12 13:05

只看該作者 | 小中大

加上線號，DC24V從QS單獨接，加個開關，防止PLC斷電丟失程序

wananjushi

萬安居士

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 813 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

6樓發表于: 2013-04-12 15:43

只看該作者 | 小中大

com0和com不能連在一起

wananjushi

wananjushi

萬安居士

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 813 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

7樓發表于: 2013-04-12 15:45

只看該作者 | 小中大

com不能和com0連在一起

wananjushi

erwin2009

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 129 個
工控威望: 265 點
下載積分: 1024 分
在線時間: 119(小時)
注冊時間: 2012-09-11
最后登錄: 2022-02-25
查看erwin2009的主題 / 回貼

8樓發表于: 2013-04-12 15:55

只看該作者 | 小中大

樓主，建議加我qq我來跟你說。249729313

個人認為這樣是不行的，不管從哪方面說都不符合標準。。。。。。

實話實說，莫怪。

如果方便的話我傳點東西。給你

本帖最近評分記錄：

下載積分:+1(yuanshunk) 熱心助人！

沙痕

給生活編個程序，讓你過得更精彩~！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 595 個
工控威望: 826 點
下載積分: 21583 分
在線時間: 346(小時)
注冊時間: 2010-10-27
最后登錄: 2026-01-06
查看沙痕的主題 / 回貼

9樓發表于: 2013-04-12 16:52

只看該作者 | 小中大

要是就這兩份圖來看，怎么做得這么復雜呢，可以簡單化
