工控人家園 綜合討論 急！！！關于三菱AI模塊接線問題，正在調設備，急

眉間尺

知我者，我也

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 250 點
下載積分: 762 分
在線時間: 50(小時)
注冊時間: 2011-11-22
最后登錄: 2017-01-24
查看眉間尺的主題 / 回貼

樓主發表于: 2012-03-13 12:02

只看樓主 | 小中大

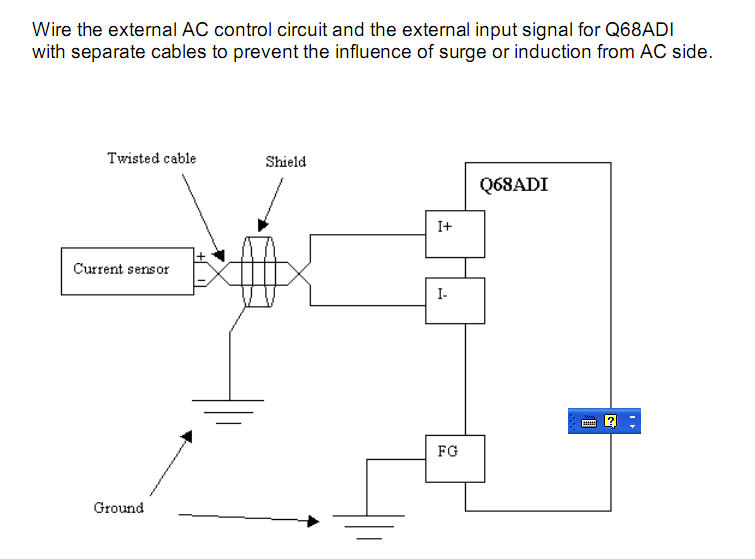

三菱，Q68ADI，即三菱AI模塊，它是否用串個24V？？是不是現場過來的4-20mA信號直接接到模塊上，還是再串個24V直流電源？？坐等，現在正在柜子廠調設備！！謝謝大家！！！

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6624 個
工控威望: 38436 點
下載積分: 14434 分
在線時間: 9794(小時)
注冊時間: 2006-09-13
最后登錄: 2025-10-21
查看cvlsam的主題 / 回貼

1樓發表于: 2012-03-13 13:23

只看該作者 | 小中大

如此明了的接線圖。

a2103

珍愛生命，遠離領導

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 305 個
工控威望: 462 點
下載積分: 1168 分
在線時間: 74(小時)
注冊時間: 2009-01-04
最后登錄: 2015-04-14
查看a2103的主題 / 回貼

2樓發表于: 2012-03-13 14:17

只看該作者 | 小中大

拿到東西直接用，從來不看說明書。真是工控人的悲劇。

和諧共贏

努力學習，做好工控

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1864 個
工控威望: 7827 點
下載積分: 73114 分
在線時間: 764(小時)
注冊時間: 2008-01-07
最后登錄: 2025-10-21
查看和諧共贏的主題 / 回貼

3樓發表于: 2012-03-13 15:13

只看該作者 | 小中大

杯具反思

菜鳥888

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 364 個
工控威望: 527 點
下載積分: 12574 分
在線時間: 1185(小時)
注冊時間: 2006-09-03
最后登錄: 2025-10-17
查看菜鳥888的主題 / 回貼

4樓發表于: 2012-03-14 21:26

只看該作者 | 小中大

現場過來的4-20mA信號直接接到模塊上

njyaotong

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 135 點
下載積分: 5815 分
在線時間: 50(小時)
注冊時間: 2011-06-21
最后登錄: 2017-07-31
查看njyaotong的主題 / 回貼

5樓發表于: 2012-03-15 10:46

只看該作者 | 小中大

二線制的要串24V，四線制的直接接就可以了

heye7890

時間就像乳溝，擠擠還是有的！

級別: 論壇先鋒

發送短信
加為好友
阿里旺旺

精華主題: 0
發帖數量: 79 個
工控威望: 1871 點
下載積分: 1386 分
在線時間: 752(小時)
注冊時間: 2012-03-01
最后登錄: 2025-01-08
查看heye7890的主題 / 回貼

6樓發表于: 2012-03-15 17:20

只看該作者 | 小中大

引用
引用第5樓njyaotong于2012-03-15 10:46發表的 :
二線制的要串24V，四線制的直接接就可以了

同意，嚴重的！

低調！

y.yji

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 72 個
工控威望: 163 點
下載積分: 3010 分
在線時間: 66(小時)
注冊時間: 2010-05-02
最后登錄: 2015-03-27
查看y.yji的主題 / 回貼

7樓發表于: 2012-03-15 22:10

只看該作者 | 小中大

可是三菱都是兩線的，那怎么辦。還是想想吧。

cvbnj098

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 109 個
工控威望: 278 點
下載積分: 2449 分
在線時間: 189(小時)
注冊時間: 2008-09-16
最后登錄: 2025-10-10
查看cvbnj098的主題 / 回貼

8樓發表于: 2012-03-16 10:36

只看該作者 | 小中大

看電流發生器是不是內置電源的，如果直接輸出是0-20mA的電流，直接接，如需電源要串24v電源進去
