工控人家園 綜合討論 松下伺服控制信號插頭每排有25個引腳但是它的內部結構圖有一排是28個

meiyu7087

級別: 探索解密

精華主題: 0
發帖數量: 3 個
工控威望: 131 點
下載積分: 573 分
在線時間: 1(小時)
注冊時間: 2013-08-29
最后登錄: 2013-08-30
查看meiyu7087的主題 / 回貼

樓主發表于: 2013-08-30 07:02

只看樓主 | 小中大

圖片：

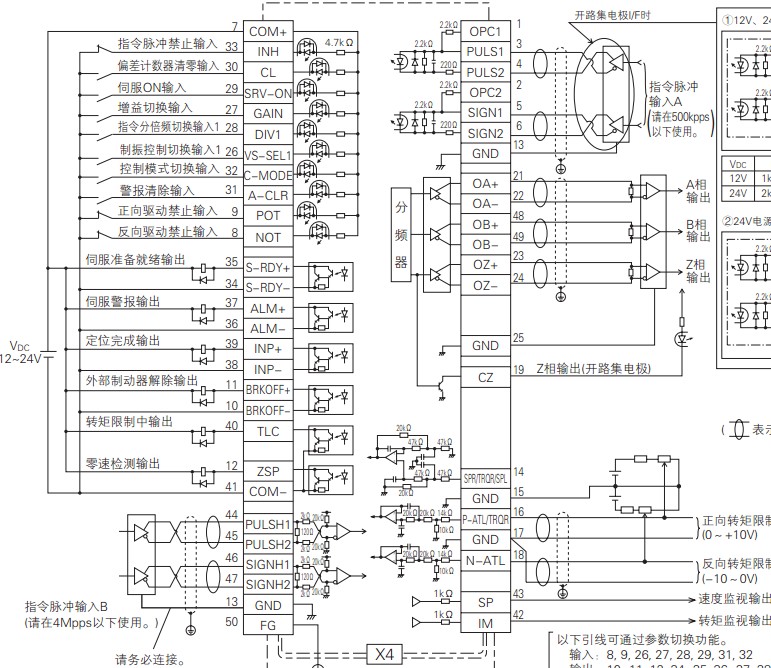

在松下伺服說明書中，配線圖結構圖是有一排是28個，而控制信號插頭每排是25個引腳，那我該怎么判斷哪個引腳是哪個？
新手，剛用伺服，看說明書也看不懂，急死了，希望前輩們指導下，小弟在這謝謝了。
我想用位置控制模式，選那幾個引腳啊？

[ 此帖被meiyu7087在2013-08-30 07:09重新編輯 ]

meiyu7087

級別: 探索解密

精華主題: 0
發帖數量: 3 個
工控威望: 131 點
下載積分: 573 分
在線時間: 1(小時)
注冊時間: 2013-08-29
最后登錄: 2013-08-30
查看meiyu7087的主題 / 回貼

1樓發表于: 2013-08-30 07:04

只看該作者 | 小中大

我想使用位置控制模式

gaorenyisi

不要高估別人，看低自己；也別高估自己，看低他人！

級別: 論壇先鋒

精華主題: 0
發帖數量: 201 個
工控威望: 1766 點
下載積分: 4939 分
在線時間: 342(小時)
注冊時間: 2011-04-10
最后登錄: 2025-09-08
查看gaorenyisi的主題 / 回貼

2樓發表于: 2013-08-30 07:40

只看該作者 | 小中大

配線圖結構圖是為了讓使用者看后一目了然，插頭引腳并不是你所理解的按圖上來分兩排的，而是兩排各25個，如不知引腳號，可以拆開控制器查看與該插頭相連的線路板，上面有標識用萬用表查出引腳號，再按圖上標號接線。

[ 此帖被gaorenyisi在2013-08-30 07:49重新編輯 ]

（天生我才必有用）/100+（笨鳥先飛）*100 +（相信自己）

meiyu7087

級別: 探索解密

精華主題: 0
發帖數量: 3 個
工控威望: 131 點
下載積分: 573 分
在線時間: 1(小時)
注冊時間: 2013-08-29
最后登錄: 2013-08-30
查看meiyu7087的主題 / 回貼

3樓發表于: 2013-08-30 12:27

只看該作者 | 小中大

謝了，調好了

xujian

級別: 略有小成

精華主題: 0
發帖數量: 267 個
工控威望: 400 點
下載積分: 24068 分
在線時間: 594(小時)
注冊時間: 2011-03-25
最后登錄: 2025-10-04
查看xujian的主題 / 回貼

4樓發表于: 2013-08-30 14:06

只看該作者 | 小中大

插頭上面有標識
