樓主發表于: 2013-08-31 10:20

只看樓主 | 小中大

1，編碼器z相不是一圈一個脈沖嗎？它是怎么用于回原點的呢這個原點是什么原點呢，是機械的起點位置？？

2，如果我是正反兩個方向運動的，那怎么知道是從哪個方向去回原點呢？？

我初學還請大家不吝賜教，謝謝！��！

killking998

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 666 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2025-10-20
查看killking998的主題 / 回貼

1樓發表于: 2013-08-31 10:50

只看該作者 | 小中大

AB兩相位差90度就知道是正轉還是反轉了，一圈一個脈沖是編碼器一轉的位置這個原點和機械有關系

歡天喜地

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 118 個
工控威望: 337 點
下載積分: 14331 分
在線時間: 195(小時)
注冊時間: 2010-03-06
最后登錄: 2025-12-13
查看歡天喜地的主題 / 回貼

2樓發表于: 2013-08-31 17:30

只看該作者 | 小中大

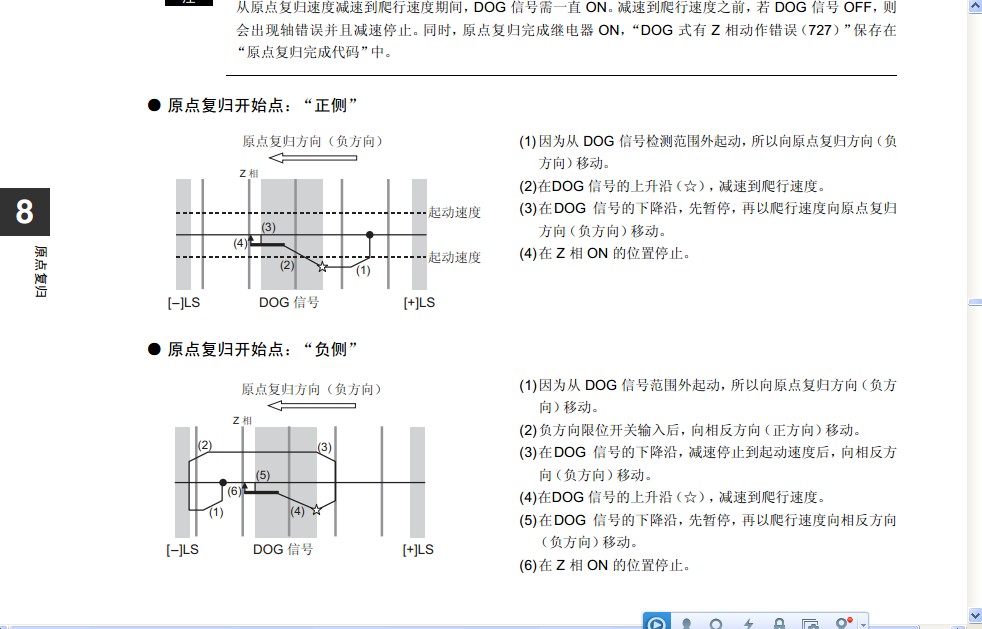

圖片：

不知你是用什么牌子的PLC，可以找些定位模塊的手冊來看，里面有回原點方法。回原點的路徑有很多種可以選擇的。要看機械怎么安裝的。

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5188 個
工控威望: 7549 點
下載積分: 163959 分
在線時間: 3272(小時)
注冊時間: 2007-11-21
最后登錄: 2026-01-25
查看sjm213的主題 / 回貼

3樓發表于: 2013-08-31 21:59

只看該作者 | 小中大

結合樓上圖說下：

一般找原點需要Z相配合DOG開關進行，當碰到DOG開關后低速蠕動，這時得到第一個Z相信號就認為是原點了�；蛘咄较螂x開DOG之后第一個Z相認為是原點，或者別的方式，反正就要這兩個信號相結合，找到最精準的點。

原點的基準設置不要設在運行軌跡之間，而是在某端點的位置。比如原點為0，那么工作臺在10~10000之間運動，這樣工作臺會一直在原點的同側移動，在找原點時就可按照設置好的方向移動了。

本帖最近評分記錄：

下載積分:+1(madawa) 直觀易懂！

ntlxfei18

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 108 個
工控威望: 267 點
下載積分: 4727 分
在線時間: 239(小時)
注冊時間: 2012-12-24
最后登錄: 2022-05-02
查看ntlxfei18的主題 / 回貼

4樓發表于: 2013-09-02 16:20

只看該作者 | 小中大

謝謝大家的指點，對定位模塊什么的還一點不懂呢.. 還得努力學習啊。。。。
