工控人家園 綜合討論 關于兩相八線步進電機接線問題

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

樓主發表于: 2013-08-25 18:36

只看樓主 | 小中大

圖片：

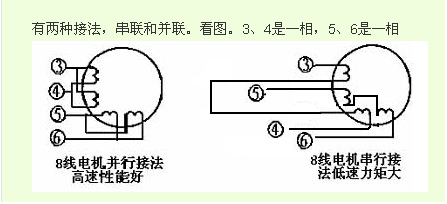

如圖：按原來的內部線圈并聯接法四根線引出接在步進驅動器上，可以驅動步進電機運轉。
但是按圖中串聯的方法引出四根線接在步進驅動器上，通上電，電機不抱死，給脈沖電機也不轉。
并接時能運轉，串接時不能運轉。

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

1樓發表于: 2013-08-28 19:19

只看該作者 | 小中大

有人按上圖接過嗎

caoxinhua735

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 137 個
工控威望: 245 點
下載積分: 1114 分
在線時間: 139(小時)
注冊時間: 2009-11-01
最后登錄: 2018-04-28
查看caoxinhua735的主題 / 回貼

2樓發表于: 2013-08-28 20:16

只看該作者 | 小中大

可能相序錯誤吧。

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

3樓發表于: 2013-08-29 14:25

只看該作者 | 小中大

相序錯誤？如果是這樣的話，又該如何接線？

泰山之石

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2281 個
工控威望: 2597 點
下載積分: 11904 分
在線時間: 927(小時)
注冊時間: 2008-11-12
最后登錄: 2025-09-24
查看泰山之石的主題 / 回貼

4樓發表于: 2013-08-29 16:32

只看該作者 | 小中大

是否進行串接時，線圈的首尾接反啊？交換一下串接的線頭試試？

賞心悅目

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 336 個
工控威望: 1388 點
下載積分: 1667 分
在線時間: 886(小時)
注冊時間: 2008-12-24
最后登錄: 2025-10-11
查看賞心悅目的主題 / 回貼

5樓發表于: 2013-08-29 18:19

只看該作者 | 小中大

雷賽步進電機我經常用，跟樓主的接線圖一模一樣，我用的是串型接法，沒有見過樓主說的問題啊，并型接法沒有接過，不好做評論，電機不抱死是不是說勵磁信號的問題呢，電機不轉的話是不是控制線路的接線有問題呢

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

6樓發表于: 2013-08-29 18:41

只看該作者 | 小中大

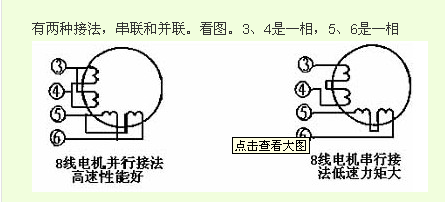

圖片：
