樓主  發表于: 2012-02-18 09:43
大家?guī)兔聪逻@個圖紙中，其中三個標注后面多個d10,a11,f7分別是什么意思啊？

不好意思！圖紙在三樓

謝謝各位！百度了一個綠色工差查詢軟件，在16樓有需要的看看！




再請教個問題：一個關于proe標注尺寸與實際尺寸的比例關系的問題：
當PRO/E工程圖上設的全局比例不是1:1的時候，比如說設為1：2的時候，圖上有一條線標注為100mm，這個100mm是實際尺寸嗎？人家在加工的時候是要做成100mm還是100X2=200mm呢？請大家指教一下，謝謝！
[ 此帖被gongyekongzh在2012-03-22 00:13重新編輯 ]
gongyekongzh
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的 主題 / 回貼
1樓  發表于: 2012-02-18 09:47
新貼加不了圖紙，圖紙在這里補上
祥林嫂
做工控人，不停地學習，不停地分享、交流。
級別: 網絡英雄
精華主題: 0
發帖數量: 774 個
工控威望: 6785 點
下載積分: 5550 分
在線時間: 290(小時)
注冊時間: 2012-02-13
最后登錄: 2019-03-28
查看祥林嫂的 主題 / 回貼
2樓  發表于: 2012-02-18 09:48
我咋看不見圖呢？
gongyekongzh
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的 主題 / 回貼
3樓  發表于: 2012-02-18 09:52

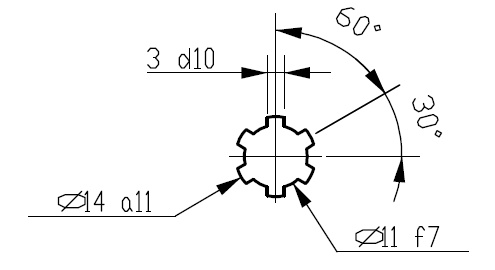

圖片：
其中三個標注后面多個d10,a11,f7分別是什么意思啊？
祥林嫂
做工控人，不停地學習，不停地分享、交流。
級別: 網絡英雄
精華主題: 0
發帖數量: 774 個
工控威望: 6785 點
下載積分: 5550 分
在線時間: 290(小時)
注冊時間: 2012-02-13
最后登錄: 2019-03-28
查看祥林嫂的 主題 / 回貼
4樓  發表于: 2012-02-18 10:49
公差等級 a d f 是間隙配合
wbenit
級別: 略有小成
精華主題: 0
發帖數量: 110 個
工控威望: 231 點
下載積分: 1249 分
在線時間: 78(小時)
注冊時間: 2011-03-26
最后登錄: 2013-01-29
查看wbenit的 主題 / 回貼
5樓  發表于: 2012-02-18 10:57
樓上正解，有表格可查具體數值。
gongyekongzh
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的 主題 / 回貼
6樓  發表于: 2012-02-18 11:50
引用
引用第4樓祥林嫂于2012-02-18 10:49發表的  :
公差等級 a d f 是間隙配合

那后面的數值是什么意思？請詳細的解釋一下，謝謝！
祥林嫂
做工控人，不停地學習，不停地分享、交流。
級別: 網絡英雄
精華主題: 0
發帖數量: 774 個
工控威望: 6785 點
下載積分: 5550 分
在線時間: 290(小時)
注冊時間: 2012-02-13
最后登錄: 2019-03-28
查看祥林嫂的 主題 / 回貼
7樓  發表于: 2012-02-18 11:56
引用
引用第6樓gongyekongzh于2012-02-18 11:50發表的  :

那后面的數值是什么意思？請詳細的解釋一下，謝謝！

下午來吧~下班回去吃飯咯 不好意思哈
王大餅
承接上海周邊地區非標電氣設計。QQ864539117
級別: 工控俠客
精華主題: 0
發帖數量: 350 個
工控威望: 3477 點
下載積分: 5379 分
在線時間: 556(小時)
注冊時間: 2010-11-12
最后登錄: 2016-06-04
查看王大餅的 主題 / 回貼
8樓  發表于: 2012-02-18 13:16
前面是基本尺寸呢，后面是公差等級，也就是可允許的誤差范圍，具體可以查表。
承接上海周邊地區非標電氣設計。QQ864539117
祥林嫂
做工控人，不停地學習，不停地分享、交流。
級別: 網絡英雄
精華主題: 0
發帖數量: 774 個
工控威望: 6785 點
下載積分: 5550 分
在線時間: 290(小時)
注冊時間: 2012-02-13
最后登錄: 2019-03-28
查看祥林嫂的 主題 / 回貼
9樓  發表于: 2012-02-18 14:27
樓上說的沒錯~尼古拉斯.凱奇 大愛啊
gongyekongzh
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的 主題 / 回貼
10樓  發表于: 2012-02-18 16:08
d10,a11,f7分別是間隙配合10，11，7微米嗎？
hgq
探索
級別: 工控俠客
精華主題: 0
發帖數量: 200 個
工控威望: 2143 點
下載積分: 9816 分
在線時間: 224(小時)
注冊時間: 2010-03-15
最后登錄: 2025-06-30
查看hgq的 主題 / 回貼
11樓  發表于: 2012-02-18 23:28

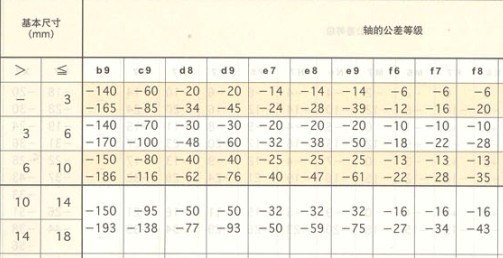

圖片：
不是10，11，7微米,具體的數值是要對應基本尺寸查表的.
  • «
