樓主發表于: 2013-12-04 09:07

只看樓主 | 小中大

現有一段程序用了比較指令，每次更改比較數值時都要打開程序更改，為了方便現場操作工更改。
怎樣把比較指令上的比較值在觸摸屏上顯示出來，并且可以在觸摸屏上更改數值。

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1705 個
工控威望: 10138 點
下載積分: 62673 分
在線時間: 2702(小時)
注冊時間: 2007-03-26
最后登錄: 2026-01-18
查看hxl202319的主題 / 回貼

1樓發表于: 2013-12-04 09:11

只看該作者 | 小中大

建個變量，譬如DB100.DBW10，比較就和這個變量比較，觸摸屏中新建輸入框，對象就是這個變量就可以了，很簡單的

簽名無效了，麻雀不見了！

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70842 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2026-01-25
查看wwcwwc的主題 / 回貼

2樓發表于: 2013-12-04 09:29

只看該作者 | 小中大

可以的。首先你需要搞明白這個比較指令所使用數值的數據類型，是字節、字、雙字、浮點數、整數等。然后將你需要比較的那個常數由此變量地址替代，下載程序到cpu。編輯HMI設備，做一個I/O域，規定好數值范圍及位數，按PLC中的變量（同一變量地址）賦值，并下載程序到HMI設備。這樣你就可以直接在觸摸屏中修改那段比較指令了。

guang886622

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 177 個
工控威望: 304 點
下載積分: 17781 分
在線時間: 110(小時)
注冊時間: 2013-02-03
最后登錄: 2024-03-14
查看guang886622的主題 / 回貼

3樓發表于: 2013-12-04 19:42

只看該作者 | 小中大

引用
引用第2樓wwcwwc于2013-12-04 09:29發表的 :
可以的。首先你需要搞明白這個比較指令所使用數值的數據類型，是字節、字、雙字、浮點數、整數等。然后將你需要比較的那個常數由此變量地址替代，下載程序到cpu。編輯HMI設備，做一個I/O域，規定好數值范圍及位數，按PLC中的變量（同一變量地址）賦值，并下載程序到HMI設備。這樣你就可以直接在觸摸屏中修改那段比較指令了。

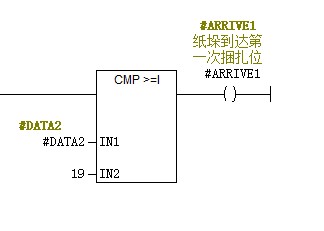

,就是圖中的數值，需要在觸摸屏上顯示并可更改。怎樣做啊

guang886622

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 177 個
工控威望: 304 點
下載積分: 17781 分
在線時間: 110(小時)
注冊時間: 2013-02-03
最后登錄: 2024-03-14
查看guang886622的主題 / 回貼

4樓發表于: 2013-12-04 19:58

只看該作者 | 小中大

還有一個問題就是這個數值在已經有的畫面中顯示怎樣做啊，它不是單獨一個畫面的。

gl50102

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 73 個
工控威望: 216 點
下載積分: 3267 分
在線時間: 106(小時)
注冊時間: 2013-04-09
最后登錄: 2026-01-15
查看gl50102的主題 / 回貼

5樓發表于: 2013-12-04 20:12

只看該作者 | 小中大

你這是用什么屏？西門子？在臺達屏上可使用屏編輯軟件在當前屏上加個輸入框，使用屏內部配方寄存器，再通過宏命令寫到PLC中，沒用過你這種屏，不過可以類推下，希望有用！

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70842 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2026-01-25
查看wwcwwc的主題 / 回貼

6樓發表于: 2013-12-05 08:51

只看該作者 | 小中大

回3樓問題：
只要將19改為一個變量地址，比如mw300，然后將這個地址編輯在屏上，修改這個地址上面的數值就可以了。
回4樓問題：
在編輯I/O域時選擇輸入、輸出或者輸入輸出型就是你需要的功能。如果你想只是輸入，顧名思義選擇時只選擇輸入型。如果你需要的只是顯示，你選擇輸出型。按名稱理解使用吧。

guang886622

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 177 個
工控威望: 304 點
下載積分: 17781 分
在線時間: 110(小時)
注冊時間: 2013-02-03
最后登錄: 2024-03-14
查看guang886622的主題 / 回貼

7樓發表于: 2013-12-05 09:00

只看該作者 | 小中大

非常感謝樓上的二位。
