工控人家園 綜合討論 請幫忙將這個梯形圖改成單片機的C程序

«
1
2
»
Pages: 1/2 Go

劉麗艷

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 120 點
下載積分: 2173 分
在線時間: 36(小時)
注冊時間: 2011-03-24
最后登錄: 2019-07-26
查看劉麗艷的主題 / 回貼

樓主發表于: 2012-03-26 12:43

只看樓主 | 小中大

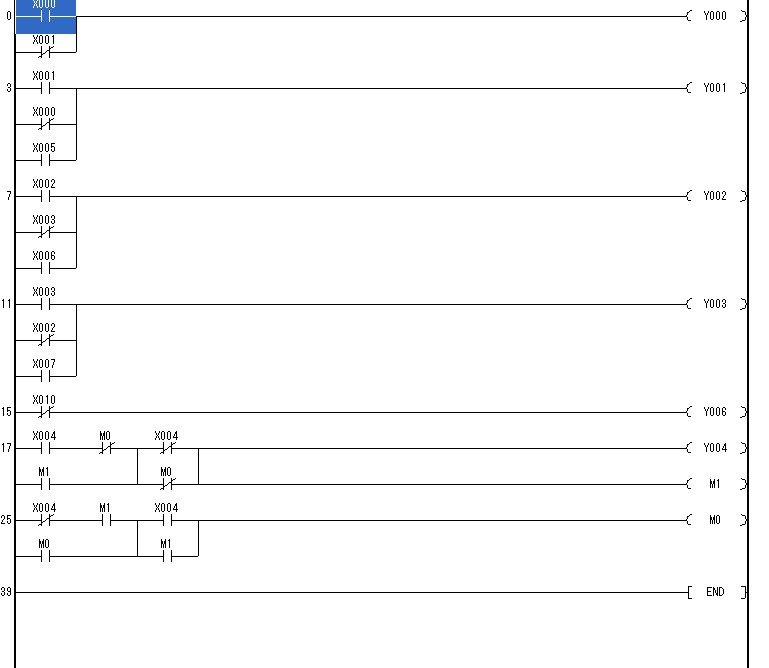

圖片：

[upload=1]

附件：

圖片.rar (21 K) 下載次數:5

電梯浪子

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 139 個
工控威望: 331 點
下載積分: 1148 分
在線時間: 248(小時)
注冊時間: 2007-05-13
最后登錄: 2022-10-25
查看電梯浪子的主題 / 回貼

1樓發表于: 2012-03-26 12:45

只看該作者 | 小中大

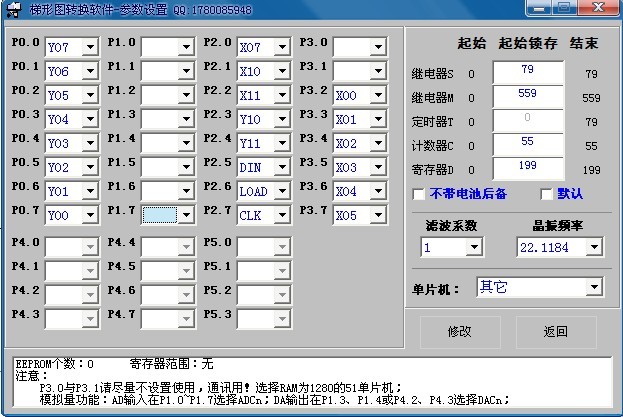

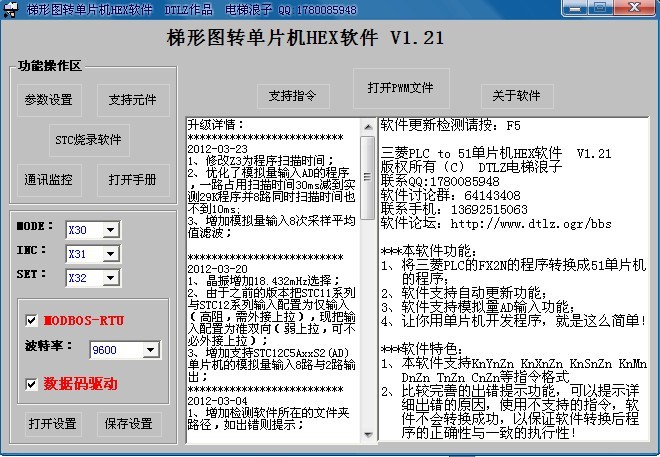

用轉換軟件就可以，試用版支持50步，設置對應的IO后，選擇程序直接生成HEX文件
http://www.dtlz.org/BBS/read.php?tid-27.html

論壇內介紹下載：http://m.jt-zhenqiu.com/read-gktid-123587.html

[ 此帖被電梯浪子在2012-03-26 12:51重新編輯 ]

從事PLC、軟件與單片機編程……請見我的淘寶:http://lzpj.taobao.com/ QQ:1780085948 梯形圖轉單片機軟件QQ討論群：64143408

電梯浪子

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 139 個
工控威望: 331 點
下載積分: 1148 分
在線時間: 248(小時)
注冊時間: 2007-05-13
最后登錄: 2022-10-25
查看電梯浪子的主題 / 回貼

2樓發表于: 2012-03-26 12:47

只看該作者 | 小中大

從事PLC、軟件與單片機編程……請見我的淘寶:http://lzpj.taobao.com/ QQ:1780085948 梯形圖轉單片機軟件QQ討論群：64143408

電梯浪子

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 139 個
工控威望: 331 點
下載積分: 1148 分
在線時間: 248(小時)
注冊時間: 2007-05-13
最后登錄: 2022-10-25
查看電梯浪子的主題 / 回貼

3樓發表于: 2012-03-26 12:51

只看該作者 | 小中大

論壇內介紹與下載：http://m.jt-zhenqiu.com/read-gktid-123587.html

從事PLC、軟件與單片機編程……請見我的淘寶:http://lzpj.taobao.com/ QQ:1780085948 梯形圖轉單片機軟件QQ討論群：64143408

劉麗艷

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 120 點
下載積分: 2173 分
在線時間: 36(小時)
注冊時間: 2011-03-24
最后登錄: 2019-07-26
查看劉麗艷的主題 / 回貼

4樓發表于: 2012-03-26 12:57

只看該作者 | 小中大

要在KEIL上能編譯的，單片機是STC12C2052

電梯浪子

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 139 個
工控威望: 331 點
下載積分: 1148 分
在線時間: 248(小時)
注冊時間: 2007-05-13
最后登錄: 2022-10-25
查看電梯浪子的主題 / 回貼

5樓發表于: 2012-03-26 12:59

只看該作者 | 小中大

直接生成不就可以了嗎？

從事PLC、軟件與單片機編程……請見我的淘寶:http://lzpj.taobao.com/ QQ:1780085948 梯形圖轉單片機軟件QQ討論群：64143408

yimeng5132

﹍﹎勉強笑著，只有自己才知道自己有多累。很多東西不是我不在

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 159 個
工控威望: 1021 點
下載積分: 5602 分
在線時間: 113(小時)
注冊時間: 2011-03-27
最后登錄: 2025-06-04
查看yimeng5132的主題 / 回貼

6樓發表于: 2012-03-26 23:35

只看該作者 | 小中大

還有這樣的軟件？沒用過。

為者！能忍人所不能忍，為人所不能為，才能成人所不能成！吾非池中物，定當舞蛟龍！任天有多廣，我要飛多高；憑海有多寬，勢必游多遠！

劉麗艷

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 120 點
下載積分: 2173 分
在線時間: 36(小時)
注冊時間: 2011-03-24
最后登錄: 2019-07-26
查看劉麗艷的主題 / 回貼

7樓發表于: 2012-03-27 06:22

只看該作者 | 小中大

誰能搞定呀，用的是STC12C2052，梯形圖轉換軟件轉換后的文件太大了，單片機裝不下

電梯浪子

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 139 個
工控威望: 331 點
下載積分: 1148 分
在線時間: 248(小時)
注冊時間: 2007-05-13
最后登錄: 2022-10-25
查看電梯浪子的主題 / 回貼

8樓發表于: 2012-03-27 08:33

只看該作者 | 小中大

你這個單片機程序容量是2K的，用測試版，不選擇modbus rtu功能，不開數碼管顯示功能，轉換后的程序大小不可能超出2K！

樓主留言：

熱心助人

從事PLC、軟件與單片機編程……請見我的淘寶:http://lzpj.taobao.com/ QQ:1780085948 梯形圖轉單片機軟件QQ討論群：64143408

小東

感謝工控，我終于把西門子給安裝好了！！！！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 416 點
下載積分: 1107 分
在線時間: 48(小時)
注冊時間: 2011-12-13
最后登錄: 2015-08-05
查看小東的主題 / 回貼

9樓發表于: 2012-03-27 15:16

只看該作者 | 小中大

還真沒看過這個軟件。現在知道了

劉麗艷

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 120 點
下載積分: 2173 分
在線時間: 36(小時)
注冊時間: 2011-03-24
最后登錄: 2019-07-26
查看劉麗艷的主題 / 回貼

10樓發表于: 2012-03-28 13:41

只看該作者 | 小中大

p1.7-x0                               p3.0-y0
p1.6-x1                               p3.1-y1
p1.5-x2                               p3.2-y2
p1.4-x3                               p3.3-y3
p1.3-x4                               p3.4-y4
p1.2-x5                               p3.5-y6
p1.1-x6
p1.0-x7
p3.7-x10

用了測試版的試試，結果提示超時，不知道怎么回事。

bigluo

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 373 個
工控威望: 912 點
下載積分: 2724 分
在線時間: 73(小時)
注冊時間: 2007-12-14
最后登錄: 2021-05-15
查看bigluo的主題 / 回貼

11樓發表于: 2012-03-28 13:42

只看該作者 | 小中大

這么簡單的邏輯，用C直接寫就行了，何苦再轉一下呢？

«
