如題：請教各位大神。AC220的電源濾波器用CAD在電路里面怎么畫？符號是什么？

kaiyuan12345

級別: 略有小成

精華主題: 0
發帖數量: 211 個
工控威望: 384 點
下載積分: 986 分
在線時間: 261(小時)
注冊時間: 2013-09-03
最后登錄: 2017-03-29
查看kaiyuan12345的主題 / 回貼

1樓發表于: 2014-04-10 11:27

只看該作者 | 小中大

不懂得畫的我都是畫個方框，里面寫電源濾波器，引出引腳出來就是了。

阿譚

級別: 探索解密

精華主題: 0
發帖數量: 65 個
工控威望: 181 點
下載積分: 3928 分
在線時間: 159(小時)
注冊時間: 2011-02-16
最后登錄: 2019-05-03
查看阿譚的主題 / 回貼

2樓發表于: 2014-04-10 19:35

只看該作者 | 小中大

220V單相電源濾波器其實就是一個帶磁芯的電抗器，你下載一個CAD電氣圖庫里面都有，很全的。

yuanshunk

天行健，君子以自強不息 �。�！

級別: 家園�？�

精華主題: 0
發帖數量: 169 個
工控威望: 989 點
下載積分: 2475 分
在線時間: 65(小時)
注冊時間: 2010-05-13
最后登錄: 2018-11-16
查看yuanshunk的主題 / 回貼

3樓發表于: 2014-04-11 09:44

只看該作者 | 小中大

謝謝

小陳故事

級別: 略有小成

精華主題: 0
發帖數量: 43 個
工控威望: 205 點
下載積分: 12489 分
在線時間: 158(小時)
注冊時間: 2013-04-12
最后登錄: 2022-02-10
查看小陳故事的主題 / 回貼

4樓發表于: 2014-04-11 23:54

只看該作者 | 小中大

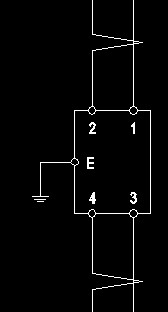

我是這么畫的

維修之家

級別: 探索解密

精華主題: 0
發帖數量: 60 個
工控威望: 193 點
下載積分: 589 分
在線時間: 57(小時)
注冊時間: 2014-04-09
最后登錄: 2026-01-02
查看維修之家的主題 / 回貼

5樓發表于: 2014-04-12 07:20

只看該作者 | 小中大

傳統的畫法��！嘻嘻嘻�。�
