樓主  發表于: 2017-01-09 16:07
圖片：
圖片：
圖片：
圖片：
圖片：
圖片：

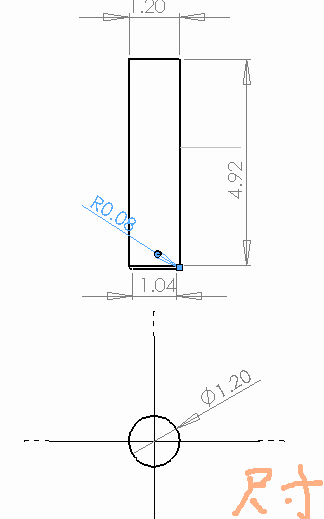

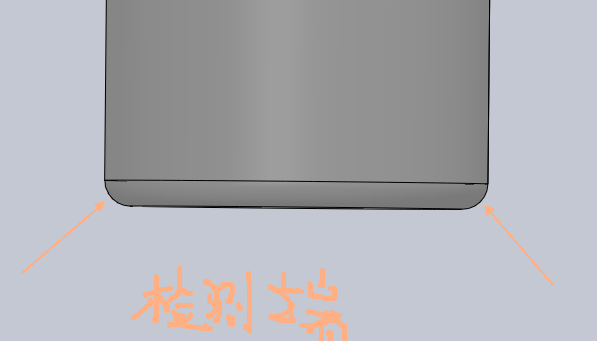

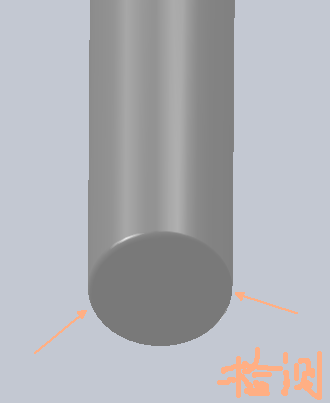

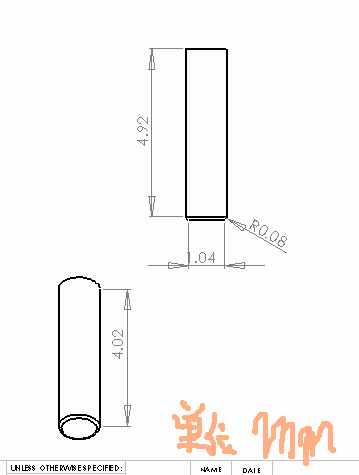

工程上遇上辨別圓弧面,不知如何檢測,一端是規則倒圓角弧面,另一端是不規則的,產品比較小1.2MM*5MM,如圖:檢測到有圓弧面就判定OK,1.04面是平的,有圓弧的這端是規則穩定的,大小,尺寸是固定的,另一端是亂的,不規則的,也就是說判定這個產品一個方向
[ 此帖被jicjic111在2017-01-09 17:23重新編輯 ]
jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 966 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
1樓  發表于: 2017-01-09 17:05
檢測圓弧面的什么呢？是有沒有圓角？還是那個1.04的面平不平？還是什么？
樓主留言：
檢測到有圓弧面就判定OK,1.04面是平的,有圓弧的這端是規則穩定的,大小,尺寸是固定的,另一端是亂的,不規則的,也就是說判定這個產口品一個方向
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2877 個
工控威望: 4583 點
下載積分: 226906 分
在線時間: 3321(小時)
注冊時間: 2008-02-22
最后登錄: 2025-11-05
查看二手工控電器的 主題 / 回貼
2樓  發表于: 2017-01-09 17:46
做一套檢具，類似滾針軸承并排轉動，至于檢測就隨便你用接觸式或者是非接觸式多可以！
本帖最近評分記錄：
  • 下載積分:+3(jicjic111) 真誠感謝！我就沒想到
    • 熱烈歡迎光臨工控自動化小店！
    銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
    http://shop115113109.taobao.com/index.htm   或者淘寶網搜索：來電科技自動化網上店
    fubin739
    級別: 家園�？�
    精華主題: 0
    發帖數量: 436 個
    工控威望: 790 點
    下載積分: 3050 分
    在線時間: 453(小時)
    注冊時間: 2006-11-06
    最后登錄: 2025-09-21
    查看fubin739的 主題 / 回貼
    3樓  發表于: 2017-01-09 18:49
    測外徑，或是視覺
    本帖最近評分記錄：
  • 下載積分:+1(jicjic111) 熱心助人！
    aaa2911
    級別: 略有小成
    精華主題: 0
    發帖數量: 254 個
    工控威望: 499 點
    下載積分: 922 分
    在線時間: 529(小時)
    注冊時間: 2010-07-15
    最后登錄: 2025-10-22
    查看aaa2911的 主題 / 回貼
    4樓  發表于: 2017-01-09 19:01
    視覺
    本帖最近評分記錄：
  • 下載積分:+1(jicjic111) 熱心助人！
    hafatahaha
    臺達代理
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1322 個
    工控威望: 1334 點
    下載積分: 2535 分
    在線時間: 398(小時)
    注冊時間: 2012-09-26
    最后登錄: 2019-01-19
    查看hafatahaha的 主題 / 回貼
    5樓  發表于: 2017-01-10 02:09
    視覺不一定能檢測這么高精度吧，激光最好，還得看你檢測速度
    本帖最近評分記錄：
  • 下載積分:+2(jicjic111) 真誠感謝！
    • 上海承接工業電氣自動化項目工程 461946157@qq.com   13162651373
    臺達,三菱（變頻器，pllc，伺服，人機，溫控器）進口變送器，傳感器，視覺
    jeffwang2011
    千里獨行客
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 966 個
    工控威望: 6061 點
    下載積分: 2034 分
    在線時間: 988(小時)
    注冊時間: 2015-02-28
    最后登錄: 2021-11-02
    查看jeffwang2011的 主題 / 回貼
    6樓  發表于: 2017-01-10 08:51
    圓弧太小了，不知道視覺能不能檢出來，而且怎么讓產品的圓弧面規則排列也是個問題。
    本帖最近評分記錄：
  • 下載積分:+1(jicjic111) 熱心助人！
    ogreman
    Only The Stronger Survive
    級別: 略有小成
    精華主題: 0
    發帖數量: 285 個
    工控威望: 451 點
    下載積分: 1651 分
    在線時間: 232(小時)
    注冊時間: 2011-03-04
    最后登錄: 2024-07-03
    查看ogreman的 主題 / 回貼
    7樓  發表于: 2017-01-10 10:51
    你這個導圓弧很小，必須要使用很小的激光點，測量幾個點，然后擬合成曲線。稍微麻煩一點。這個算是比較準確的方法，但是不好做，如果只是判斷方向，我覺得還可以想些其他辦法，不規則的面是否更好檢測判斷？
    樓主留言：
    真誠謝謝,,用什么激光傳感器,我去先實驗一下,看看能不能測出來
    本帖最近評分記錄：
  • 下載積分:+3(jicjic111) 真誠感謝！
    tingfenghu
    級別: 工控俠客

    精華主題: 0
    發帖數量: 2784 個
    工控威望: 3642 點
    下載積分: 3568 分
    在線時間: 3836(小時)
    注冊時間: 2007-11-04
    最后登錄: 2025-11-03
    查看tingfenghu的 主題 / 回貼
    8樓  發表于: 2017-01-10 22:36
    這類傳感器價格都有點狠，基恩士有位置傳感器和角度傳感器．
    二手PLC,觸摸屏，伺服驅動，各類氣動設備
    http://shop58129605.taobao.com/
    hafatahaha
    臺達代理
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1322 個
    工控威望: 1334 點
    下載積分: 2535 分
    在線時間: 398(小時)
    注冊時間: 2012-09-26
    最后登錄: 2019-01-19
    查看hafatahaha的 主題 / 回貼
    9樓  發表于: 2017-01-10 23:40
    測外形的激光都及其貴，價格可能比視覺還貴，但是精度更高
    上海承接工業電氣自動化項目工程 461946157@qq.com   13162651373
    臺達,三菱（變頻器，pllc，伺服，人機，溫控器）進口變送器，傳感器，視覺
    yidimaizi
    直到所有燈都熄滅了
    級別: 略有小成
    精華主題: 0
    發帖數量: 108 個
    工控威望: 222 點
    下載積分: 415 分
    在線時間: 81(小時)
    注冊時間: 2016-05-04
    最后登錄: 2025-09-03
    查看yidimaizi的 主題 / 回貼
    10樓  發表于: 2017-01-11 08:34
    視覺，必須視覺
