99热2,国产麻豆一区,日本高清视频一区

工控人家園 綜合討論 請大神幫忙解釋解釋這個低壓啟動電路

小刺

我們都沒錯

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 157 個
工控威望: 302 點
下載積分: 1061 分
在線時間: 80(小時)
注冊時間: 2011-03-22
最后登錄: 2025-08-31
查看小刺的主題 / 回貼

樓主發表于: 2018-07-13 14:19

只看樓主 | 小中大

圖片：

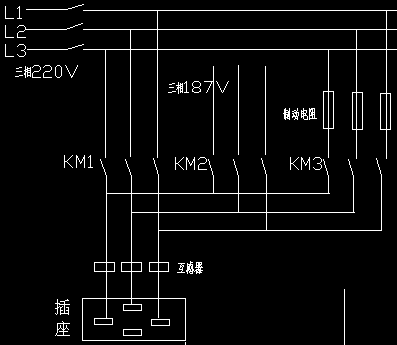

電路圖如圖所示，低壓啟動過程，看現場接觸器動作是，先開KM2，5秒后啟動KM3，KM3啟動后復位KM2（這里看著有大約0.5秒的延遲）然后啟動KM1，接著復位KM3（此處大約也有0.5秒的延遲）開始正常供電。187V來自線體總的變頻電源，KM1和KM2互鎖。

請大神幫忙幫忙解釋解釋

小刺

我們都沒錯

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 157 個
工控威望: 302 點
下載積分: 1061 分
在線時間: 80(小時)
注冊時間: 2011-03-22
最后登錄: 2025-08-31
查看小刺的主題 / 回貼

1樓發表于: 2018-07-13 14:23

只看該作者 | 小中大

急吶，在線等大神賜教

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1193 個
工控威望: 1763 點
下載積分: 7608 分
在線時間: 587(小時)
注冊時間: 2012-08-31
最后登錄: 2025-10-13
查看sanlihu的主題 / 回貼

2樓發表于: 2018-07-13 16:00

只看該作者 | 小中大

感覺第一步是限流為主，第二步是降壓為主，第三步就是運行。

樓主留言：

KM1與KM3同時吸合，或者KM2與KM3同時吸合1秒左右會不會出事？

吉圓電氣 QQ751673698

汪傳福

苦逼的工控人！非標機械設計開發！！電話13689531809

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 618 個
工控威望: 2514 點
下載積分: 704 分
在線時間: 168(小時)
注冊時間: 2017-03-24
最后登錄: 2024-01-13
查看汪傳福的主題 / 回貼

3樓發表于: 2018-07-13 16:05

只看該作者 | 小中大

第一步是降壓，二步為限流吧

樓主留言：

KM1與KM3同時吸合，或者KM2與KM3同時吸合1秒左右會不會出事？

小刺

我們都沒錯

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 157 個
工控威望: 302 點
下載積分: 1061 分
在線時間: 80(小時)
注冊時間: 2011-03-22
最后登錄: 2025-08-31
查看小刺的主題 / 回貼

4樓發表于: 2018-07-13 16:31

只看該作者 | 小中大

3相187V電壓應該是從變頻電源出來的

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

5樓發表于: 2018-07-14 16:53

只看該作者 | 小中大

3相187V電壓應該是從變頻電源出來的，那么，KM2不能與KM1或者KM3現時吸合。

吉圓電氣 QQ751673698

jslwl6

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 77 個
工控威望: 173 點
下載積分: 39630 分
在線時間: 64(小時)
注冊時間: 2016-04-26
最后登錄: 2025-01-11
查看jslwl6的主題 / 回貼

6樓發表于: 2018-07-15 18:53

只看該作者 | 小中大

3相187V電壓應該是從變頻電源出來的，那么，KM2不能與KM1或者KM3現時吸合。

yrm258

人生就像一臺PLC。人可以選擇誰的指令，PLC沒有選擇。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 337 個
工控威望: 1226 點
下載積分: 1127 分
在線時間: 90(小時)
注冊時間: 2015-09-11
最后登錄: 2025-09-20
查看yrm258的主題 / 回貼

7樓發表于: 2018-07-16 14:52

只看該作者 | 小中大

我感覺應該是這樣的
KM2吸合為一次降壓啟動，加變壓器是增加啟動負載能力。
KM3吸合為二次降壓啟動，加電阻為限流和降壓
KM1為正常工作了，

本帖最近評分記錄：

下載積分:+1(habfab)

人生沒有如果只有后果

汪傳福

苦逼的工控人！非標機械設計開發！！電話13689531809

級別: 工控俠客

發送短信
加為好友

8樓發表于: 2018-07-16 16:13

只看該作者 | 小中大

引用
引用第2樓sanlihu于2018-07-13 16:00發表的 :
感覺第一步是限流為主，第二步是降壓為主，第三步就是運行。

應該不會

xingzb2

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 667 個
工控威望: 1023 點
下載積分: 1366 分
在線時間: 959(小時)
注冊時間: 2015-07-11
最后登錄: 2025-10-12
查看xingzb2的主題 / 回貼

9樓發表于: 2018-07-16 17:11

只看該作者 | 小中大

看樣子，7樓講的可能性大一些。

本帖最近評分記錄：

下載積分:+1(habfab)

工控人家園 綜合討論 請大神幫忙解釋解釋這個低壓啟動電路

http://m.jt-zhenqiu.com
訪問內容超出本站范圍，不能確定是否安全
繼續訪問	取消訪問
