工控人家園 綜合討論 三菱PLC掃描周期問題

«
1
2
»
Pages: 1/2 Go

a921902990

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 175 點
下載積分: 842 分
在線時間: 69(小時)
注冊時間: 2012-09-06
最后登錄: 2025-09-29
查看a921902990的主題 / 回貼

樓主發表于: 2025-06-05 19:00

只看樓主 | 小中大

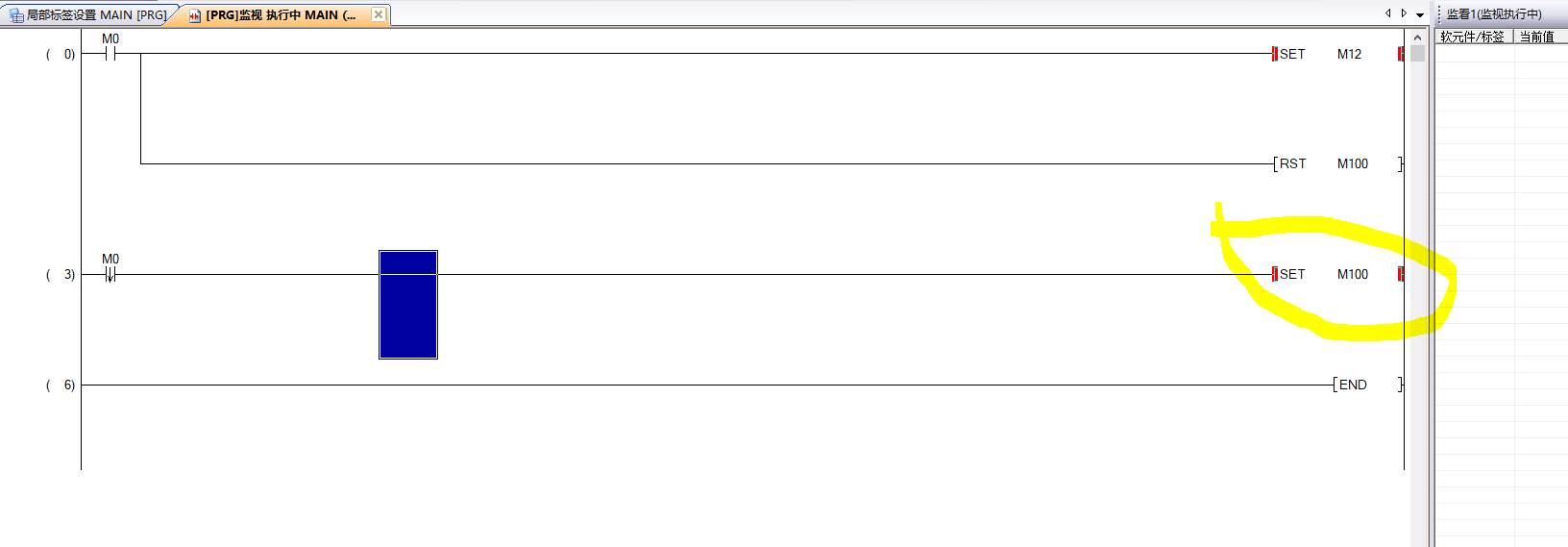

圖片：

如圖所示
觸發M0 然后用M0的下降沿信號觸發M1
但是M1始終ON不了
是什么原因呢? 有沒大神講解一下

小白來巡山嘍

一入工控深似海

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 197 個
工控威望: 2165 點
下載積分: 1812 分
在線時間: 352(小時)
注冊時間: 2019-11-06
最后登錄: 2025-10-16
查看小白來巡山嘍的主題 / 回貼

1樓發表于: 2025-06-05 19:11

只看該作者 | 小中大

ldf m0 set m1 要放在第一行

本帖最近評分記錄：

下載積分:+1(a921902990)

持之以恒

工控人吳先生

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 138 個
工控威望: 952 點
下載積分: 2072 分
在線時間: 314(小時)
注冊時間: 2024-10-11
最后登錄: 2025-10-20
查看工控人吳先生的主題 / 回貼

2樓發表于: 2025-06-05 20:32

只看該作者 | 小中大

M0前面復位掉了，PLC是順序掃描的

本帖最近評分記錄：

下載積分:+1(a921902990)

易天sha

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 63 點
下載積分: 378 分
在線時間: 27(小時)
注冊時間: 2024-04-16
最后登錄: 2025-10-15
查看易天sha的主題 / 回貼

3樓發表于: 2025-06-05 21:15

只看該作者 | 小中大

三菱沒有把脈沖觸發過程展示出來，在西門子中比較好
原理都是通過對比前面狀態來決定

刺猬果果

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 200 點
下載積分: 3895 分
在線時間: 128(小時)
注冊時間: 2022-04-18
最后登錄: 2025-10-19
查看刺猬果果的主題 / 回貼

4樓發表于: 2025-06-05 22:22

只看該作者 | 小中大

前面RST了M0, 導致M0下降沿沒有接收過有效信號，自然不會有下降沿

心碎了無痕

人不瘋很難成功

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 314 個
工控威望: 563 點
下載積分: 94123 分
在線時間: 898(小時)
注冊時間: 2009-04-09
最后登錄: 2025-10-20
查看心碎了無痕的主題 / 回貼

5樓發表于: 2025-06-06 07:50

只看該作者 | 小中大

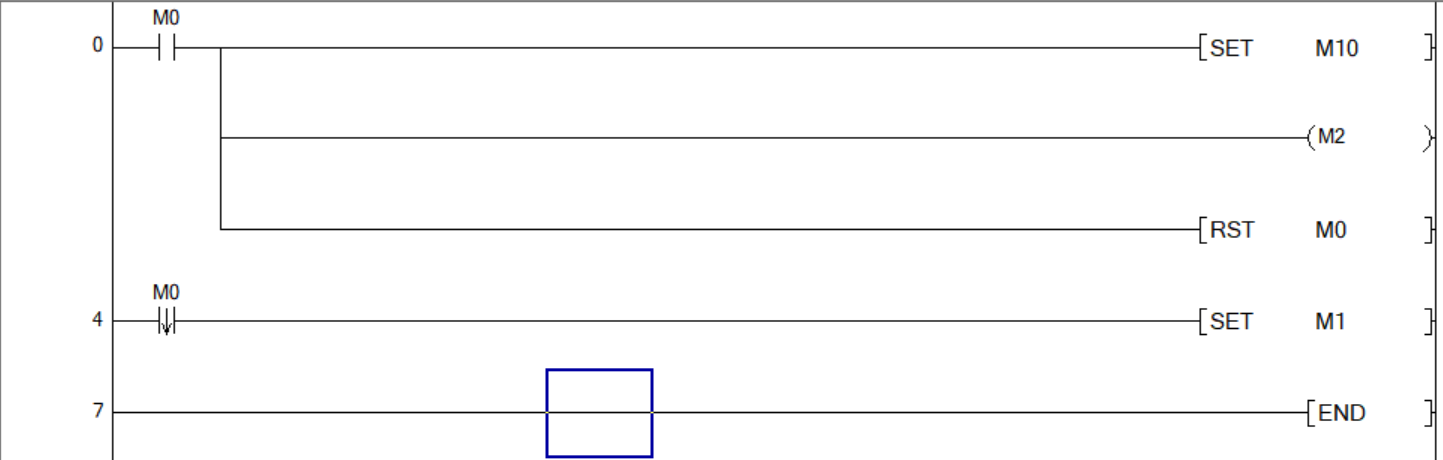

圖片：

IJYHUIYIUY

fczxjh

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 685 個
工控威望: 1655 點
下載積分: 467 分
在線時間: 297(小時)
注冊時間: 2019-07-15
最后登錄: 2025-10-08
查看fczxjh的主題 / 回貼

6樓發表于: 2025-06-06 08:56

只看該作者 | 小中大

下降沿是從ON到OFF觸發，你的程序觸發了M0又置位了M0，所以到下降沿這里始終M0是OFF的。

把下降沿這行放到第一行，這樣M0 ON的狀態先記錄，后面M0復位，到第二個周期下降沿就能觸發。

本帖最近評分記錄：

下載積分:+5(cccccy) 熱心助人！

下載積分:+1(a921902990)

cccccy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 696 點
下載積分: 4334 分
在線時間: 162(小時)
注冊時間: 2021-08-08
最后登錄: 2025-10-18
查看cccccy的主題 / 回貼

7樓發表于: 2025-06-06 09:25

只看該作者 | 小中大

引用
引用第1樓小白來巡山嘍于2025-06-05 19:11發表的 :
ldf m0 set m1 要放在第一行

或者將LDF M0改成M2

a921902990

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 175 點
下載積分: 842 分
在線時間: 69(小時)
注冊時間: 2012-09-06
最后登錄: 2025-09-29
查看a921902990的主題 / 回貼

8樓發表于: 2025-06-06 09:40

只看該作者 | 小中大

引用
引用第1樓小白來巡山嘍于2025-06-05 19:11發表的 :
ldf m0 set m1 要放在第一行

是的放第一行就可以但是M0有一個接通到斷開的過程為什么放在最后一行的下降沿脈沖就不行

cccccy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 696 點
下載積分: 4334 分
在線時間: 162(小時)
注冊時間: 2021-08-08
最后登錄: 2025-10-18
查看cccccy的主題 / 回貼

9樓發表于: 2025-06-06 10:48

只看該作者 | 小中大

六樓已經解釋的很清楚了

引用
引用第8樓a921902990于2025-06-06 09:40發表的 :

是的放第一行就可以但是M0有一個接通到斷開的過程為什么放在最后一行的下降沿脈沖就不行

7259164

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 72 點
下載積分: 84 分
在線時間: 9(小時)
注冊時間: 2024-11-22
最后登錄: 2025-08-16
查看7259164的主題 / 回貼

10樓發表于: 2025-06-06 13:29

只看該作者 | 小中大

1.先      ON       M0
2.再      RST     M0
3.最后下降沿   M0

單步運行的邏輯去想，
第二步的時候就RST了，
第三步的時候M0 是OFF 的狀態，哪來的下降沿信號

tantaninzg

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 279 個
工控威望: 355 點
下載積分: 835 分
在線時間: 315(小時)
注冊時間: 2018-12-28
最后登錄: 2025-10-20
查看tantaninzg的主題 / 回貼

11樓發表于: 2025-06-06 17:52

只看該作者 | 小中大

M0、ON了后又、自己把自己復位了

«
