樓主發表于: 2009-06-17 22:30

只看樓主 | 小中大

請問三極管的級間電容是個什么概念是不是說三極管內部c b e極間有相等效的類似電容的東西在高頻率情況下把三極管對地短路分流而影響三極管的輸入輸出是吧

書上說的不清楚很難理解

ljl5130

中國工控！雄起！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 416 個
工控威望: 487 點
下載積分: 2266 分
在線時間: 285(小時)
注冊時間: 2008-07-18
最后登錄: 2025-09-25
查看ljl5130的主題 / 回貼

1樓發表于: 2009-06-18 10:32

只看該作者 | 小中大

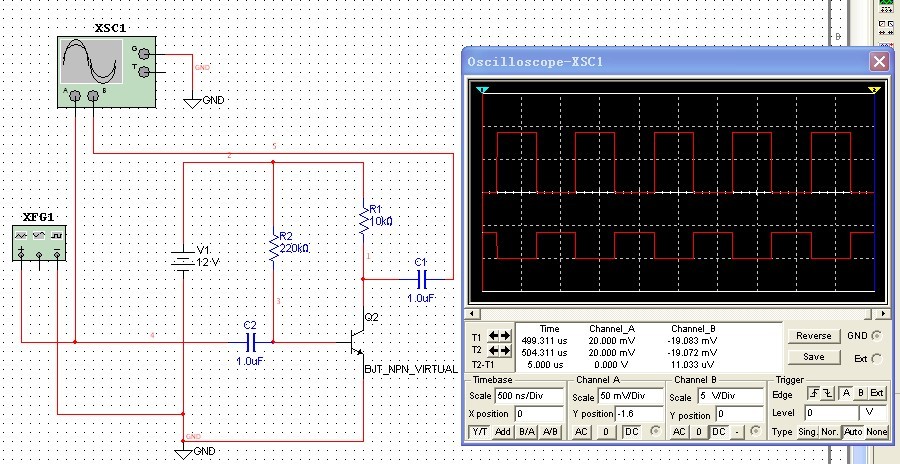

輸入為1MHz的方波，輸出不變。

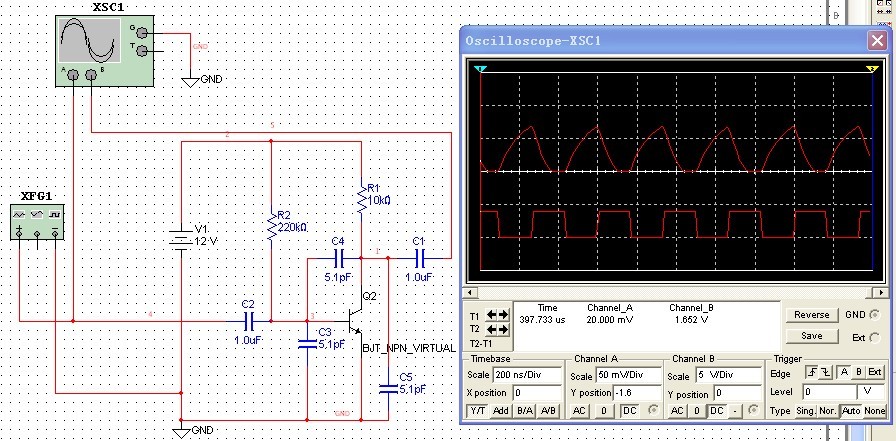

輸入為1MHz的方波，增加結電容c3，c4，c5輸出波形變化，圖中為理想三極管，增加等效結電容。

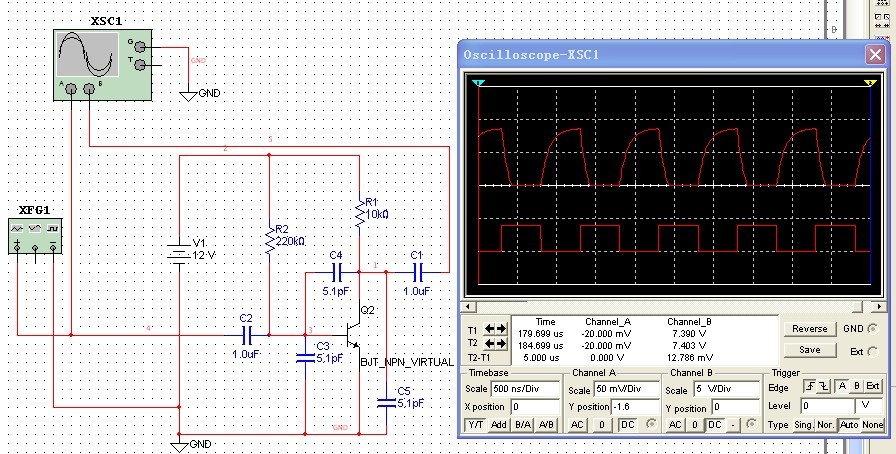

輸入改為3MHz的方波，輸出波形嚴重變形。

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人,加分表揚

工控學子

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 203 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

2樓發表于: 2009-06-20 00:54

只看該作者 | 小中大

找書看看，電子入門篇五大元件。

wangfuwang

下崗農民

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 506 個
工控威望: 1003 點
下載積分: 2158 分
在線時間: 233(小時)
注冊時間: 2007-09-06
最后登錄: 2025-09-12
查看wangfuwang的主題 / 回貼

3樓發表于: 2009-06-20 08:32

只看該作者 | 小中大

三極管極間電容分有型和無型，但一般是只無型電容，有型電容是電路設置時根據電路的情況選用的，無型電容是看不到的，是因電路板或電路板走線和積塵潮濕產生的，在高頻電路中易對電路產生干擾，

duanyuzhong

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看duanyuzhong的主題 / 回貼

4樓發表于: 2009-06-20 22:38

只看該作者 | 小中大

[quote]引用第1樓ljl5130于2009-06-18 10:32發表的  :
  [attachment=24497]
輸入為1MHz的方波，輸出不變。
[attachment=24498]
輸入為1MHz的方波，增加結電容c3，c4，c5輸出波形變化，圖中為理想三極管，增加等效結電容。

是不是 EWB仿真軟件  太細心了  很真實啊  萬分感謝   基本理解意思了   這個實驗讓人印象很深刻啊   謝謝大家
