樓主發表于: 2009-09-21 18:13

只看樓主 | 小中大

歐姆龍ch200he怎么和三菱got1000系列的觸摸屏通訊電纜怎么做啊，要不要用用到link模塊啊

yuaiwu

wemhoener

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 470 個
工控威望: 10141 點
下載積分: 11481 分
在線時間: 428(小時)
注冊時間: 2007-11-10
最后登錄: 2026-01-20
查看yuaiwu的主題 / 回貼

1樓發表于: 2009-09-21 20:06

只看該作者 | 小中大

圖片：

我給個圖給你，一定可以。注意，是那個20針的編程端口。樓上的，9針的太簡單，plc側4，5短接plc9對got的5，2對3，3對2如不行2和3 對調。注意要接got的232接口，如要接422接口，最好要串電阻！參照我的圖r對t,t對r至于rs422在這里和232沒啥區別的

[ 此帖被yuaiwu在2009-09-22 19:35重新編輯 ]

附件：

Got 1000與歐姆龍CQM1.rar (94 K) 下載次數:28

本帖最近評分記錄：

下載積分:+2(bch55635) 熱心助人,加分表揚

工控燦鳥

已經不搞工控好多年

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 442 個
工控威望: 396 點
下載積分: 1012 分
在線時間: 164(小時)
注冊時間: 2007-06-12
最后登錄: 2024-10-30
查看工控燦鳥的主題 / 回貼

2樓發表于: 2009-09-22 06:14

只看該作者 | 小中大

謝謝樓上的朋友，我要的九針的

工控燦鳥

已經不搞工控好多年

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 442 個
工控威望: 396 點
下載積分: 1012 分
在線時間: 164(小時)
注冊時間: 2007-06-12
最后登錄: 2024-10-30
查看工控燦鳥的主題 / 回貼

3樓發表于: 2009-09-22 06:25

只看該作者 | 小中大

2樓的朋友，got側怎么是rs422，啊有的看不懂啊

工控燦鳥

已經不搞工控好多年

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 442 個
工控威望: 396 點
下載積分: 1012 分
在線時間: 164(小時)
注冊時間: 2007-06-12
最后登錄: 2024-10-30
查看工控燦鳥的主題 / 回貼

4樓發表于: 2009-09-22 11:18

只看該作者 | 小中大

怎么沒人回啊

工控燦鳥

已經不搞工控好多年

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 442 個
工控威望: 396 點
下載積分: 1012 分
在線時間: 164(小時)
注冊時間: 2007-06-12
最后登錄: 2024-10-30
查看工控燦鳥的主題 / 回貼

5樓發表于: 2009-09-22 21:53

只看該作者 | 小中大

圖片：

引用
引用第1樓yuaiwu于2009-09-21 20:06發表的 :
我給個圖給你，一定可以。注意，是那個20針的編程端口。樓上的，9針的太簡單，plc側4，5短接plc9對got的5，2對3，3對2如不行2和3 對調。注意要接got的232接口，如要接422接口，最好要串電阻！參照我的圖r對t,t對r至于rs422在這里和232沒啥區別的

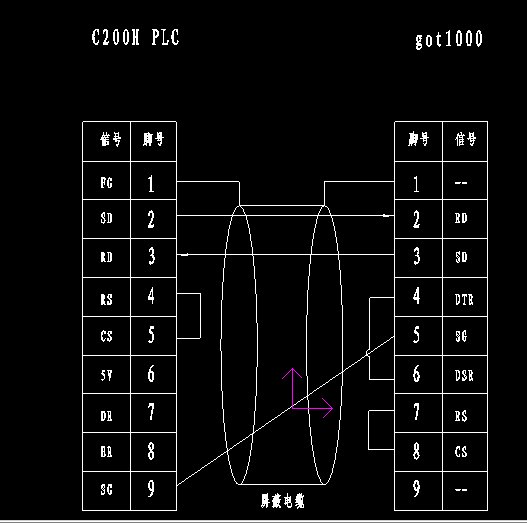

謝謝，請幫我看看我的圖
此系列PLC PLC用hostlink協議，本體串口就支持，引腳定義是：2發送，3接收，45短接，9接地
PLC的DIP5設置ON，就是標準HOSTLINK 9600 172E格式
好用的話我要試了
