工控人家園 綜合討論 如何用可控硅作直流電機的正反轉控制

«
1
2
»
Pages: 1/2 Go

趙仁清

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 141 點
下載積分: 5501 分
在線時間: 80(小時)
注冊時間: 2009-12-24
最后登錄: 2023-04-20
查看趙仁清的主題 / 回貼

樓主發表于: 2010-03-08 19:23

只看樓主 | 小中大

我廠的24V直流電機用直流接觸器控制。但由于動作頻繁經常燒觸點，想用可控硅控制，但不知如何控制，望高手指點啊

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2851 個
工控威望: 4556 點
下載積分: 225911 分
在線時間: 3295(小時)
注冊時間: 2008-02-22
最后登錄: 2025-10-10
查看二手工控電器的主題 / 回貼

1樓發表于: 2010-03-08 20:04

只看該作者 | 小中大

建議用故態繼電器來控制更方便！！！

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

ai625

要它何用

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 263 點
下載積分: 4298 分
在線時間: 32(小時)
注冊時間: 2007-07-22
最后登錄: 2025-09-22
查看ai625的主題 / 回貼

2樓發表于: 2010-03-08 20:11

只看該作者 | 小中大

這個不大懂哎

趁年輕得多學習

tangcheng

努力奮斗、追求完美

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 441 個
工控威望: 340 點
下載積分: 531 分
在線時間: 294(小時)
注冊時間: 2007-11-15
最后登錄: 2024-03-22
查看tangcheng的主題 / 回貼

3樓發表于: 2010-03-08 20:41

只看該作者 | 小中大

用直流固態繼電器控制

湛江菜

興趣是最好的老師

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 151 個
工控威望: 274 點
下載積分: 743 分
在線時間: 214(小時)
注冊時間: 2008-12-10
最后登錄: 2024-05-02
查看湛江菜的主題 / 回貼

4樓發表于: 2010-03-08 21:25

只看該作者 | 小中大

因為電機的電流直接通過開關，容易燒壞開關接點。所以可以改用功率開關晶體管來代替機械開關，就可以克服上述缺點。

zymzym

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 342 個
工控威望: 355 點
下載積分: 1275 分
在線時間: 981(小時)
注冊時間: 2009-08-28
最后登錄: 2024-02-20
查看zymzym的主題 / 回貼

5樓發表于: 2010-03-08 21:57

只看該作者 | 小中大

用一個單向可控硅和脈沖發生器。

天使之心

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 188 個
工控威望: 323 點
下載積分: 4221 分
在線時間: 141(小時)
注冊時間: 2009-02-08
最后登錄: 2025-10-10
查看天使之心的主題 / 回貼

6樓發表于: 2010-03-08 22:13

只看該作者 | 小中大

正轉時VT1、VT4導通，反轉時VT2、VT3導通。

工控學子

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 203 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

7樓發表于: 2010-03-09 01:32

只看該作者 | 小中大

在直流電中使用可控硅一旦觸發，要使其關斷只有把其電流降至維持導通門限電流以下，不知你要的功率多大，電源是變壓器整流還是儲電瓶，這電路應該是簡單的，樓主請給出電源方式和功率。

樓主留言：

是直流24v，24v電源供應器提供的，功率是60w

工控學子

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 203 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

8樓發表于: 2010-03-10 18:32

只看該作者 | 小中大

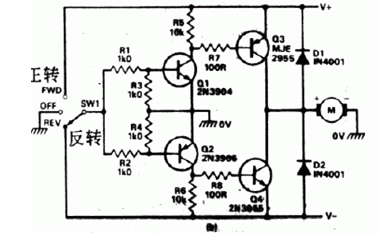

圖片：

給個點動的正反轉你參考，元件參數你可根據電壓和功率選取。

tttaaaggg

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看tttaaaggg的主題 / 回貼

9樓發表于: 2010-03-10 20:41

只看該作者 | 小中大

固態繼電器控制

我經常用的,很好用哦

樓主留言：

謝謝，這個我也用了，不行啊

mfw995

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 168 個
工控威望: 308 點
下載積分: 499 分
在線時間: 20(小時)
注冊時間: 2007-11-06
最后登錄: 2023-12-11
查看mfw995的主題 / 回貼

10樓發表于: 2010-03-17 21:25

只看該作者 | 小中大

用場效應管以前做過。

工控學子

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 203 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

11樓發表于: 2010-04-14 01:55

只看該作者 | 小中大

引用
引用第7樓工控學子于2010-03-09 01:32發表的 :
在直流電中使用可控硅一旦觸發，要使其關斷只有把其電流降至維持導通門限電流以下，不知你要的功率多大，電源是變壓器整流還是儲電瓶，這電路應該是簡單的，樓主請給出電源方式和功率。

這么小的功率應該可以不用電子線路，你先在觸點上并聯50V以上0.1UF的電容看看（交流電中不要用這種方式），如不行你就加我Q，可控硅在磨床我用過。

«
