樓主發表于: 2010-05-18 17:03

只看樓主 | 小中大

圖片：

D0為輸入值 D0與D200~D212 各項進行比較相等時輸出怎么編寫梯形圖或用那條指令啊? 謝謝 (或者CMP指令一條一條比較？？）

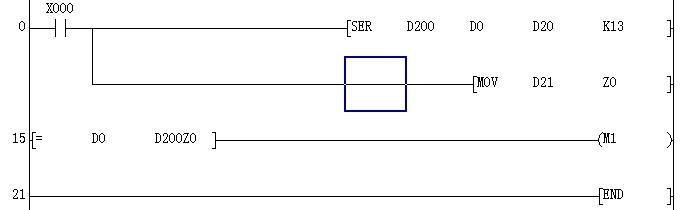

小弟新編了個用數據搜索指令SER 大家給看看行不行

[ 此帖被lingmin325在2010-05-20 16:51重新編輯 ]

lingmin325

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lingmin325的主題 / 回貼

1樓發表于: 2010-05-18 17:08

只看該作者 | 小中大

三菱有沒有類似歐姆龍的表格比較指令（TCMP）???
或如何實現？

cxlxt

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 149 個
工控威望: 261 點
下載積分: 1691 分
在線時間: 247(小時)
注冊時間: 2010-05-12
最后登錄: 2023-09-23
查看cxlxt的主題 / 回貼

2樓發表于: 2010-05-18 17:44

只看該作者 | 小中大

我是新手,我們可以相互交流.用CMP指令逐個比較可以解決.雖然語句多,但好理解.(FNC10)   CMP    D0    D200    M110
                                                                                                                                                                 LD                               M111
                                                                                                                                                                 OUT                            Y2
你看可以嗎?XCLXT88@163.com

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2455 個
工控威望: 2052 點
下載積分: 6733 分
在線時間: 3561(小時)
注冊時間: 2007-09-03
最后登錄: 2026-01-13
查看雪花飄飄的主題 / 回貼

3樓發表于: 2010-05-19 08:30

只看該作者 | 小中大

三菱SER數據查找指令。

樓主留言：

熱心助人能細說下么？

強哥

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 99 點
下載積分: 1726 分
在線時間: 30(小時)
注冊時間: 2010-05-19
最后登錄: 2025-06-18
查看強哥的主題 / 回貼

4樓發表于: 2010-05-19 09:06

只看該作者 | 小中大

本人拙見：
FX2N的話，可以采用變址Z來實現，
LD M8013   ;M8013為1秒掃描，這個可以設成更加快的
OUT C0 K10   ；此處可以設置成任意個數的比較
MOV C0 Z0
LD M8000
CMP Z0 K9 M50
LD M50
RST C0
LD M8000
CMP D0 D200Z0 M100Z0    ；比較結果放在M100-M109里面
END
希望能提供幫助

樓主留言：

熱心助人這個結果每組是不是三種？大等小。那M100-M109存儲狀態是咋樣的？

qlin

學過一點FX型PLC基本知識

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 527 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的主題 / 回貼

5樓發表于: 2010-05-19 10:03

只看該作者 | 小中大

數量不是很多，為便于理解（或開始時的試驗），可以用接點比較指令。

樓主留言：

熱心助人覺得這樣確實好理解點

僅很早前用過幾次順控編程（PLC），嘿嘿，沒尋找機會

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2503 個
工控威望: 3165 點
下載積分: 13384 分
在線時間: 686(小時)
注冊時間: 2008-08-03
最后登錄: 2026-01-24
查看卓發智能的主題 / 回貼

6樓發表于: 2010-05-19 10:27

只看該作者 | 小中大

這個你看看。是否對你有所幫助？

看這個行嗎.rar (10 K) 下载次数:16

相信自我！

nbwrk

樹不要皮必死無疑！人不要臉天下無敵！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 544 個
工控威望: 574 點
下載積分: 1080 分
在線時間: 96(小時)
注冊時間: 2007-11-18
最后登錄: 2019-11-02
查看nbwrk的主題 / 回貼

7樓發表于: 2010-05-19 11:31

只看該作者 | 小中大

三菱比OMRON的簡單可以直接比較的你輸入 = D0 D209 后面帶個輸出不就行了不用這么麻煩的

樓主留言：

熱心助人一個一個比較是不是步數太長了？主要是考慮這個原因

pretco123

不為失敗找理由，只為成功找方法

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2441 個
工控威望: 1803 點
下載積分: 84907 分
在線時間: 1543(小時)
注冊時間: 2008-04-15
最后登錄: 2026-01-23
查看pretco123的主題 / 回貼

8樓發表于: 2010-05-19 11:38

只看該作者 | 小中大

d0與D200~D209比較等于輸出.rar (11 K) 下载次数:7 自編的。不知道對否。參考下吧。

lxwcys

富士工控產品一級代理

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 61 個
工控威望: 248 點
下載積分: 547 分
在線時間: 18(小時)
注冊時間: 2010-05-18
最后登錄: 2024-03-24
查看lxwcys的主題 / 回貼

9樓發表于: 2010-05-19 12:27

只看該作者 | 小中大

4樓的方法還不如一個一個比較 ld= d0 d200 out m100這樣比較簡單容易看，如果與更多個數據比較就用四樓的

lingmin325

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lingmin325的主題 / 回貼

10樓發表于: 2010-05-19 17:48

只看該作者 | 小中大

有幾位大哥的小弟看著不是很明白有注釋就最好了

[ 此帖被lingmin325在2010-05-19 17:57重新編輯 ]

強哥

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 99 點
下載積分: 1726 分
在線時間: 30(小時)
注冊時間: 2010-05-19
最后登錄: 2025-06-18
查看強哥的主題 / 回貼

11樓發表于: 2010-05-19 22:59

只看該作者 | 小中大

圖片：

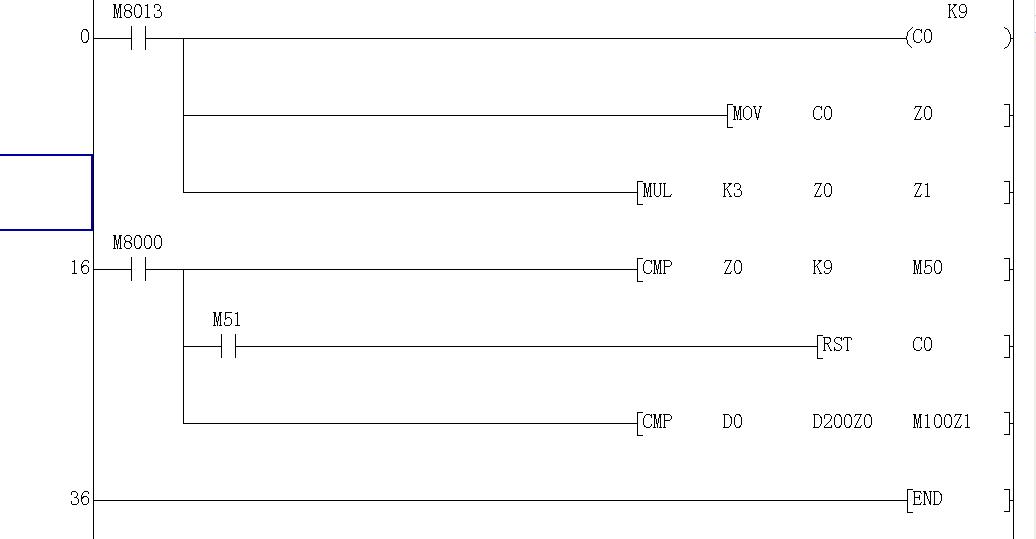

不好意思，白天事情太多，發的程序貌似有問題，修改了下
M8013是設置掃描周期
Z0是從0到9一直變化，最為變址加在D200后面
Z1是以0、3、6。。。27一直變化過去
用到的CMP指令的話，比如 CMP S1 S2 M0 ，當S1>S2時候 M0 ON;當S1=S2時，M1 ON;當S1<S2時，M2 ON，就是說總共占3個位，這也是為什么Z1要乘3的緣故
比較結果的話放在M100開始，每3個為一組，以此類推，可以做任意個數數據的比較，

樓主留言：

熱心助人 Z0從0到9一直變化，是指每一個掃描周期（M8013 一秒）變化的么？

[ 此帖被強哥在2010-05-19 23:09重新編輯 ]

本帖最近評分記錄：

下載積分:+1(lingmin325) 熱心助人謝 ..
