各位兄臺:

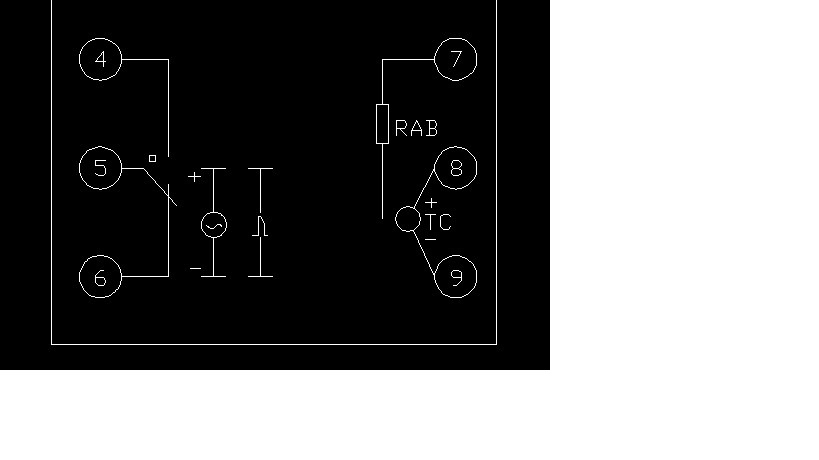

下圖為某溫控器的幾個針腳,由于說明書上沒有說明,小弟有有兩個問題,特向各位兄臺請教.
1.如圖中所示,4,5,6三腳為一對常開常閉觸點,
其中5腳和6腳的標識難道是有源輸出?
為有源輸出的話,我測試卻沒有電壓...
5和6腳的交流符號和正負符號什么意思?
那個波形圖有是什么意思?
2.圖右側中,8和9腳因為標了正負,應該是連熱電偶吧?
7腳難道是接pt100用的 ?忘各位兄臺賜教一二,多謝多謝
