樓主發表于: 2010-08-26 10:05

只看樓主 | 小中大

電機星三角手動起動時K1閉合，用按鈕控制接觸器起動及停止。PLC自動控制時，K2線圈得電，常開觸點閉合起動，K2失電停止工作(想利用PLC一個輸出點控制三個接觸器進行星三角起動及停止，這樣是否利用PLC控制中間繼電器再控制三個接觸器工作)。請問控制是否安全可行,另怎樣操作還會好些，可否畫圖說明。謝！

zhuls

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 120 個
工控威望: 363 點
下載積分: 6767 分
在線時間: 222(小時)
注冊時間: 2009-07-03
最后登錄: 2021-04-23
查看zhuls的主題 / 回貼

1樓發表于: 2010-08-26 11:16

只看該作者 | 小中大

中間繼電器K1\K2之間要互鎖。

臥龍灣

學習是寶

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 347 個
工控威望: 684 點
下載積分: 17101 分
在線時間: 339(小時)
注冊時間: 2010-03-08
最后登錄: 2025-10-22
查看臥龍灣的主題 / 回貼

2樓發表于: 2010-08-26 11:17

只看該作者 | 小中大

應該沒問題我看行

臥龍灣

學習是寶

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 347 個
工控威望: 684 點
下載積分: 17101 分
在線時間: 339(小時)
注冊時間: 2010-03-08
最后登錄: 2025-10-22
查看臥龍灣的主題 / 回貼

3樓發表于: 2010-08-26 11:19

只看該作者 | 小中大

不過熱繼電器要調成手動復位的

jfjb88

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 147 點
下載積分: 559 分
在線時間: 59(小時)
注冊時間: 2009-09-18
最后登錄: 2018-10-02
查看jfjb88的主題 / 回貼

4樓發表于: 2010-08-26 19:28

只看該作者 | 小中大

請各位發表意見

工控學子

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 203 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

5樓發表于: 2010-08-27 00:58

只看該作者 | 小中大

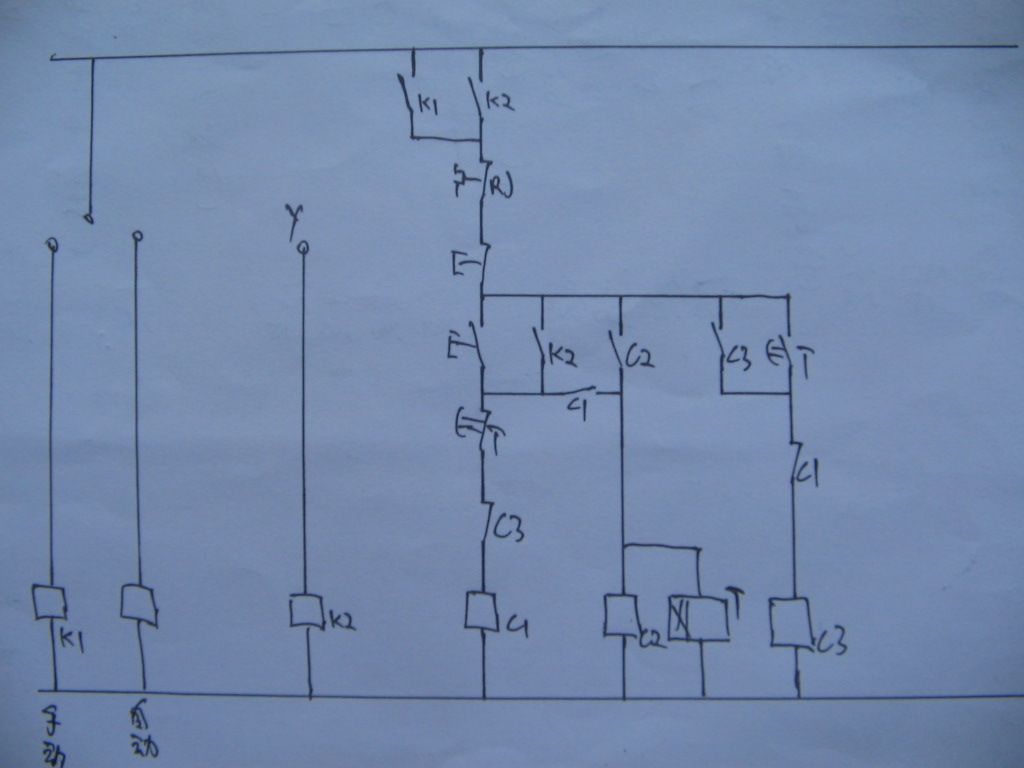

圖片：

這是我個人的看法，請指教。

aaweihua

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 517 個
工控威望: 894 點
下載積分: 17631 分
在線時間: 282(小時)
注冊時間: 2009-11-05
最后登錄: 2022-10-23
查看aaweihua的主題 / 回貼

6樓發表于: 2010-08-27 08:52

只看該作者 | 小中大

電機星三角啟動沒有必要用PLC控制吧？

zhuls

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 120 個
工控威望: 363 點
下載積分: 6767 分
在線時間: 222(小時)
注冊時間: 2009-07-03
最后登錄: 2021-04-23
查看zhuls的主題 / 回貼

7樓發表于: 2010-08-27 11:54

只看該作者 | 小中大

我一直都是這樣用的，到現在為止沒有發現有什么問題

附件：

星三角降壓?jiǎn)?dòng)手動自動控制.rar (112 K) 下載次數:49

jfjb88

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 147 點
下載積分: 559 分
在線時間: 59(小時)
注冊時間: 2009-09-18
最后登錄: 2018-10-02
查看jfjb88的主題 / 回貼

8樓發表于: 2010-08-27 22:27

只看該作者 | 小中大

請問各位高手還有沒有好的建議

252080

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看252080的主題 / 回貼

9樓發表于: 2010-08-27 23:01

只看該作者 | 小中大

不錯！樓上說的很對，就是熱繼復位安全問題要考慮，手動自動互鎖也要

smallnick

do good

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 322 個
工控威望: 1582 點
下載積分: 13569 分
在線時間: 707(小時)
注冊時間: 2008-11-16
最后登錄: 2021-07-18
查看smallnick的主題 / 回貼

10樓發表于: 2010-08-29 16:34

只看該作者 | 小中大

PLC控制完全可行啊
