樓主  發表于: 2011-03-13 20:49
圖片：

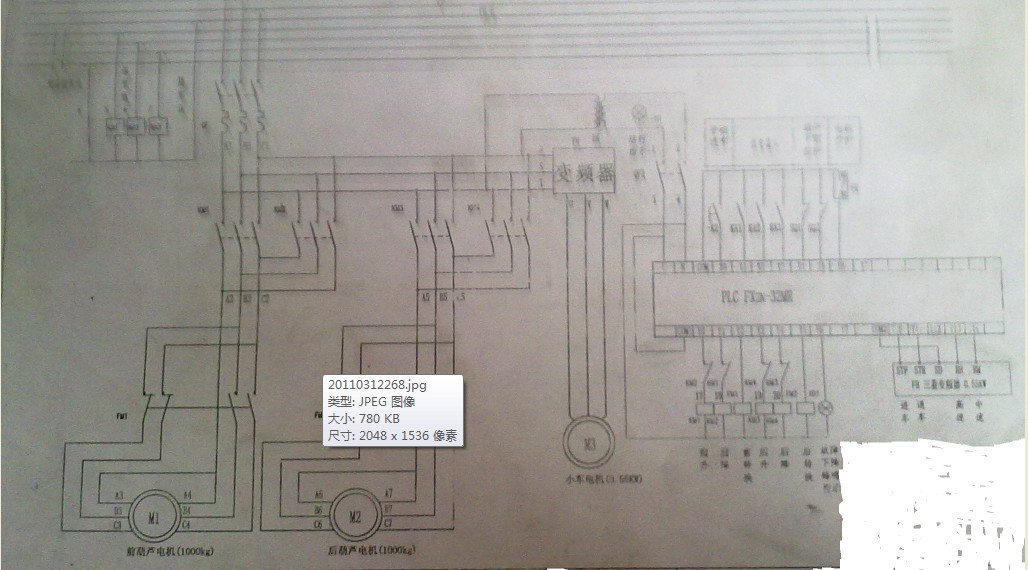

下面是原理圖，用的空開是63A西門子的，然后電機的額定電流時3.7A，前面兩個電機是PLC控制，變頻器控制行走電機，現在的故障就是空開跳閘，電機都是好的，麻煩高手幫我分析下可能出現問題的原因。。。謝謝了！！！
    線路已經查了，都沒問題，每個接觸器也都量了都是好的，現在就是找不到毛病到底在哪，別人說是中間繼電器的響應時間跟接觸器以及PLC有點沖突，導致的，我就不知道是不是這個原因。。。還有一個現象就是M2電機工作的時候三廂電流兩廂是2.5A，另外一個是1.5A，但是線路都沒毛病，出現這樣的現象正常么？
   各位大師 能給些建議不？？
[ 此帖被zy81567625在2011-03-13 21:52重新編輯 ]
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
1樓  發表于: 2011-03-13 20:57
這問題 簡單啊   一路一路拆掉試 用排除法來修理

如果 是變頻器 那一路出了問題 再拆 掉電機試唄





揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
zy81567625
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 107 點
下載積分: 621 分
在線時間: 5(小時)
注冊時間: 2011-03-12
最后登錄: 2023-03-06
查看zy81567625的 主題 / 回貼
2樓  發表于: 2011-03-13 21:08
我就是已經查了撒。線路都沒問題，每個接觸器也都量了都是好的，現在就是找不到毛病到底在哪，別人說是中間繼電器的響應時間跟接觸器以及PLC有點沖突，導致的，我就不知道是不是這個原因。。。還有一個現象就是M2電機工作的時候三廂電流兩廂是2.5A，另外一個是1.5A，但是線路都沒毛病，出現這樣的現象正常么？
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
3樓  發表于: 2011-03-13 22:07
空開是怎么跳的？

是正常工作到一定時間突然跳呢？   這個情況一般過載 過電流的可能比較大   負責過大  查電機

還是電機一啟動或其它元器件一啟動就跳呢？   這個情況一般是短路 或 接地漏電跳閘   查元器件 線路
樓主留言：
可以工作5、6個小時左右，然后空開就跳了，是普通的那種空開。。謝謝！！我可以加你Q不？
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
4樓  發表于: 2011-03-13 22:10
事出必有因

如果你確定 電機 線路 電器 什么都沒問題

那就是空開的問題了
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
detect
小心慎言，莫走邪道
級別: 略有小成
精華主題: 0
發帖數量: 274 個
工控威望: 474 點
下載積分: 1356 分
在線時間: 145(小時)
注冊時間: 2009-02-10
最后登錄: 2015-03-29
查看detect的 主題 / 回貼
5樓  發表于: 2011-03-13 22:31
建議樓主重新整理下思路，問題沒那么復雜的，
4樓提示的有理
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
6樓  發表于: 2011-03-14 07:24
電源線某處破皮 導致的短路或接地故障

這類故障 一般情況下正常

一旦電源線破皮處碰到某個特定地方或震動巨大  就會跳空開了
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
jxh668
jxh668
級別: 工控俠客
精華主題: 0
發帖數量: 1373 個
工控威望: 2170 點
下載積分: 3998 分
在線時間: 831(小時)
注冊時間: 2009-12-21
最后登錄: 2025-10-11
查看jxh668的 主題 / 回貼
7樓  發表于: 2011-03-14 08:04
變頻器單獨接空開，和其他電機分開
來看看 ，有用的就下了。深圳的可找我呵
leowangfeng
級別: 略有小成
精華主題: 0
發帖數量: 134 個
工控威望: 314 點
下載積分: 3406 分
在線時間: 327(小時)
注冊時間: 2011-03-09
最后登錄: 2015-12-24
查看leowangfeng的 主題 / 回貼
8樓  發表于: 2011-03-14 08:05
用排除法，手動啟動！
415zjl
好好學習，做好工控
級別: 略有小成
精華主題: 0
發帖數量: 108 個
工控威望: 219 點
下載積分: 3321 分
在線時間: 91(小時)
注冊時間: 2010-04-19
最后登錄: 2023-02-26
查看415zjl的 主題 / 回貼
9樓  發表于: 2011-03-14 11:29
問題很可能出在你前面兩個電機的控制線路上，沒有辦法看見你的二次回路，你可以先去掉一個放向的運行看看，一般來說空開跳基本都是短路現象。你的設備都單個檢查過了，應該不存在設備故障短路現象，那么只有一種可能你的相線之間可能在啟動后出現短路，所以要看看你的控制回路有沒有問題。
樓主留言：
控制回路的線都沒有人改過啊。。
dujiang100
我是一只小小鳥
級別: 家園常客
精華主題: 0
發帖數量: 426 個
工控威望: 642 點
下載積分: 1895 分
在線時間: 243(小時)
注冊時間: 2011-03-11
最后登錄: 2024-05-22
查看dujiang100的 主題 / 回貼
10樓  發表于: 2011-03-14 11:47
別人說是中間繼電器的響應時間跟接觸器以及PLC有點沖突，導致的
這個問題好辦，你把PLC上下兩個動作設定一秒鐘的延時不就行了。
linglong
級別: 略有小成
精華主題: 0
發帖數量: 276 個
工控威望: 445 點
下載積分: 1421 分
在線時間: 1170(小時)
注冊時間: 2008-07-13
最后登錄: 2025-10-10
查看linglong的 主題 / 回貼
11樓  發表于: 2011-03-14 12:30
空開是不是三相帶漏電的，換一個三相四線帶漏電的
