工控人家園 西門子工控論壇 S7 CPU315-2 DP程式查修問題救命~~~

momo0720

人外有人,天外有天!

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 454 個
工控威望: 2028 點
下載積分: 19664 分
在線時間: 615(小時)
注冊時間: 2009-09-11
最后登錄: 2025-06-19
查看momo0720的主題 / 回貼

樓主發表于: 2013-11-02 09:21

只看樓主 | 小中大

請問前輩
我在OP27上面看到風量計呈現負值
怎麼知道要看PLC的哪個一區塊呢?

不好意思
另一個問題是
PLC上面 S開頭的是被保護的
那下載到電腦的程式都不會有這些程式
這樣的話如果換新的CPU的話
如果單純把下載到電腦上面的程式傳到新的PLC的話
是不是也不能操作?

[ 此帖被momo0720在2013-11-02 09:37重新編輯 ]

http://blog.xuite.net/fa.system/twblog

gezhicheng

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 115 個
工控威望: 241 點
下載積分: 778 分
在線時間: 74(小時)
注冊時間: 2008-07-14
最后登錄: 2017-10-13
查看gezhicheng的主題 / 回貼

1樓發表于: 2013-11-02 09:26

只看該作者 | 小中大

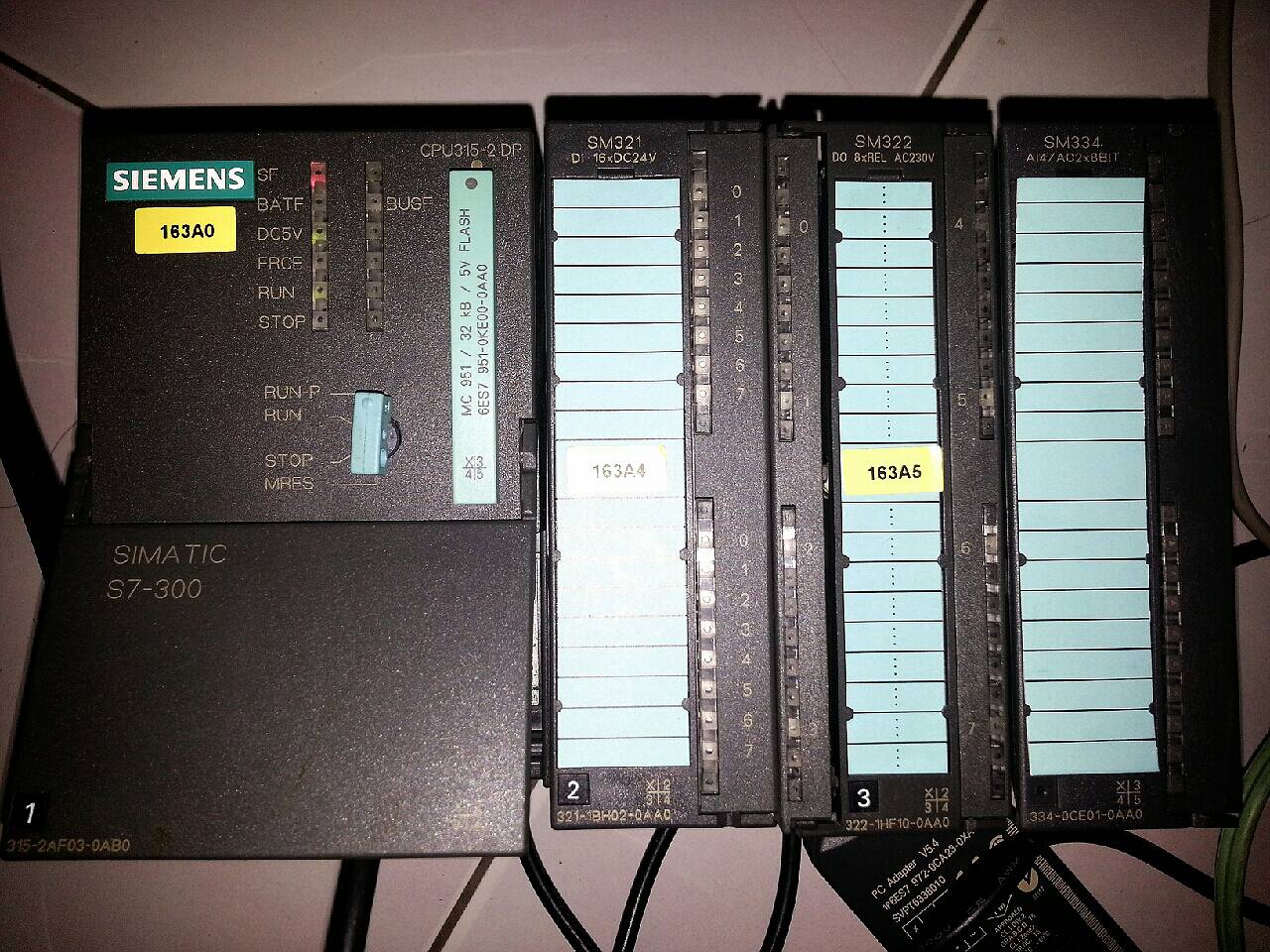

SM334模塊

本帖最近評分記錄：

下載積分:+1(momo0720) 熱心助人！

momo0720

人外有人,天外有天!

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 454 個
工控威望: 2028 點
下載積分: 19664 分
在線時間: 615(小時)
注冊時間: 2009-09-11
最后登錄: 2025-06-19
查看momo0720的主題 / 回貼

2樓發表于: 2013-11-02 09:36

只看該作者 | 小中大

引用
引用第1樓gezhicheng于2013-11-02 09:26發表的 :
SM334模塊

是的
但是 PLC的區塊是要看哪一個?

http://blog.xuite.net/fa.system/twblog

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5168 個
工控威望: 7529 點
下載積分: 162573 分
在線時間: 3250(小時)
注冊時間: 2007-11-21
最后登錄: 2025-10-19
查看sjm213的主題 / 回貼

3樓發表于: 2013-11-02 09:38

只看該作者 | 小中大

如果有OP27的程序，你找一下該溫度顯示所用的地址，然后在PLC程序中查找；
如果沒有，需要看PLC硬件設置SM334分配的地址，然后找PIW***（根據使用哪個通道，地址并不固定但在硬件配置設定范圍內）。

本帖最近評分記錄：

下載積分:+5(momo0720) 真是好人！

momo0720

人外有人,天外有天!

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 454 個
工控威望: 2028 點
下載積分: 19664 分
在線時間: 615(小時)
注冊時間: 2009-09-11
最后登錄: 2025-06-19
查看momo0720的主題 / 回貼

4樓發表于: 2013-11-02 09:54

只看該作者 | 小中大

引用
引用第3樓sjm213于2013-11-02 09:38發表的 :
如果有OP27的程序，你找一下該溫度顯示所用的地址，然后在PLC程序中查找；
如果沒有，需要看PLC硬件設置SM334分配的地址，然后找PIW***（根據使用哪個通道，地址并不固定但在硬件配置設定范圍內）。

謝謝版主教導
我試試看~

http://blog.xuite.net/fa.system/twblog

momo0720

人外有人,天外有天!

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 454 個
工控威望: 2028 點
下載積分: 19664 分
在線時間: 615(小時)
注冊時間: 2009-09-11
最后登錄: 2025-06-19
查看momo0720的主題 / 回貼

5樓發表于: 2013-11-02 10:28

只看該作者 | 小中大

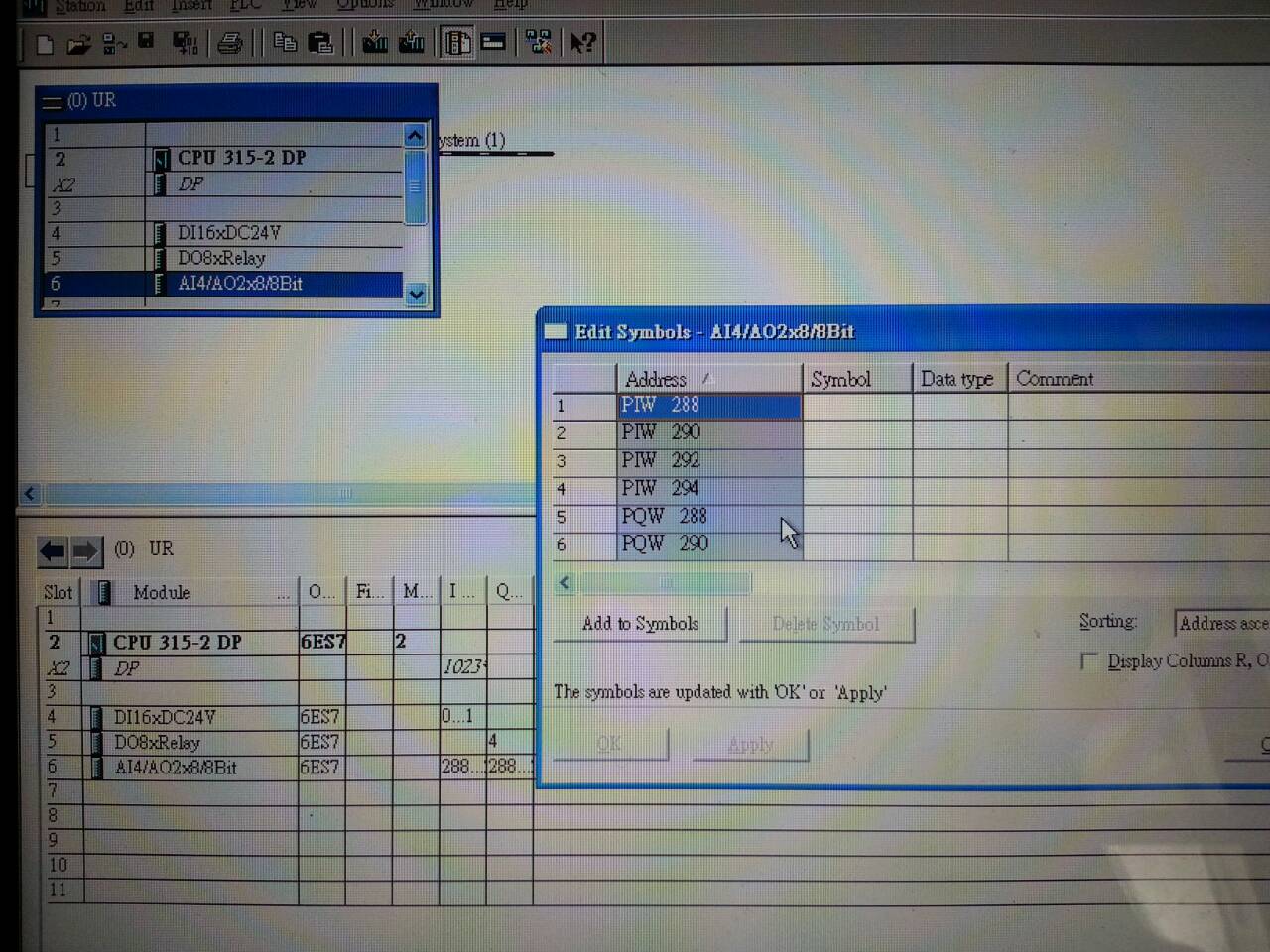

版主已經看到PIW了
那PLC上面怎麼找到呢?
不好意思
因為平常都用三菱跟OMRON的
西門子沒用過.....
不是很懂......
Sorry

http://blog.xuite.net/fa.system/twblog

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5168 個
工控威望: 7529 點
下載積分: 162573 分
在線時間: 3250(小時)
注冊時間: 2007-11-21
最后登錄: 2025-10-19
查看sjm213的主題 / 回貼

6樓發表于: 2013-11-03 14:23

只看該作者 | 小中大

看硬件接線，第一個通道就是PIW288；第二個PIW290……

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3348 個
工控威望: 3199 點
下載積分: 70738 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-10-09
查看wwcwwc的主題 / 回貼

7樓發表于: 2013-11-04 13:11

只看該作者 | 小中大

采用交叉引用功能，把過濾選擇piw選上，雙擊該地址系統自動指向程序段。
