樓主發表于: 2017-04-25 08:03

只看樓主 | 小中大

在s7-200的模擬量程序中出現信號干擾是否可以在模塊接口處并聯個104的電容來解決...

cjm1234

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2168 個
工控威望: 17166 點
下載積分: 17477 分
在線時間: 3647(小時)
注冊時間: 2014-01-09
最后登錄: 2026-01-29
查看cjm1234的主題 / 回貼

1樓發表于: 2017-04-25 11:56

只看該作者 | 小中大

PLC電源用隔離變壓器，信號線用頻蔽線，PLC做個頻蔽罩。

mapeng790

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 106 點
下載積分: 702 分
在線時間: 3(小時)
注冊時間: 2017-04-21
最后登錄: 2022-06-29
查看mapeng790的主題 / 回貼

2樓發表于: 2017-04-27 10:17

只看該作者 | 小中大

電容起不了作用，1樓說的靠譜！再一個，可以檢查下附近有沒有大電流設備，還有像對講機之類的無線電信號設備！這些都有可能造成影響

haiyouyang

LabVIEW & C++

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 170 個
工控威望: 8154 點
下載積分: 44880 分
在線時間: 927(小時)
注冊時間: 2011-03-29
最后登錄: 2026-01-29
查看haiyouyang的主題 / 回貼

3樓發表于: 2017-04-27 10:28

只看該作者 | 小中大

2種方式解決：
1.簡單的硬件濾波；2軟件濾波。
硬件濾波，可以采用電阻+電容+電阻的方式：510的電阻+1uf電容+510的電阻。缺點：對信號有損失，信號有延遲。
軟件濾波有很多種方式，我采用的是取上一次值得30%+當前采樣值的70%，作為需要的數據。比例可以做在屏上修改。
我自己，是2種方式結合使用。

musksun

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 102 點
下載積分: 102677 分
在線時間: 252(小時)
注冊時間: 2017-04-25
最后登錄: 2026-01-29
查看musksun的主題 / 回貼

4樓發表于: 2017-04-27 14:07

只看該作者 | 小中大

加幾個磁環試試看

清水樓臺

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 45 個
工控威望: 208 點
下載積分: 819 分
在線時間: 31(小時)
注冊時間: 2008-04-22
最后登錄: 2026-01-22
查看清水樓臺的主題 / 回貼

5樓發表于: 2017-04-27 21:03

只看該作者 | 小中大

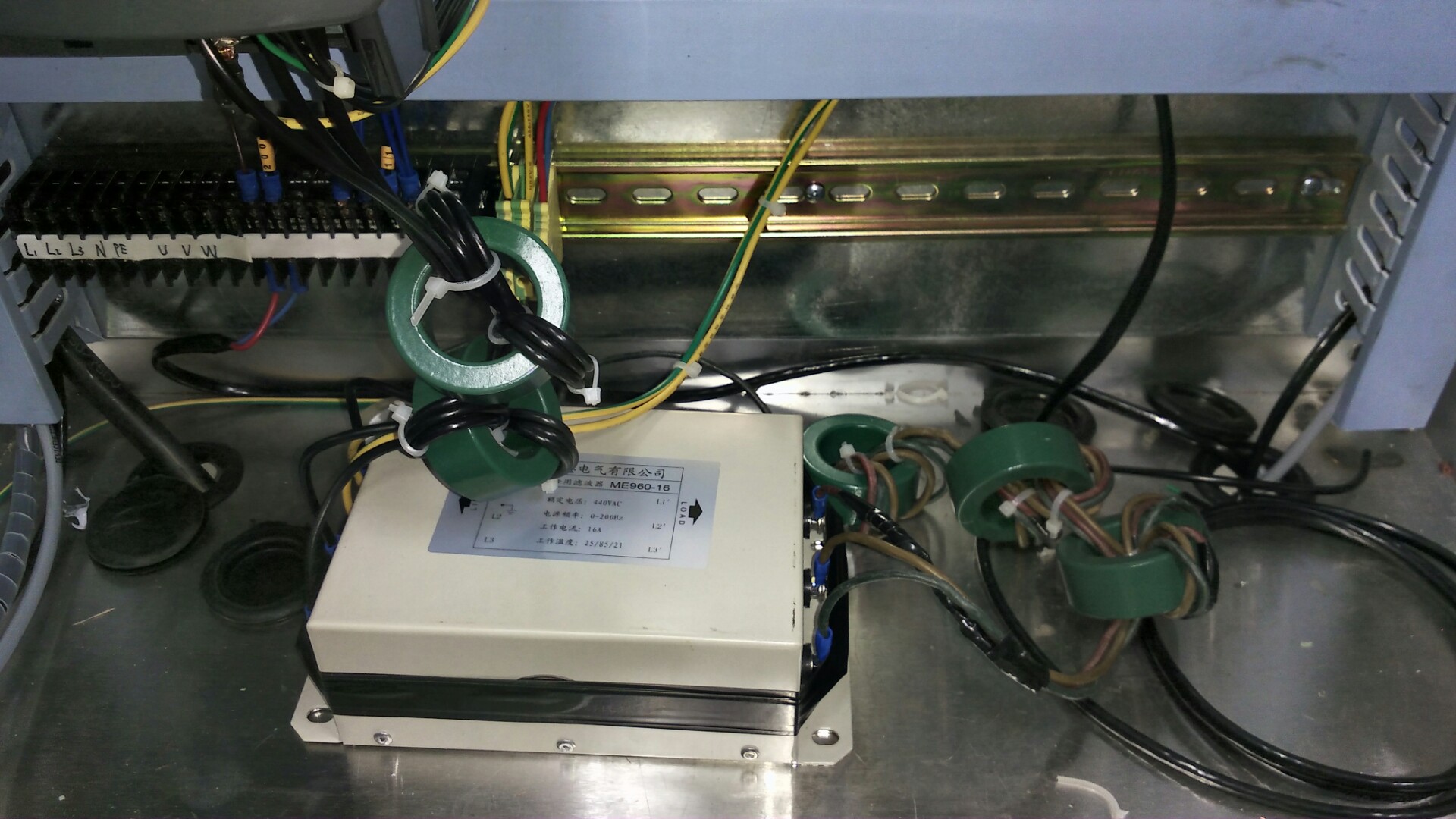

圖片：

加磁環

[ 此帖被清水樓臺在2017-04-27 21:10重新編輯 ]

十八皇子

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 45 個
工控威望: 539 點
下載積分: 16590 分
在線時間: 48(小時)
注冊時間: 2015-03-28
最后登錄: 2025-08-15
查看十八皇子的主題 / 回貼

6樓發表于: 2017-05-06 09:01

只看該作者 | 小中大

第一用屏蔽電纜并且做好接地第二程序做濾波處理。第三強電弱點要分開布線。

wg306958791

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 121 點
下載積分: 710 分
在線時間: 10(小時)
注冊時間: 2017-05-15
最后登錄: 2025-02-13
查看wg306958791的主題 / 回貼

7樓發表于: 2017-05-15 15:18

只看該作者 | 小中大

用信號轉換器將4-20MA的電流信號轉換成電壓信號，會穩的多，我是這樣干的

用心回復

大道至簡

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 492 個
工控威望: 772 點
下載積分: 1744 分
在線時間: 166(小時)
注冊時間: 2017-03-08
最后登錄: 2026-01-29
查看用心回復的主題 / 回貼

8樓發表于: 2017-06-02 17:04

只看該作者 | 小中大

http://mp.weixin.qq.com/s/P0yRnCR9gxYuQ46Em5EpFw
這篇文章專門講的是模擬量信號干擾的解決方案
你可以參考下
http://mp.weixin.qq.com/s/B1lD5BuGnr9BdwGk8dkE0Q
這篇文章講的是變頻器對PLC模擬量的干擾問題
