zhangbentong
級別: 正式會員
精華主題: 0
發帖數量: 26 個
工控威望: 90 點
下載積分: 904 分
在線時間: 26(小時)
注冊時間: 2023-11-09
最后登錄: 2025-08-16
查看zhangbentong的 主題 / 回貼
樓主  發表于: 2023-12-02 10:41
各位大師！博圖WINCC畫面支持加背景圖片嗎  不是添加圖片移到最底層 ，因為移到最底層時，我們在添加其他元件，進行多個元件鼠標圈選  ，底層圖片會影響選擇，隱藏圖片層可以，但是又失去了圖片的參照，總之有背景圖片功能是最好的，不知道WINCC是否能實現這一基本的功能
zhangbentong
級別: 正式會員
精華主題: 0
發帖數量: 26 個
工控威望: 90 點
下載積分: 904 分
在線時間: 26(小時)
注冊時間: 2023-11-09
最后登錄: 2025-08-16
查看zhangbentong的 主題 / 回貼
1樓  發表于: 2023-12-02 10:43
據悉應該是不支持背景圖片，看似在其他各廠家都具備的簡單的功能，在西門子這里成了大難題，很難開發吧
13821917697
承接電氣自動化項目、電氣接線圖設計、IO點表、電氣元器件選型
級別: 工控俠客
精華主題: 0
發帖數量: 798 個
工控威望: 3225 點
下載積分: 13905 分
在線時間: 1280(小時)
注冊時間: 2019-12-26
最后登錄: 2025-11-04
查看13821917697的 主題 / 回貼
2樓  發表于: 2023-12-02 12:19
圖片：
啥玩意說請勿聯系發送相同主題
13821917697
承接電氣自動化項目、電氣接線圖設計、IO點表、電氣元器件選型
級別: 工控俠客
精華主題: 0
發帖數量: 798 個
工控威望: 3225 點
下載積分: 13905 分
在線時間: 1280(小時)
注冊時間: 2019-12-26
最后登錄: 2025-11-04
查看13821917697的 主題 / 回貼
3樓  發表于: 2023-12-02 12:21

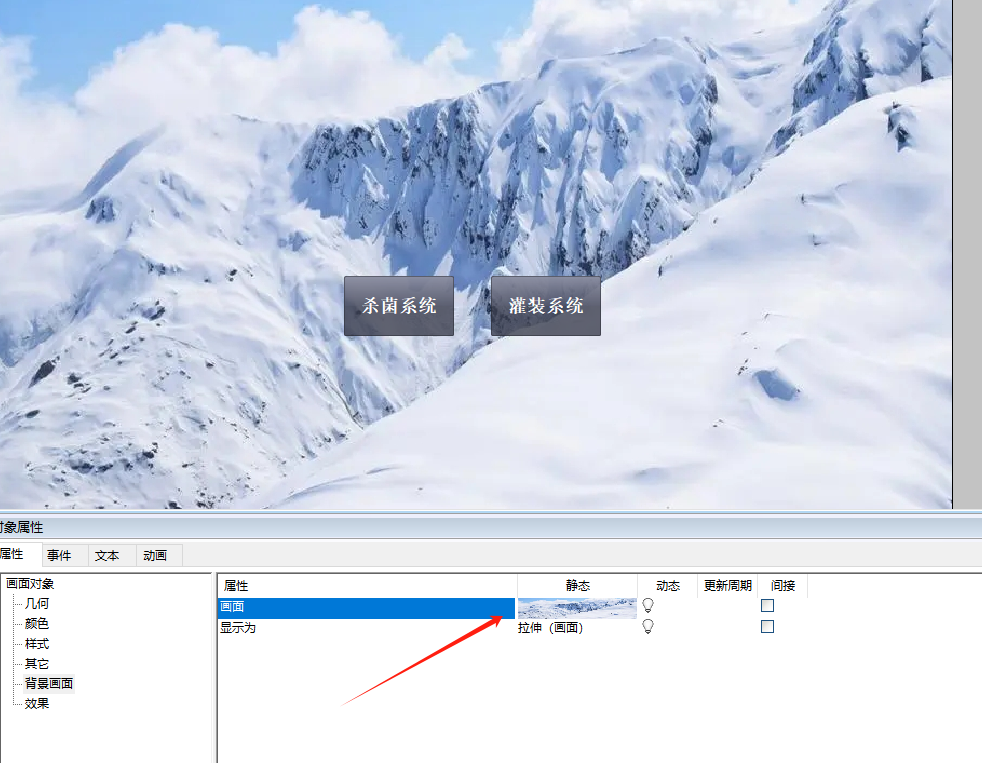

你把你的圖片放到項目GraCS文件夾內，然后這樣操作就可以了，但是前提你圖片的尺寸要跟畫面窗口尺寸一致，否則你拉伸的話會失真。另外我這是經典wincc 你博圖wincc應該也差不多。
zhangbentong
級別: 正式會員
精華主題: 0
發帖數量: 26 個
工控威望: 90 點
下載積分: 904 分
在線時間: 26(小時)
注冊時間: 2023-11-09
最后登錄: 2025-08-16
查看zhangbentong的 主題 / 回貼
4樓  發表于: 2023-12-02 17:14
博圖WINCC貌似不行，找不到你圖中那些選項
wnd7692
級別: 家園�？�
精華主題: 0
發帖數量: 17 個
工控威望: 892 點
下載積分: 14979 分
在線時間: 80(小時)
注冊時間: 2022-03-02
最后登錄: 2025-11-04
查看wnd7692的 主題 / 回貼

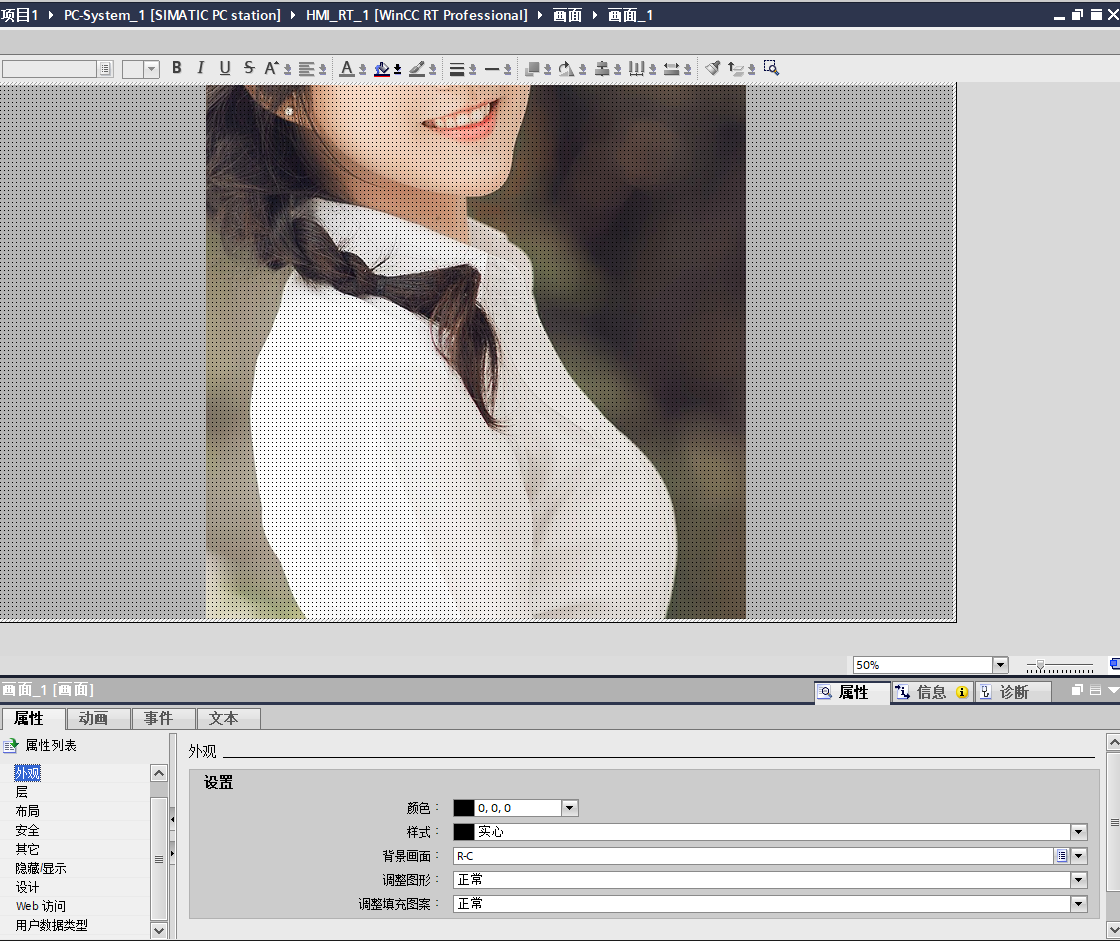

5樓  發表于: 2023-12-05 10:10

快樂小超
級別: 正式會員
精華主題: 0
發帖數量: 50 個
工控威望: 77 點
下載積分: 1447 分
在線時間: 4(小時)
注冊時間: 2021-05-19
最后登錄: 2024-03-13
查看快樂小超的 主題 / 回貼
6樓  發表于: 2023-12-05 14:17
mr_liu
學海無涯，劃水度日
級別: 論壇先鋒
精華主題: 0
發帖數量: 372 個
工控威望: 1034 點
下載積分: 576 分
在線時間: 125(小時)
注冊時間: 2021-04-13
最后登錄: 2025-09-05
查看mr_liu的 主題 / 回貼
7樓  發表于: 2023-12-07 15:55
直接搞個畫面，作為背景畫面不就OK了
