工控人家園 觸摸屏技術論壇 三菱GOT1030觸摸屏基本畫面自動切換

jiang821058

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 115 點
下載積分: 507 分
在線時間: 3(小時)
注冊時間: 2012-09-03
最后登錄: 2012-10-26
查看jiang821058的主題 / 回貼

樓主發表于: 2012-10-03 16:58

只看樓主 | 小中大

各位大蝦們，有個我糾結了好久的問題在這里向大家請教了:

想問下如何實現三菱GOT1030觸摸屏基本畫面自動切換的功能，打個比方，如果我想在位軟元件”M2"從 OFF到ON的情況下實現基本畫面的自動切換（例如：從畫面1切換到畫面3），想問下如何在GTdesigner中進行相應的編程，先謝了，我看了好久軟件的手冊，還是沒有發現，只能靠各位了。

烏龜船長

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1212 個
工控威望: 7635 點
下載積分: 1280 分
在線時間: 2673(小時)
注冊時間: 2007-03-21
最后登錄: 2025-10-13
查看烏龜船長的主題 / 回貼

1樓發表于: 2012-10-03 17:13

只看該作者 | 小中大

有個畫面切換軟元件，=1的時候跳到畫面1，，=2跳到黃面2，有疑問再說

樓主留言：

謝謝，您說的畫面切換軟元件是字軟元件D嗎？需要對應設置PLC的程序是嗎？

烏龜船長

級別: 網絡英雄

發送短信
加為好友

2樓發表于: 2012-10-03 19:10

只看該作者 | 小中大

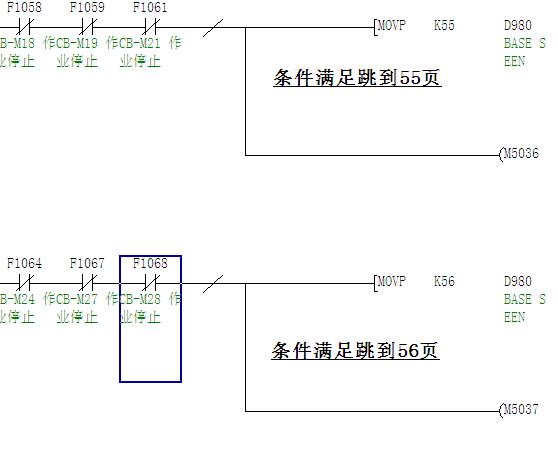

圖片：

請參考此程序

樓主留言：

非常感謝，我用了那種方法成功了，還想再請教下，以前的GOT F930用SWOPC-FXDU/WIN的軟件可以不在PLC程序里寫相應的程序，僅在觸摸屏軟件上設置就可以了，在GOT1000里可以實現嗎，僅使用GOT內部的軟元件，就實現相應的畫面跳轉（不是通過觸摸開關），謝謝

qq309221021

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 114 點
下載積分: 486 分
在線時間: 1(小時)
注冊時間: 2012-05-15
最后登錄: 2016-11-02
查看qq309221021的主題 / 回貼

3樓發表于: 2012-10-07 20:41

只看該作者 | 小中大

在密碼設置那邊，有個畫面設置，設置軟元件。

jiang821058

級別: 探索解密

發送短信
加為好友

4樓發表于: 2012-10-08 11:57

只看該作者 | 小中大

非常感謝，我用了一樓那種方法成功了，還想再請教大家下，以前的GOT F930用SWOPC-FXDU/WIN的軟件可以不在PLC程序里寫相應的程序，僅在觸摸屏軟件上設置就可以了，在GOT1000里可以實現嗎，僅使用GOT內部的軟元件，就實現相應的畫面跳轉（不是通過觸摸開關），有哪位大佬可以指點下，謝謝
