工控人家園 三菱工控論壇 初學者，見笑，關于FX2N PLC采集FX2N-4AD模擬量信號的編程

«
1
2
»
Pages: 1/2 Go

yjm0824

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 173 點
下載積分: 1476 分
在線時間: 18(小時)
注冊時間: 2012-03-08
最后登錄: 2017-12-28
查看yjm0824的主題 / 回貼

樓主發表于: 2012-04-01 09:18

只看樓主 | 小中大

初學者，見笑，我想采集0號位置的外接模塊FX2N-4AD的信號，4個通道，1和2通道為電壓0-10V,3和4通道為-20mA到20mA電流信號，1通道采集的數據存放到D1210，2通道采集的數據存放到D1211，3通道采集的數據存放到D1000，4通道采集的數據存放到D1002,請問程序該怎么編？

徘徊

有些人，有些事，都很徘徊。俺不做這樣的人！

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 187 點
下載積分: 790 分
在線時間: 90(小時)
注冊時間: 2011-08-08
最后登錄: 2025-02-12
查看徘徊的主題 / 回貼

1樓發表于: 2012-04-01 09:21

只看該作者 | 小中大

如果采用三菱GX work2編程的話，智能模塊里面有自動刷新地址哦。。直接設置通道值存放地址就好了。

如果用程序編程也很簡單啊。去看下4AD的手冊里面，有程序示例的。

yjm0824

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 173 點
下載積分: 1476 分
在線時間: 18(小時)
注冊時間: 2012-03-08
最后登錄: 2017-12-28
查看yjm0824的主題 / 回貼

2樓發表于: 2012-04-01 09:33

只看該作者 | 小中大

程序范例看過了，我剛開始學，不是很理解

jk090901

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 138 個
工控威望: 288 點
下載積分: 899 分
在線時間: 116(小時)
注冊時間: 2009-09-14
最后登錄: 2025-05-02
查看jk090901的主題 / 回貼

3樓發表于: 2012-04-01 16:15

只看該作者 | 小中大

4AD的手冊看有過嗎？很詳盡，基本就是照抄！把每個緩沖存儲器（BFM#0~#31）的用途看好了，然后就是設置/讀取了。有的是字，有的是位，看清楚啊！

2395432544

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 165 點
下載積分: 2422 分
在線時間: 21(小時)
注冊時間: 2012-03-26
最后登錄: 2018-05-24
查看2395432544的主題 / 回貼

4樓發表于: 2012-04-01 19:16

只看該作者 | 小中大

好好學習

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 682 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

5樓發表于: 2012-04-01 19:42

只看該作者 | 小中大

沒錯看看手冊就知了，基本上就是照抄的

許澤民

大明

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 73 個
工控威望: 223 點
下載積分: 298 分
在線時間: 37(小時)
注冊時間: 2009-08-16
最后登錄: 2025-05-08
查看許澤民的主題 / 回貼

6樓發表于: 2012-04-02 17:29

只看該作者 | 小中大

看看，學習下

大概大概

科技改變未來

知識就是讓你禿頭的力量

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 539 個
工控威望: 759 點
下載積分: 10389 分
在線時間: 439(小時)
注冊時間: 2011-04-18
最后登錄: 2025-01-13
查看科技改變未來的主題 / 回貼

7樓發表于: 2012-04-02 23:14

只看該作者 | 小中大

路過學習

wuhongkuo

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 144 點
下載積分: 467 分
在線時間: 11(小時)
注冊時間: 2011-05-25
最后登錄: 2021-06-15
查看wuhongkuo的主題 / 回貼

8樓發表于: 2012-04-03 01:15

只看該作者 | 小中大

cmy888

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 107 點
下載積分: 1765 分
在線時間: 12(小時)
注冊時間: 2011-04-02
最后登錄: 2024-10-28
查看cmy888的主題 / 回貼

9樓發表于: 2012-04-03 16:02

只看該作者 | 小中大

我正好也用到，有用

fang1796

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 267 個
工控威望: 308 點
下載積分: 125884 分
在線時間: 266(小時)
注冊時間: 2009-03-25
最后登錄: 2025-10-20
查看fang1796的主題 / 回貼

10樓發表于: 2012-04-04 12:58

只看該作者 | 小中大

俺也是“看書郎中”，“摸著石頭還沒過河”呢！支持一下了！

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 613(小時)
注冊時間: 2009-09-13
最后登錄: 2025-09-09
查看meipingboy的主題 / 回貼

11樓發表于: 2012-04-04 14:10

只看該作者 | 小中大

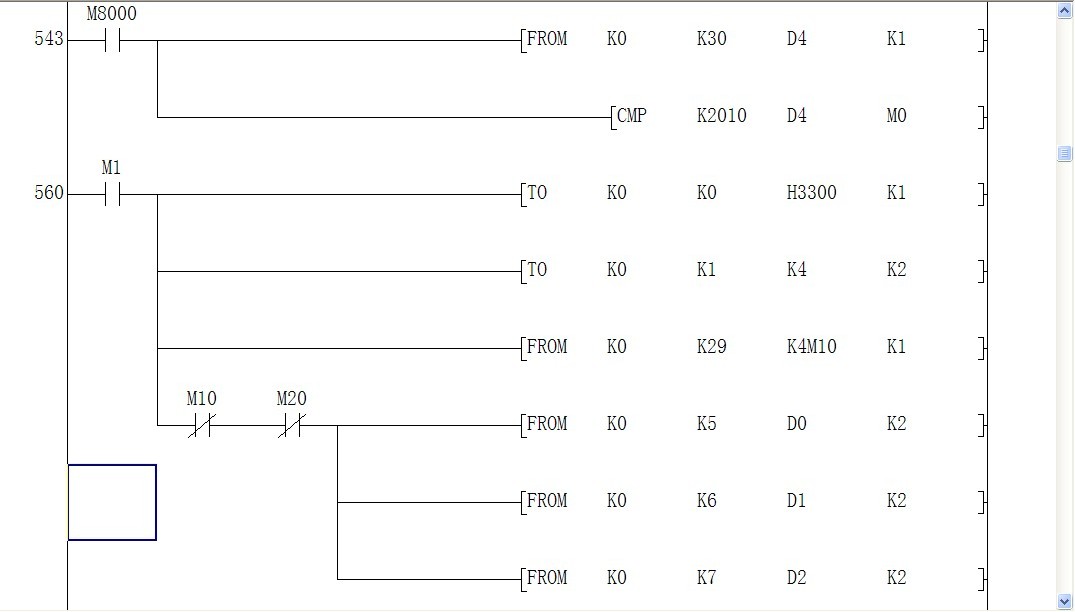

下面是我給我們公司設計的一種設備，所用二個模擬檢測數據，電壓型，0--10V，用了二個通道
一個通道是輸出 D0
第二個通道輸出 D1
第三個通道輸出 D2 沒接線，所以沒顯示。
第四個通道程序沒編輸出。
你可以參考一下，把D0 、D1 、D2分別改成 D1210、D1211、D1000。再增加第四通道就OK了。

活到老學到老：還有 8 分沒學到

«
