樓主發表于: 2014-04-15 19:53

只看樓主 | 小中大

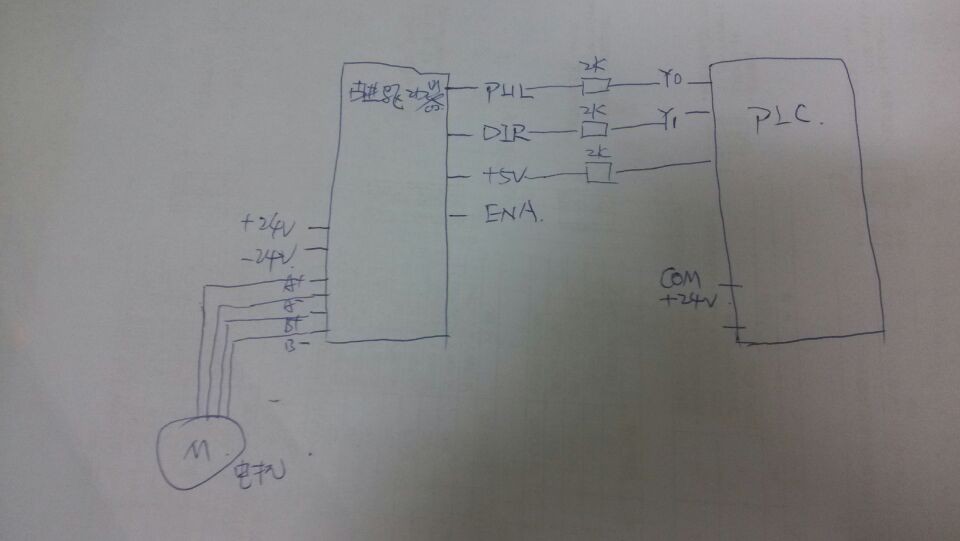

圖片：

三菱Q系列PLC，CUP 是Q02H，現在想控制步進電機，不需要定位模塊吧，還有步進驅動器的5V和PLC怎么連接，只能加一個2K的電阻嗎？有別的方法嗎？上傳一張電路圖大神給看看，謝謝啦.....哪位大哥有控制步進電機的案例呀，主要是接線圖這塊，小弟感激不敬......
還有三菱FX2N-32MRPLC能發簡單的脈沖嗎？這個PLC只有輸入和輸出功能嗎？

quantkmc

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 4 個
工控威望: 122 點
下載積分: 577 分
在線時間: 2(小時)
注冊時間: 2014-04-15
最后登錄: 2015-11-06
查看quantkmc的主題 / 回貼

1樓發表于: 2014-04-16 11:57

只看該作者 | 小中大

大神呢.....

guafa58

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 169 個
工控威望: 390 點
下載積分: 2918 分
在線時間: 306(小時)
注冊時間: 2010-10-28
最后登錄: 2025-09-30
查看guafa58的主題 / 回貼

2樓發表于: 2014-04-16 12:32

只看該作者 | 小中大

你的圖有問題啊？
圖紙要根據你選用的步進電機-驅動器來定的；
Q系列本體沒有發脈沖的吧？
你要用發脈沖的模塊，
至于 MR的PLC是繼電器輸出的，高速脈沖是做不了的

hgmgwe

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 653 個
工控威望: 1916 點
下載積分: 10765 分
在線時間: 935(小時)
注冊時間: 2007-12-01
最后登錄: 2025-10-11
查看hgmgwe的主題 / 回貼

3樓發表于: 2014-04-16 12:40

只看該作者 | 小中大

Q系列要加脈沖模塊如 QD75.... QD70..

三菱FX2N-32MRPLC 是繼電器輸出的。不可以發脈沖，要用晶體管輸出的plc 如 FX2N-32MT-001

ps963852

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 159 個
工控威望: 296 點
下載積分: 801 分
在線時間: 159(小時)
注冊時間: 2012-09-01
最后登錄: 2021-09-08
查看ps963852的主題 / 回貼

4樓發表于: 2014-04-17 18:37

只看該作者 | 小中大

你還沒弄懂就發帖

張揚

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 178 個
工控威望: 416 點
下載積分: 3839 分
在線時間: 449(小時)
注冊時間: 2008-07-23
最后登錄: 2025-10-03
查看張揚的主題 / 回貼

5樓發表于: 2014-04-17 22:54

只看該作者 | 小中大

Q系列PLC不能發生脈沖，要加定位模塊

軍達電氣

承接非標自動化

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 100 個
工控威望: 778 點
下載積分: 1400 分
在線時間: 67(小時)
注冊時間: 2013-07-25
最后登錄: 2019-06-07
查看軍達電氣的主題 / 回貼

6樓發表于: 2014-04-18 07:44

只看該作者 | 小中大

選擇一種內置定位型的步進驅動器吧，外部給一個信號就走你設定的距離。

yihshium

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 127 點
下載積分: 443 分
在線時間: 2(小時)
注冊時間: 2013-01-06
最后登錄: 2025-06-29
查看yihshium的主題 / 回貼

7樓發表于: 2014-04-18 10:38

只看該作者 | 小中大

來學習的~~~
感謝分享

yankun

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 123 點
下載積分: 477 分
在線時間: 164(小時)
注冊時間: 2009-10-30
最后登錄: 2022-08-16
查看yankun的主題 / 回貼

8樓發表于: 2014-06-12 19:00

只看該作者 | 小中大

ganxiefenxiang

342703002

三菱歐姆龍基恩士松下信捷PLC編程電話18929142571

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 331 個
工控威望: 2043 點
下載積分: 2506 分
在線時間: 756(小時)
注冊時間: 2008-04-18
最后登錄: 2025-04-02
查看342703002的主題 / 回貼

9樓發表于: 2014-06-12 19:43

只看該作者 | 小中大

奇葩

東莞兼職，三菱，歐姆龍，基恩士，松下，信捷PLC編程
電話/微信： 18929142571 李生
本人9年以上PLC編程經驗，程序穩定，操作方便靈活，價格實惠。

342703002

三菱歐姆龍基恩士松下信捷PLC編程電話18929142571

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 331 個
工控威望: 2043 點
下載積分: 2506 分
在線時間: 756(小時)
注冊時間: 2008-04-18
最后登錄: 2025-04-02
查看342703002的主題 / 回貼

10樓發表于: 2014-06-12 19:46

只看該作者 | 小中大

樓主您看到Q02HCPU上有接線的地方嗎！！！！！！！！！！！！！！！！

東莞兼職，三菱，歐姆龍，基恩士，松下，信捷PLC編程
電話/微信： 18929142571 李生
本人9年以上PLC編程經驗，程序穩定，操作方便靈活，價格實惠。

czk1925

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 171 個
工控威望: 310 點
下載積分: 1476 分
在線時間: 41(小時)
注冊時間: 2014-05-07
最后登錄: 2022-01-07
查看czk1925的主題 / 回貼

11樓發表于: 2014-06-13 17:48

只看該作者 | 小中大

多看多學習。

«
