工控人家園 三菱工控論壇 用三菱plc做8盞燈循環梯形圖每盞燈間隔60秒簡單說就是跑馬燈

«
1
2
»
Pages: 1/2 Go

云溪hzh1

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 71 點
下載積分: 747 分
在線時間: 5(小時)
注冊時間: 2018-08-08
最后登錄: 2019-05-30
查看云溪hzh1的主題 / 回貼

樓主發表于: 2018-08-08 10:01

只看樓主 | 小中大

求大神指點求梯形圖

kcai_fly

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 182 個
工控威望: 271 點
下載積分: 2681 分
在線時間: 142(小時)
注冊時間: 2018-01-26
最后登錄: 2025-07-31
查看kcai_fly的主題 / 回貼

1樓發表于: 2018-08-08 10:30

只看該作者 | 小中大

可以使用論壇搜索功能。

原旭朋

QQ6710897

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 95 個
工控威望: 276 點
下載積分: 109 分
在線時間: 53(小時)
注冊時間: 2018-07-31
最后登錄: 2025-07-16
查看原旭朋的主題 / 回貼

2樓發表于: 2018-08-08 10:33

只看該作者 | 小中大

每盞燈亮60S，然后滅，60S以后下一燈亮？依次循環嗎？

云溪hzh1

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 71 點
下載積分: 747 分
在線時間: 5(小時)
注冊時間: 2018-08-08
最后登錄: 2019-05-30
查看云溪hzh1的主題 / 回貼

3樓發表于: 2018-08-08 11:22

只看該作者 | 小中大

對的
，依次循環

云溪hzh1

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 71 點
下載積分: 747 分
在線時間: 5(小時)
注冊時間: 2018-08-08
最后登錄: 2019-05-30
查看云溪hzh1的主題 / 回貼

4樓發表于: 2018-08-08 11:35

只看該作者 | 小中大

圖片：

我這樣編對嗎？不對的話，求指點
或者說有更簡單的方法嗎？

libenlong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 191 個
工控威望: 307 點
下載積分: 5040 分
在線時間: 54(小時)
注冊時間: 2018-08-03
最后登錄: 2021-05-04
查看libenlong的主題 / 回貼

5樓發表于: 2018-08-08 14:01

只看該作者 | 小中大

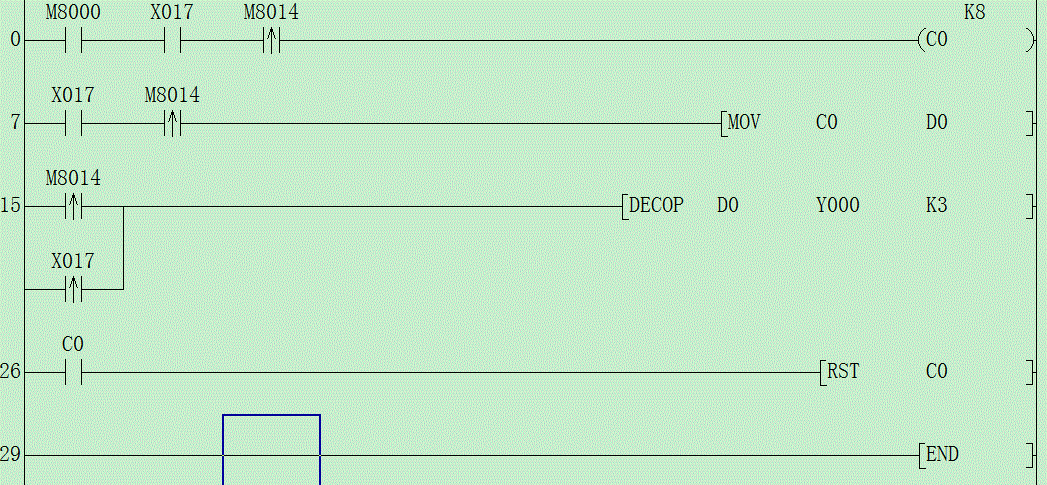

圖片：

Y0-Y7跑馬燈運行，你可以測試一下

libenlong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 191 個
工控威望: 307 點
下載積分: 5040 分
在線時間: 54(小時)
注冊時間: 2018-08-03
最后登錄: 2021-05-04
查看libenlong的主題 / 回貼

6樓發表于: 2018-08-08 14:06

只看該作者 | 小中大

圖片：

引用
引用樓主云溪hzh1于2018-08-08 10:01發表的用三菱plc做8盞燈循環梯形圖每盞燈間隔60秒簡單說就是跑馬燈 :
求大神指點求梯形圖

把M8014改為M8013測試一下

云溪hzh1

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 71 點
下載積分: 747 分
在線時間: 5(小時)
注冊時間: 2018-08-08
最后登錄: 2019-05-30
查看云溪hzh1的主題 / 回貼

7樓發表于: 2018-08-08 14:31

只看該作者 | 小中大

可以說明一下嗎，這個梯形圖

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1018 個
工控威望: 1209 點
下載積分: 13990 分
在線時間: 326(小時)
注冊時間: 2017-04-12
最后登錄: 2026-01-24
查看工控菜鳥的主題 / 回貼

8樓發表于: 2018-08-08 14:34

只看該作者 | 小中大

用位移指令很方便

libenlong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 191 個
工控威望: 307 點
下載積分: 5040 分
在線時間: 54(小時)
注冊時間: 2018-08-03
最后登錄: 2021-05-04
查看libenlong的主題 / 回貼

9樓發表于: 2018-08-08 14:37

只看該作者 | 小中大

引用
引用第7樓云溪hzh1于2018-08-08 14:31發表的 :
可以說明一下嗎，這個梯形圖

哪里看不懂嗎？

沖風至兮

人在征途秋意濃，何堪風雨造英雄。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 80 個
工控威望: 275 點
下載積分: 959 分
在線時間: 46(小時)
注冊時間: 2018-07-13
最后登錄: 2025-10-19
查看沖風至兮的主題 / 回貼

10樓發表于: 2018-08-08 14:42

只看該作者 | 小中大

圖片：

我這樣編對嗎？不對的話，求指點
或者說有更簡單的方法嗎？
你這樣最后一個燈不會亮

沖風至兮

人在征途秋意濃，何堪風雨造英雄。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 80 個
工控威望: 275 點
下載積分: 959 分
在線時間: 46(小時)
注冊時間: 2018-07-13
最后登錄: 2025-10-19
查看沖風至兮的主題 / 回貼

11樓發表于: 2018-08-08 14:47

只看該作者 | 小中大

引用
引用第4樓云溪hzh1于2018-08-08 11:35發表的 :
我這樣編對嗎？不對的話，求指點
或者說有更簡單的方法嗎？

你這樣最后一個燈不會亮

«
