工控人家園 三菱工控論壇 三菱模擬量問題

陳仙子915

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-11-16
查看陳仙子915的主題 / 回貼

樓主發表于: 2019-05-30 08:13

只看樓主 | 小中大

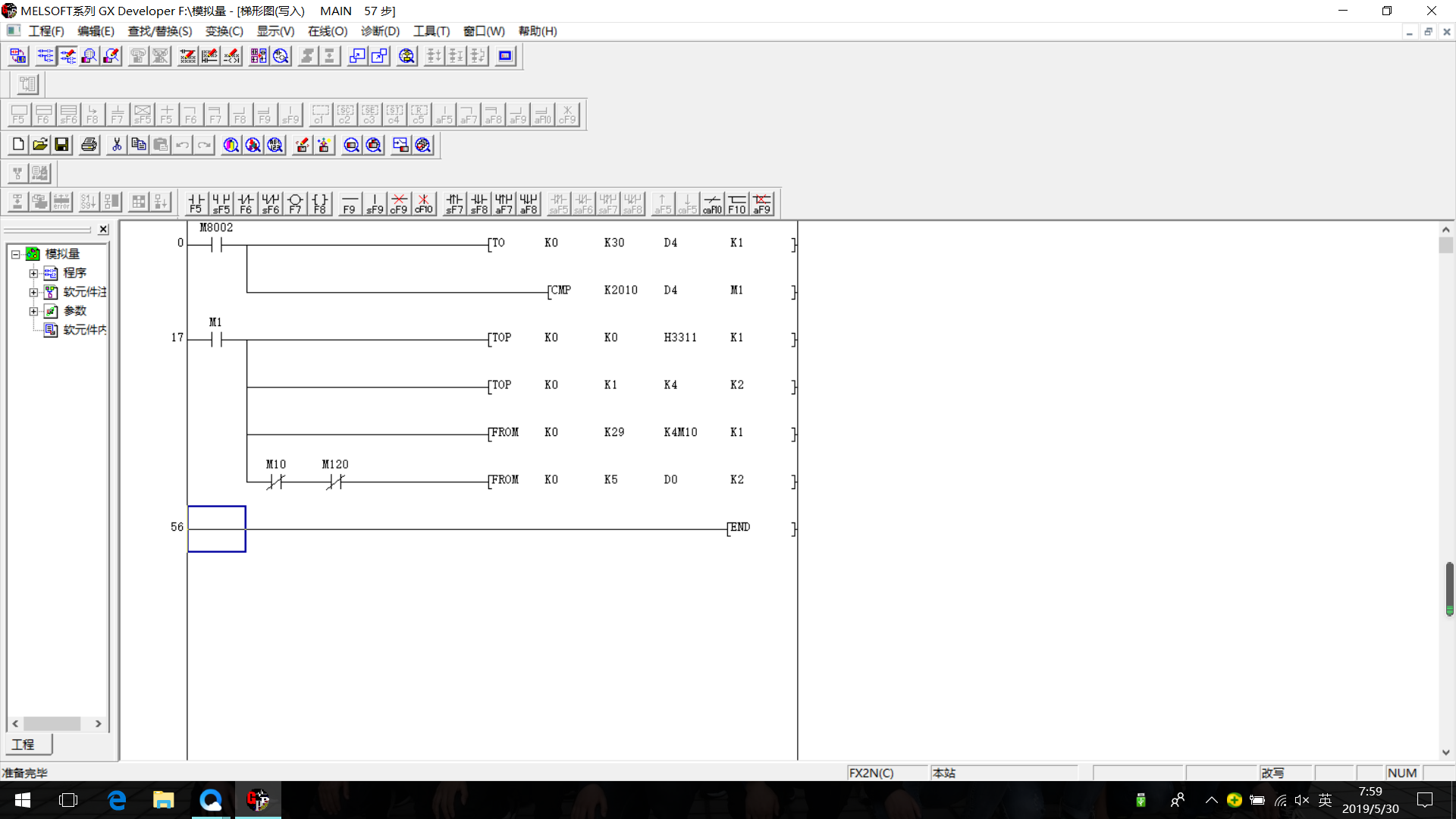

圖片：

請教一下，為什么我模擬量的數值不顯示呢，是接線有問題還是程序有錯誤，明白的講解一下好嗎。

suegu2

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 319 個
工控威望: 590 點
下載積分: 6561 分
在線時間: 279(小時)
注冊時間: 2012-09-22
最后登錄: 2025-09-20
查看suegu2的主題 / 回貼

1樓發表于: 2019-05-30 08:19

只看該作者 | 小中大

你把8002改8000試試

樓主留言：

還是沒有用。。

陳仙子915

級別: 略有小成

發送短信
加為好友

2樓發表于: 2019-05-30 08:20

只看該作者 | 小中大

描述：模擬量接線
圖片：

補接線圖

陳仙子915

級別: 略有小成

發送短信
加為好友

3樓發表于: 2019-05-30 08:20

只看該作者 | 小中大

圖片：

溫度變送器接線圖

陳仙子915

級別: 略有小成

發送短信
加為好友

4樓發表于: 2019-05-30 08:34

只看該作者 | 小中大

來大神教一下啊

baiyangfy

交流與學習

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 138 點
下載積分: 942 分
在線時間: 45(小時)
注冊時間: 2019-04-19
最后登錄: 2025-06-27
查看baiyangfy的主題 / 回貼

5樓發表于: 2019-05-30 08:44

只看該作者 | 小中大

模塊型號FX-2n 4ad？

樓主留言：

嗯，沒錯

baiyangfy

交流與學習

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 138 點
下載積分: 942 分
在線時間: 45(小時)
注冊時間: 2019-04-19
最后登錄: 2025-06-27
查看baiyangfy的主題 / 回貼

6樓發表于: 2019-05-30 09:06

只看該作者 | 小中大

4-20ma 電流程序沒問題是0號模塊就沒錯，接線圖看溫度變送器，樓主能把接線圖畫出來么，4-20ma V+和I+短接

樓主留言：

溫度變送器的+接的開關電源24V,溫度變送器的-接的I+并且和V+短接，V-接的開關電源24-極，24V供電給模塊

陳仙子915

級別: 略有小成

發送短信
加為好友

7樓發表于: 2019-05-30 09:54

只看該作者 | 小中大

有用了，原來是溫度傳感器，線接錯了，謝謝各位了，問題旋轉解決了

baiyangfy

交流與學習

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 138 點
下載積分: 942 分
在線時間: 45(小時)
注冊時間: 2019-04-19
最后登錄: 2025-06-27
查看baiyangfy的主題 / 回貼

8樓發表于: 2019-05-30 09:57

只看該作者 | 小中大

。。。下次上圖先上原理圖，再上接線圖。解決就好
