樓主發表于: 2022-12-18 08:23

只看樓主 | 小中大

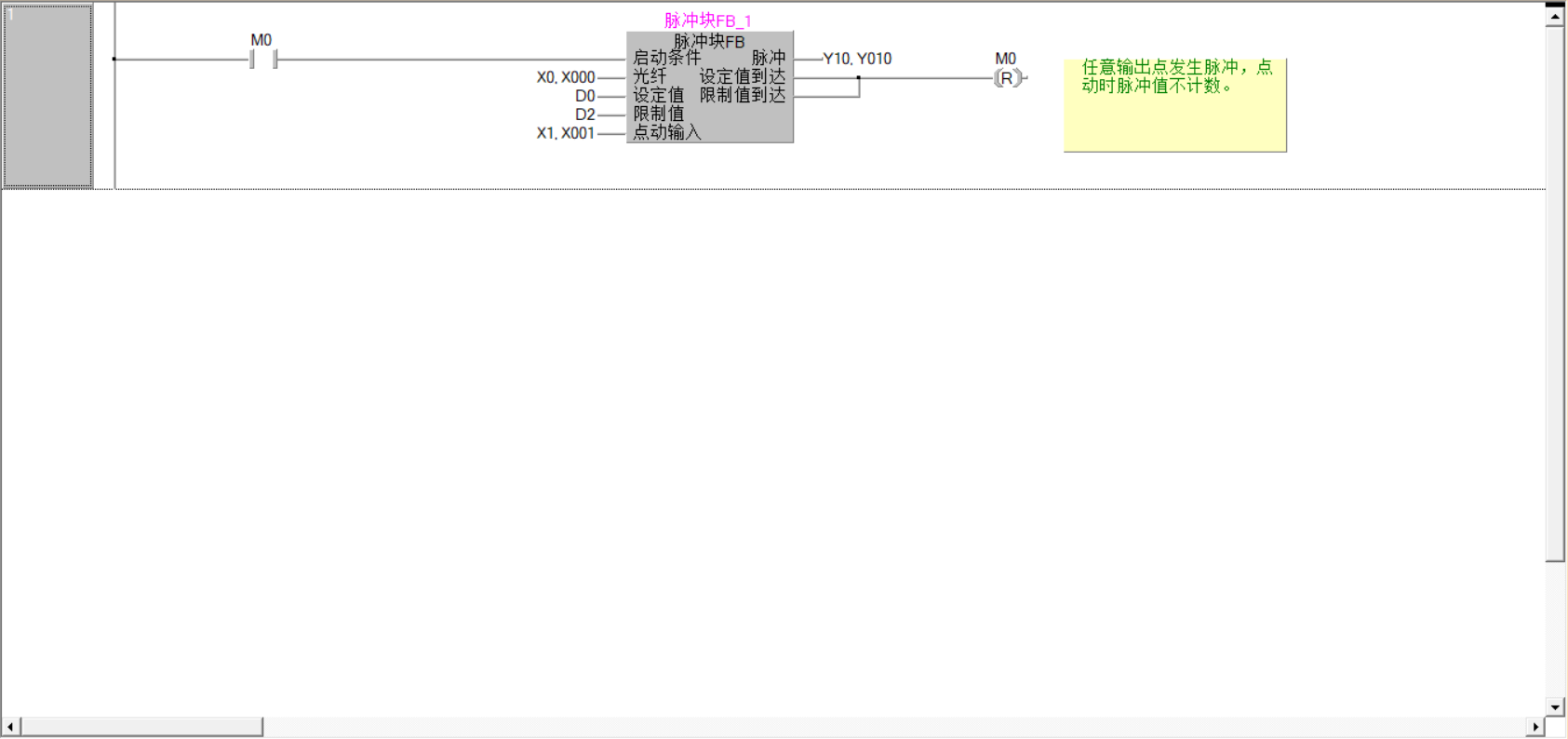

圖片：

和程序掃描周期有關，程序越小速度越快，理論最大速度1KHZ左右，步進驅動細分設到400脈沖一圈，可用在速度要求不高場合。實際輸出應該不是方波，沒有示波器測試，用來做貼標機標簽定位完全能到達精度，機器已有使用2年多的，不用當心壞點。里面有做好實際在使用的FB塊，也做了個簡單工程示意。

附件：

FX3U普通點發脈沖.zip (352 K) 下載次數:287

nzm800

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 1900 點
下載積分: 7887 分
在線時間: 271(小時)
注冊時間: 2012-12-14
最后登錄: 2026-01-24
查看nzm800的主題 / 回貼

1樓發表于: 2022-12-18 09:05

只看該作者 | 小中大

學習一下

sail88

傻傻滴什么都不懂

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 204 個
工控威望: 312 點
下載積分: 3287 分
在線時間: 466(小時)
注冊時間: 2020-08-09
最后登錄: 2026-01-24
查看sail88的主題 / 回貼

2樓發表于: 2022-12-18 10:51

只看該作者 | 小中大

輸出點，要求用T點還是R點？？？

15811806196

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 238 個
工控威望: 314 點
下載積分: 950 分
在線時間: 237(小時)
注冊時間: 2021-10-23
最后登錄: 2026-01-23
查看15811806196的主題 / 回貼

3樓發表于: 2022-12-18 11:43

只看該作者 | 小中大

引用
引用第2樓sail88于2022-12-18 10:51發表的 :
輸出點，要求用T點還是R點？？？

必須得晶體管型

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 12083 個
工控威望: 19891 點
下載積分: 15707 分
在線時間: 2849(小時)
注冊時間: 2013-01-31
最后登錄: 2026-01-24
查看往事如風的主題 / 回貼

4樓發表于: 2022-12-18 15:26

只看該作者 | 小中大

學習學習

三人行者必有我師，擇其善者而從之

hffmcy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 273 個
工控威望: 306 點
下載積分: 944 分
在線時間: 373(小時)
注冊時間: 2021-02-20
最后登錄: 2026-01-24
查看hffmcy的主題 / 回貼

5樓發表于: 2022-12-19 11:32

只看該作者 | 小中大

justyou

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 520 點
下載積分: 3417 分
在線時間: 150(小時)
注冊時間: 2022-10-28
最后登錄: 2025-07-17
查看justyou的主題 / 回貼

6樓發表于: 2022-12-23 07:53

只看該作者 | 小中大

學習了，謝謝樓主

zsfjn

zsfjn

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 152 個
工控威望: 348 點
下載積分: 2789 分
在線時間: 278(小時)
注冊時間: 2009-05-25
最后登錄: 2026-01-10
查看zsfjn的主題 / 回貼

7樓發表于: 2022-12-23 19:47

只看該作者 | 小中大

我也這樣用過，很多年了，沒聽說反饋什么問題

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2067 個
工控威望: 2335 點
下載積分: 3175 分
在線時間: 2494(小時)
注冊時間: 2009-08-21
最后登錄: 2026-01-24
查看eledesigner的主題 / 回貼

8樓發表于: 2022-12-24 08:48

只看該作者 | 小中大

這個頻率有點低啊，一個掃描周期ON，下個掃描周期OFF ,假如掃描周期是2ms，那脈沖頻率只有250HZ,200細分的步進，一秒1.25轉，每分鐘75轉。

蒲城風信子

微信QQ1733946494

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 557 個
工控威望: 780 點
下載積分: 1312 分
在線時間: 291(小時)
注冊時間: 2014-12-11
最后登錄: 2026-01-20
查看蒲城風信子的主題 / 回貼

9樓發表于: 2022-12-24 08:50

只看該作者 | 小中大

FX3U的 Y3本身是支持脈沖的，官方只是限制了

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2067 個
工控威望: 2335 點
下載積分: 3175 分
在線時間: 2494(小時)
注冊時間: 2009-08-21
最后登錄: 2026-01-24
查看eledesigner的主題 / 回貼

10樓發表于: 2022-12-24 12:46

只看該作者 | 小中大

引用
引用第9樓蒲城風信子于2022-12-24 08:50發表的 :
FX3U的 Y3本身是支持脈沖的，官方只是限制了

Y3只能2k左右

15811806196

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 238 個
工控威望: 314 點
下載積分: 950 分
在線時間: 237(小時)
注冊時間: 2021-10-23
最后登錄: 2026-01-23
查看15811806196的主題 / 回貼

11樓發表于: 2022-12-24 17:44

只看該作者 | 小中大

引用
引用第8樓eledesigner于2022-12-24 08:48發表的 :
這個頻率有點低啊，一個掃描周期ON，下個掃描周期OFF ,假如掃描周期是2ms，那脈沖頻率只有250HZ,200細分的步進，一秒1.25轉，每分鐘75轉。

是的，是我算錯了，沒有1Khz，用在低速短距離是可以的
