樓主發表于: 17天前

只看樓主 | 小中大

圖片：

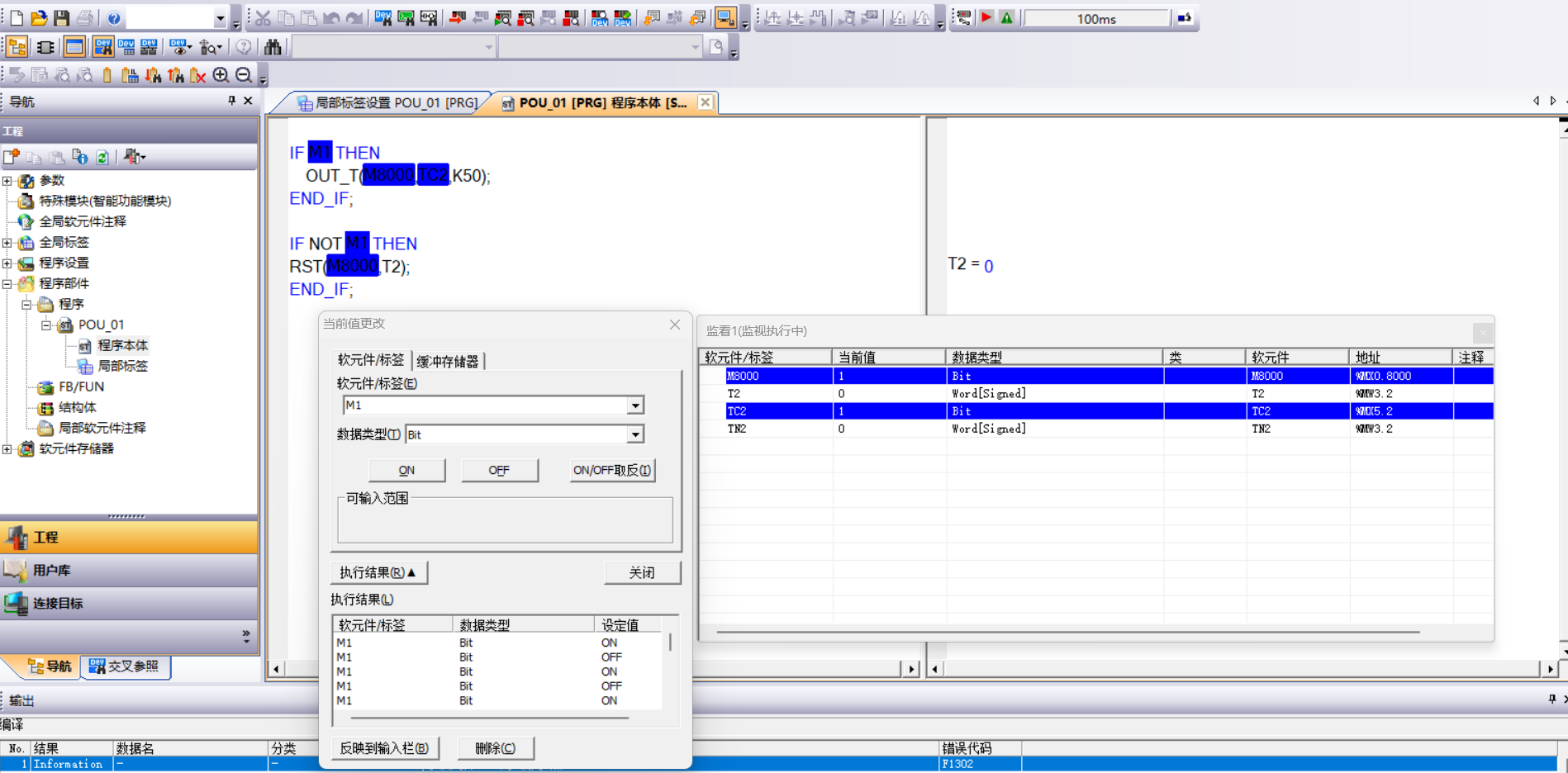

為什么M1接通，T2不進行計時？
把下面的if條件換成其他的，不是 NOT M1就可以。

零度浪子001

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 112 點
下載積分: 928 分
在線時間: 25(小時)
注冊時間: 2024-03-08
最后登錄: 2026-01-16
查看零度浪子001的主題 / 回貼

1樓發表于: 17天前

只看該作者 | 小中大

我試了FX3U不行，Q06H的這樣寫就可以的

你畫的彩虹

世間美好與你環環相扣

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 178 個
工控威望: 507 點
下載積分: 97 分
在線時間: 143(小時)
注冊時間: 2021-08-10
最后登錄: 2026-01-16
查看你畫的彩虹的主題 / 回貼

2樓發表于: 13天前

只看該作者 | 小中大

要把定時器挪出來寫，不然短時間內不會錯誤，長時間運行就有問題，剛開始看不出來，親測

有問題互相談?wù)?備注工控人家園愿世間美好與你環環相扣

零度浪子001

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 112 點
下載積分: 928 分
在線時間: 25(小時)
注冊時間: 2024-03-08
最后登錄: 2026-01-16
查看零度浪子001的主題 / 回貼

3樓發表于: 13天前

只看該作者 | 小中大

引用
引用第2樓你畫的彩虹于2026-01-04 11:31發表的 :
要把定時器挪出來寫，不然短時間內不會錯誤，長時間運行就有問題，剛開始看不出來，親測

M1為true，定時器開始計時。M1為false，定時器清零，這個邏輯沒問題啊。

把定時器清零那個注釋掉，就可以計時了，說明問題應該不是把定時器寫在if語句內的問題吧

zhzw3487

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 55 點
下載積分: 140 分
在線時間: 8(小時)
注冊時間: 2025-02-10
最后登錄: 2026-01-05
查看zhzw3487的主題 / 回貼

4樓發表于: 12天前

只看該作者 | 小中大

不要IF,直接 OUT_T(M1,TC2,K50); 也不用復位TC2了

零度浪子001

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 112 點
下載積分: 928 分
在線時間: 25(小時)
注冊時間: 2024-03-08
最后登錄: 2026-01-16
查看零度浪子001的主題 / 回貼

5樓發表于: 11天前

只看該作者 | 小中大

引用
引用第4樓zhzw3487于2026-01-05 15:19發表的 :
不要IF,直接 OUT_T(M1,TC2,K50); 也不用復位TC2了

沒錯，可以這樣的，關鍵是按照我圖示的寫法為什么不行，我想找到原因

zmrs163

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 429 個
工控威望: 580 點
下載積分: 1606 分
在線時間: 350(小時)
注冊時間: 2017-06-12
最后登錄: 2026-01-16
查看zmrs163的主題 / 回貼

6樓發表于: 11天前

只看該作者 | 小中大

圖片：

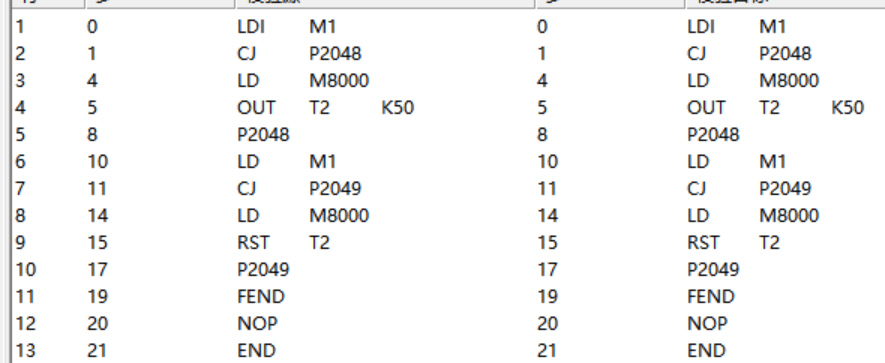

看來大家都不夠無聊，那么我來分析下這個現象產生的原因吧。首先，三菱WORKS2,WORKS3通過模擬，校驗的方式獲取編譯出來的結果，因此第一步獲取編譯結果，經過我的測試，3U,Q的編譯結果是一致的，如下圖所示

zmrs163

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 429 個
工控威望: 580 點
下載積分: 1606 分
在線時間: 350(小時)
注冊時間: 2017-06-12
最后登錄: 2026-01-16
查看zmrs163的主題 / 回貼

7樓發表于: 11天前

只看該作者 | 小中大

圖片：

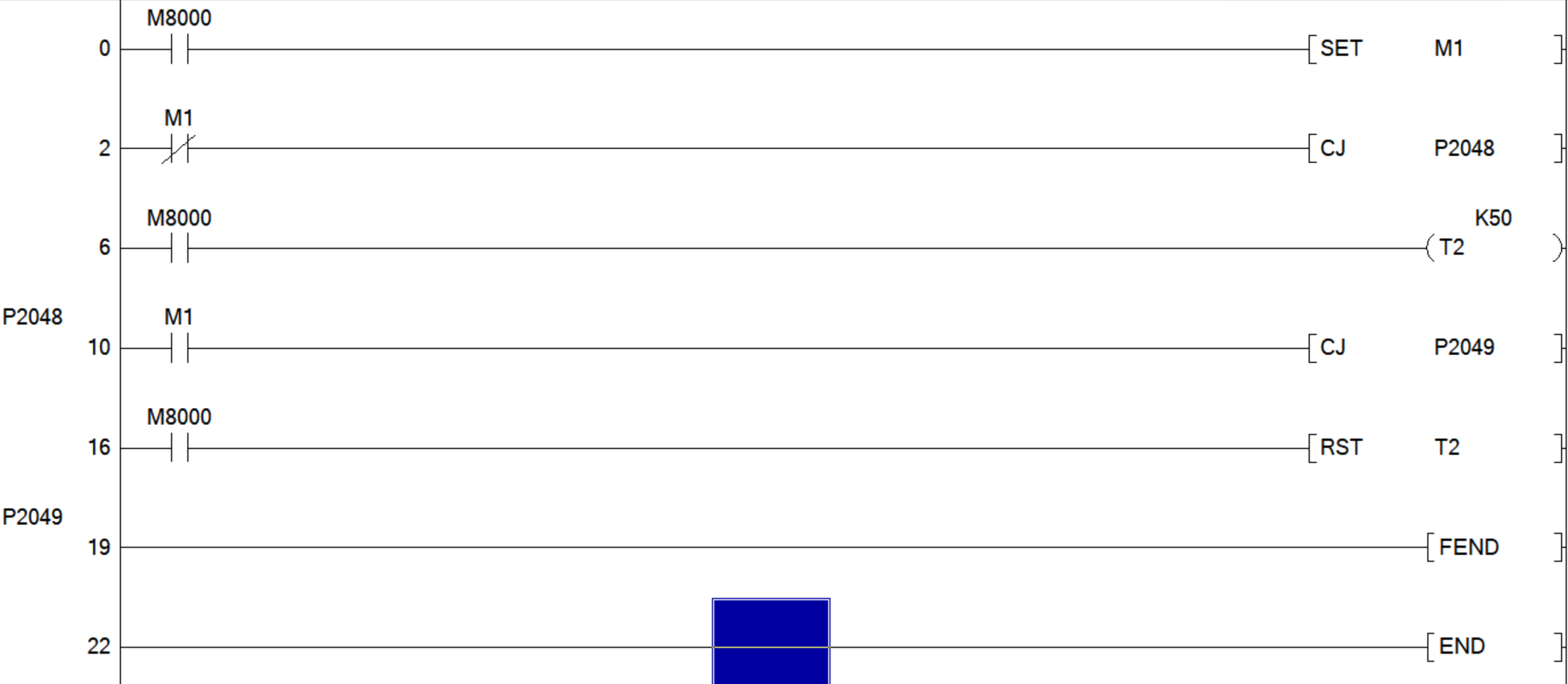

第二步手動轉換成梯形圖，結果如下，經過模擬現象可以再現

zmrs163

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 429 個
工控威望: 580 點
下載積分: 1606 分
在線時間: 350(小時)
注冊時間: 2017-06-12
最后登錄: 2026-01-16
查看zmrs163的主題 / 回貼

8樓發表于: 11天前

只看該作者 | 小中大

圖片：

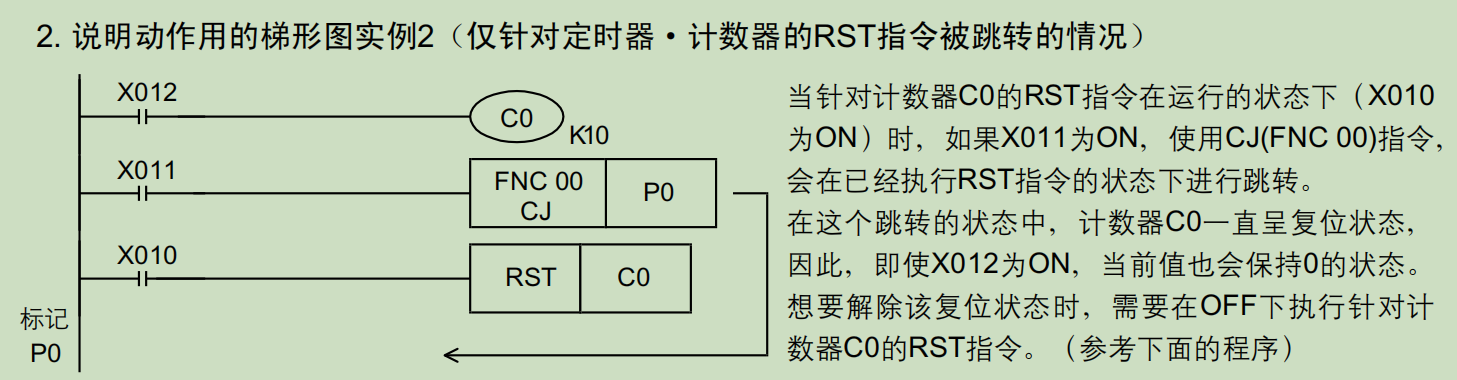

然后大膽猜測和CJ指令的運行方式有關，翻閱手冊可以看到，如果子程序中存在RST 定時器，并不能通過CJ跳過RST指令的方式取消這種狀態，手冊內容如圖所示，Q的手冊沒有這個說明，應該不存在此機制

zmrs163

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 429 個
工控威望: 580 點
下載積分: 1606 分
在線時間: 350(小時)
注冊時間: 2017-06-12
最后登錄: 2026-01-16
查看zmrs163的主題 / 回貼

9樓發表于: 11天前

只看該作者 | 小中大

圖片：

在程序前直接觸發M1，可以計時，所以結論就是圖3所說的，一開始的M1沒有ON導致RST T2導通，T2進入復位狀態，CJ跳過并不能使其跳出復位狀態，解答完畢

零度浪子001

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 112 點
下載積分: 928 分
在線時間: 25(小時)
注冊時間: 2024-03-08
最后登錄: 2026-01-16
查看零度浪子001的主題 / 回貼

10樓發表于: 10天前

只看該作者 | 小中大

引用
引用第8樓zmrs163于2026-01-06 16:09發表的 :
然后大膽猜測和CJ指令的運行方式有關，翻閱手冊可以看到，如果子程序中存在RST 定時器，并不能通過CJ跳過RST指令的方式取消這種狀態，手冊內容如圖所示，Q的手冊沒有這個說明，應該不存在此機制

這樣看，梯形圖才是王道啊。

不簡單

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 108 個
工控威望: 173 點
下載積分: 5555 分
在線時間: 41(小時)
注冊時間: 2021-05-13
最后登錄: 2026-01-16
查看不簡單的主題 / 回貼

11樓發表于: 10天前

只看該作者 | 小中大

IF 語句里面用定時器應該是有問題的，我在基恩士PLC里面也遇到過類似的情況。定時器挪出來就正常計時了。
客服解釋是，IF語句每次結束后，定時器會自動重置。
