工控人家園 三菱工控論壇 請教各位大佬，fx3g如何根據步進驅動器細分計算電機每分鐘轉速是多少

wangfuchi

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 99 個
工控威望: 191 點
下載積分: 1268 分
在線時間: 77(小時)
注冊時間: 2023-11-10
最后登錄: 2025-09-19
查看wangfuchi的主題 / 回貼

樓主發表于: 2025-07-23 08:22

只看樓主 | 小中大

圖片：

請教各位大佬，fx3g如何根據步進驅動細分計算電機每分鐘轉速是多少，脈沖數是可以變化的

淺酌憶流年

那可路路

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 75 個
工控威望: 773 點
下載積分: 681 分
在線時間: 72(小時)
注冊時間: 2015-10-14
最后登錄: 2025-10-20
查看淺酌憶流年的主題 / 回貼

1樓發表于: 2025-07-23 08:50

只看該作者 | 小中大

假設電機步距角1.8度，那么轉360度，沒有細分的就需要200脈沖，細分是400的話，就是2個脈沖轉1.8度，800就是4個脈沖轉1.8度，1600就是8個脈沖轉1.8度，以此類推，一般PLC發射脈沖頻率100KHZ，就是每秒100K個脈沖，根據以上能知道pul/r 脈沖頻率變化pul/s 兩個做除法可得到r/s 即可化成r/min

樓主留言：

有沒有公式

13821917697

承接電氣自動化項目、電氣接線圖設計、IO點表、電氣元器件選型

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 797 個
工控威望: 3224 點
下載積分: 13903 分
在線時間: 1274(小時)
注冊時間: 2019-12-26
最后登錄: 2025-10-21
查看13821917697的主題 / 回貼

2樓發表于: 2025-07-23 10:43

只看該作者 | 小中大

圖片：

上面那個4.0是代表你當前細分除以200

樓主留言：

我看不懂，有沒有簡單的T形圖

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4976 個
工控威望: 8414 點
下載積分: 18589 分
在線時間: 3479(小時)
注冊時間: 2016-10-31
最后登錄: 2025-10-21
查看夢雨天涯的主題 / 回貼

3樓發表于: 2025-07-23 12:36

只看該作者 | 小中大

你的速度*60/當前細分不就行，假設你設定2000頻率，細分是400，那么結果就是2000*60/400,其中400就是步進旋轉一圈就是400脈沖的意思

樓主留言：

PLSY D0 K0 Y000 使用PLSY的d0代表頻率如果輸入200那就是200*60/400（細分如果是1600那就是除以200*60/1600）

微信hui530527 b站賬號，夢雨天涯1991
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953

hzjzxf

Good luck keeps coming

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 807 個
工控威望: 2021 點
下載積分: 305 分
在線時間: 265(小時)
注冊時間: 2016-05-14
最后登錄: 2025-10-21
查看hzjzxf的主題 / 回貼

4樓發表于: 2025-07-23 12:51

只看該作者 | 小中大

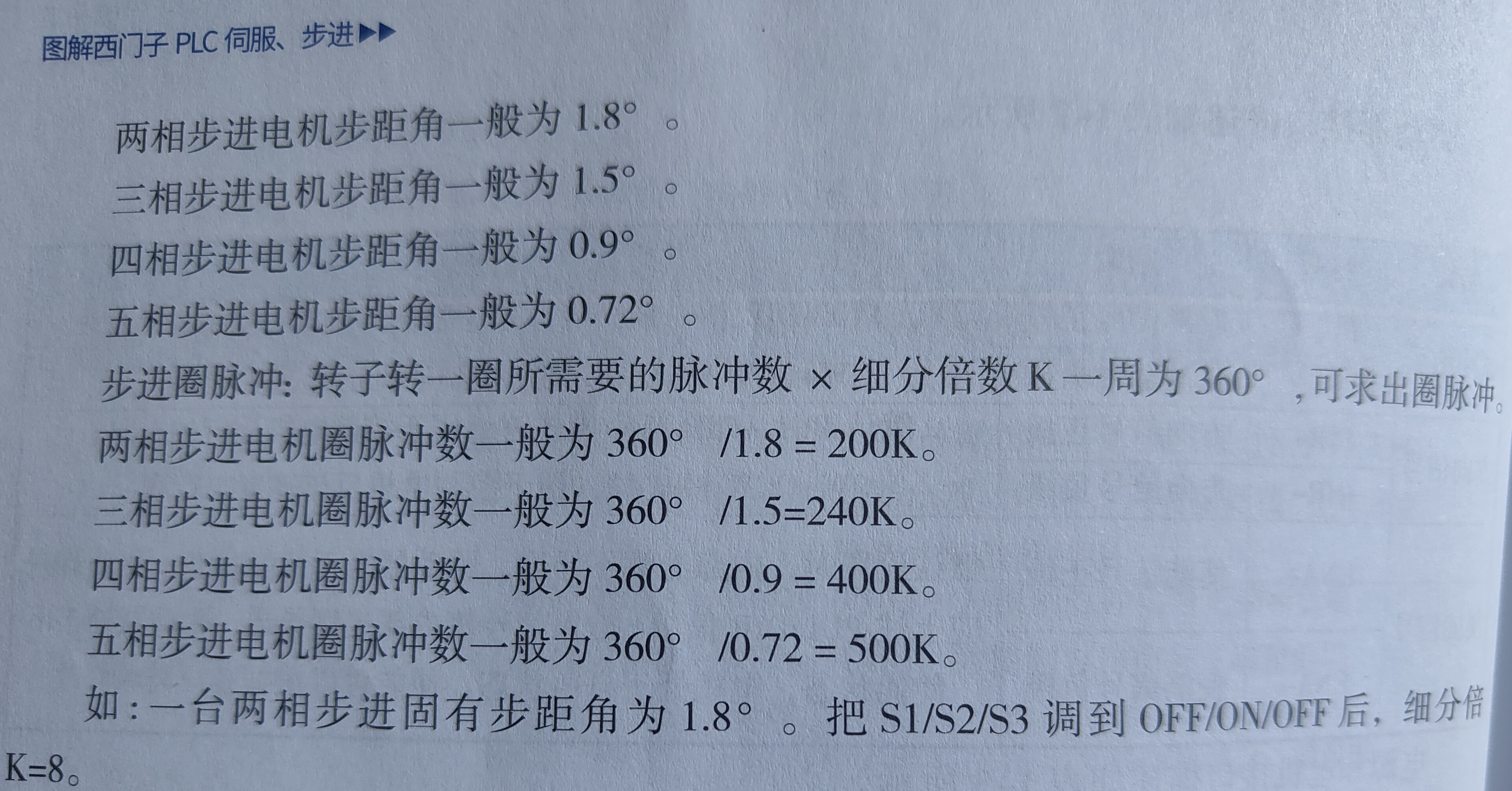

圖片：

引用
引用第1樓淺酌憶流年于2025-07-23 08:50發表的 :
假設電機步距角1.8度，那么轉360度，沒有細分的就需要200脈沖，細分是400的話，就是2個脈沖轉1.8度，800就是4個脈沖轉1.8度，1600就是8個脈沖轉1.8度，以此類推，一般PLC發射脈沖頻率100KHZ，就是每秒100K個脈沖，根據以上能知道pul/r 脈沖頻率變化pul/s 兩個做除法可得到r/s 即可化成r/min

頂
