工控人家園 三菱工控論壇 數據寄存器D的初始值的問題？？？

jin12

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jin12的主題 / 回貼

樓主發表于: 2008-07-18 00:13

只看樓主 | 小中大

請問各位高手，為什么程序開始加M8000時，數據寄存器D的初始值變為-1，如果把M8000改為X000時，D的初始值就變為0了？？？？

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6109 個
工控威望: 7519 點
下載積分: 110299 分
在線時間: 4854(小時)
注冊時間: 2006-08-10
最后登錄: 2025-10-11
查看zyfzxh的主題 / 回貼

1樓發表于: 2008-07-18 08:01

只看該作者 | 小中大

能否把程序秀出來?

amen2008

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看amen2008的主題 / 回貼

2樓發表于: 2008-07-18 15:55

只看該作者 | 小中大

對,拿來程序看看

jin12

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jin12的主題 / 回貼

3樓發表于: 2008-07-18 22:52

只看該作者 | 小中大

不知道怎樣才能把程序貼上來

jin12

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jin12的主題 / 回貼

4樓發表于: 2008-07-18 23:02

只看該作者 | 小中大

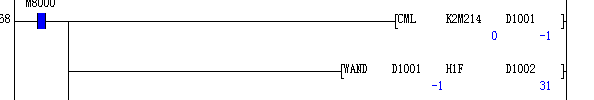

圖片：

終于知道怎樣傳了

jin12

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jin12的主題 / 回貼

5樓發表于: 2008-07-18 23:03

只看該作者 | 小中大

這是仿真出來的數據

uthman

QQ:3749615

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 394 個
工控威望: 823 點
下載積分: 2715 分
在線時間: 794(小時)
注冊時間: 2007-10-25
最后登錄: 2025-10-13
查看uthman的主題 / 回貼

6樓發表于: 2008-07-19 00:22

只看該作者 | 小中大

ＣＭＬ是取反傳送指令
k2m214里是00000000取反后就是1111111111111111也就是-１

[ 此貼被uthman在2008-07-19 00:32重新編輯 ]

uthman

QQ:3749615

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 394 個
工控威望: 823 點
下載積分: 2715 分
在線時間: 794(小時)
注冊時間: 2007-10-25
最后登錄: 2025-10-13
查看uthman的主題 / 回貼

7樓發表于: 2008-07-19 00:39

只看該作者 | 小中大

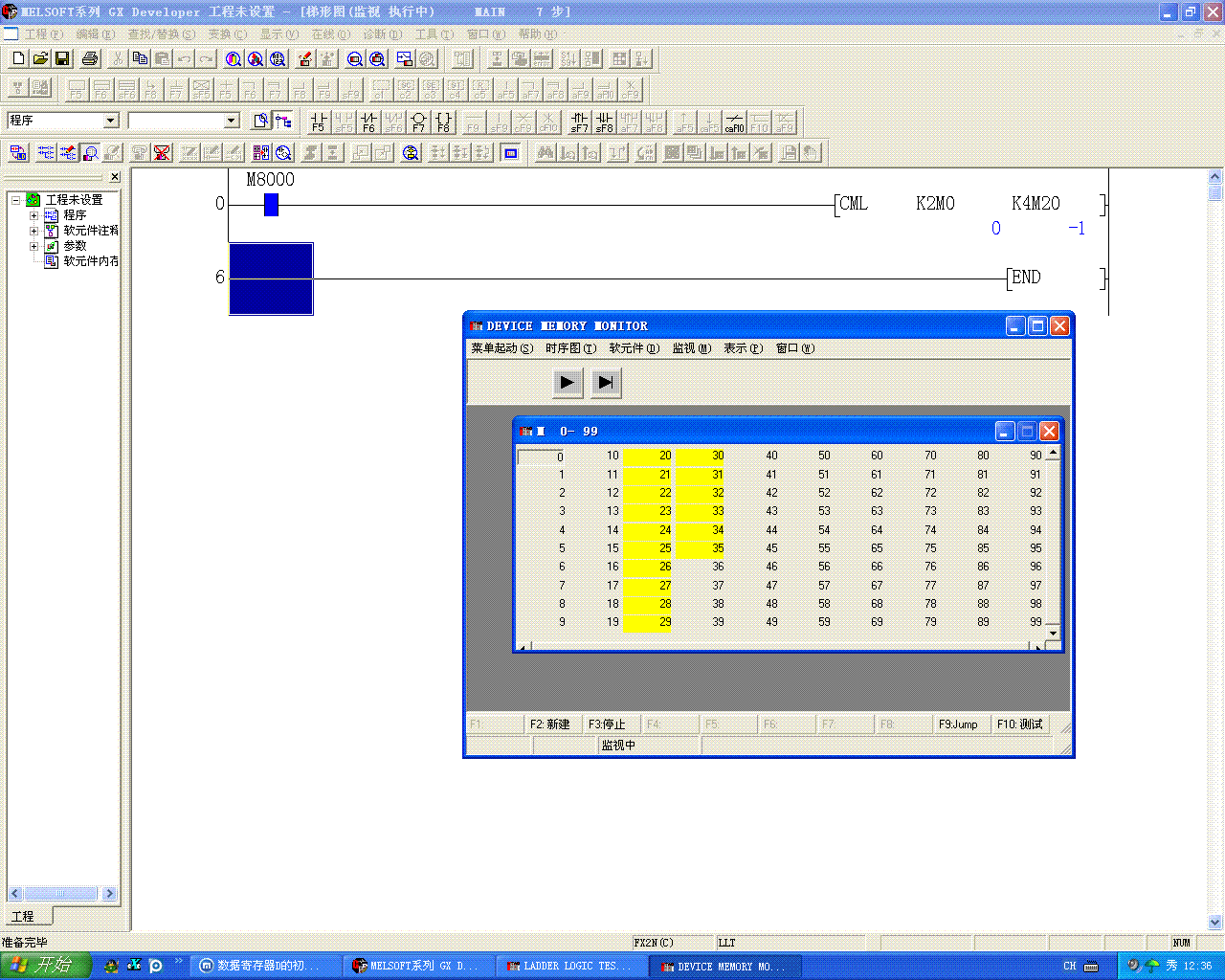

圖片：

仿真結果

uthman

QQ:3749615

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 394 個
工控威望: 823 點
下載積分: 2715 分
在線時間: 794(小時)
注冊時間: 2007-10-25
最后登錄: 2025-10-13
查看uthman的主題 / 回貼

8樓發表于: 2008-07-19 00:53

只看該作者 | 小中大

用ＬＤ X0 ?
即使Ｋ2Ｍ214里數據是ＨＦＦ　取反后Ｄ0就是ＨＦＦ00=-256
Ｄ０里的數據怎么會＝0？
只有一種可能就是這條指令沒執行

uthman

QQ:3749615

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 394 個
工控威望: 823 點
下載積分: 2715 分
在線時間: 794(小時)
注冊時間: 2007-10-25
最后登錄: 2025-10-13
查看uthman的主題 / 回貼

9樓發表于: 2008-07-19 00:55

只看該作者 | 小中大

你讓Ｘ0強行置ＯＮ看看結果？
你會發現和Ｍ８０００時結果是一樣的……

王睿

一切隨意

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 818 個
工控威望: 6748 點
下載積分: 31090 分
在線時間: 437(小時)
注冊時間: 2008-03-20
最后登錄: 2025-03-26
查看王睿的主題 / 回貼

10樓發表于: 2008-07-19 07:09

只看該作者 | 小中大

樓主的意思我不是很明白但是你這個程序不完整沒法說的了你里面用到了 CML取反傳送和邏輯的這個要根據你M214的數據來確定的吧3 謝謝

jin12

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jin12的主題 / 回貼

11樓發表于: 2008-07-25 00:16

只看該作者 | 小中大

這個是不完整的程序,就算不用CML指令,用其它指令也會出現負一,我仿真了幾個都是這樣
