工控人家園 三菱工控論壇 a1sj71uc24-r4和proface人機無法通訊

chabeiyuwo

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 93 個
工控威望: 224 點
下載積分: 450 分
在線時間: 120(小時)
注冊時間: 2009-03-02
最后登錄: 2024-02-20
查看chabeiyuwo的主題 / 回貼

樓主發表于: 2009-07-07 13:04

只看樓主 | 小中大

通訊模塊撥碼為1.3.5.8 OFF其他為ON。人機按照相應設定通訊格式，通訊線接線保證沒有問題，目前不知為何人機和PLC總無法通訊成功。望高手幫忙。

alongfeng

高價收購西門子/歐姆龍//基恩士等PLC觸摸屏放大器產品

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 181 個
工控威望: 355 點
下載積分: 10519 分
在線時間: 570(小時)
注冊時間: 2007-04-06
最后登錄: 2019-02-12
查看alongfeng的主題 / 回貼

1樓發表于: 2009-07-07 23:30

只看該作者 | 小中大

引用
引用樓主chabeiyuwo于2009-07-07 13:04發表的 a1sj71uc24-r4和proface人機無法通訊 :
通訊模塊撥碼為1.3.5.8 OFF其他為ON。人機按照相應設定通訊格式，通訊線接線保證沒有問題，目前不知為何人機和PLC總無法通訊成功。望高手幫忙。

GP設定的與PLC連接方式有沒選正確

長期高價需求三菱PLC主機/模塊/
/歐姆龍/基恩士/西門子/等PLC觸摸屏變頻器光纖放大器;有的請聯系我QQ:275548617

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6109 個
工控威望: 7519 點
下載積分: 110299 分
在線時間: 4854(小時)
注冊時間: 2006-08-10
最后登錄: 2025-10-11
查看zyfzxh的主題 / 回貼

2樓發表于: 2009-07-08 12:26

只看該作者 | 小中大

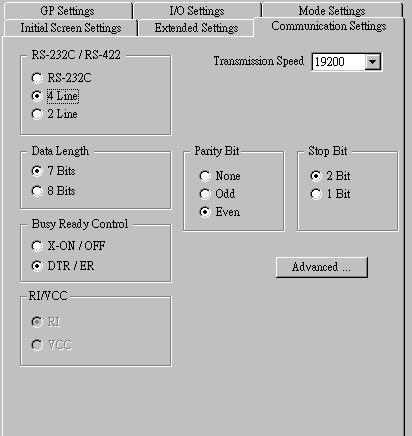

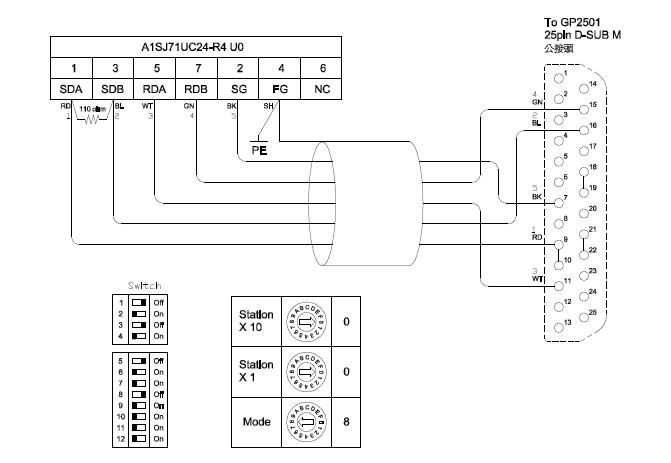

圖片：

給你兩個附圖參考一下

wayu

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 402 個
工控威望: 1445 點
下載積分: 88351 分
在線時間: 488(小時)
注冊時間: 2008-08-01
最后登錄: 2025-10-11
查看wayu的主題 / 回貼

3樓發表于: 2009-07-08 20:38

只看該作者 | 小中大

如果是A1SHCPU或A2SHCPU PLC機型要選AnN(LINK)
是A2USHCPU PLC機型要選AnA(LINK)

電纜型號：GP230-IS11-0
上面的接線圖有誤。

wayu

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 402 個
工控威望: 1445 點
下載積分: 88351 分
在線時間: 488(小時)
注冊時間: 2008-08-01
最后登錄: 2025-10-11
查看wayu的主題 / 回貼

4樓發表于: 2009-07-08 20:56

只看該作者 | 小中大

SW01到SW05  OFF，
SW06到SW08   ON，
Sw09到SW12   OFF

[ 此帖被wayu在2009-07-08 21:01重新編輯 ]

向往人生

上海振黔自動化控制設備有限公司

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 150 個
工控威望: 3259 點
下載積分: 3131 分
在線時間: 54(小時)
注冊時間: 2006-08-17
最后登錄: 2020-04-15
查看向往人生的主題 / 回貼

5樓發表于: 2009-07-09 09:06

只看該作者 | 小中大

樓主的PROFACE屏沒有具體的型號，很難做出正確的解答的，問問題的時候盡量把問題敘述清楚，這樣接人解答起來又準確有簡單，不會繞很多彎子··

PROFACE的屏有好幾個系列的，有9孔的，也有25孔的，ST400系列的也不一樣的

所以接線通訊圖肯定是不會一樣，別人看了都不知道怎么解答···

SIEMENS合作伙伴；提供三菱、SIEMENS 東芝，ABB等國外品牌維修\技術改造\電氣項目以及產品和備件銷售。尹玉璽：18621957937

baoshizhi

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 486 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的主題 / 回貼

6樓發表于: 2009-07-09 16:09

只看該作者 | 小中大

大部份用的應是GP2000系列的。

baoshizhi

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 486 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的主題 / 回貼

7樓發表于: 2009-07-09 16:12

只看該作者 | 小中大

http://www.proface.com.cn/otasuke/files/manual/plc_connection/v70/mtb/emtb1_1.pdf

以上的資料可以參考.

[ 此帖被baoshizhi在2009-07-09 16:32重新編輯 ]
