樓主發表于: 2009-08-13 16:02

只看樓主 | 小中大

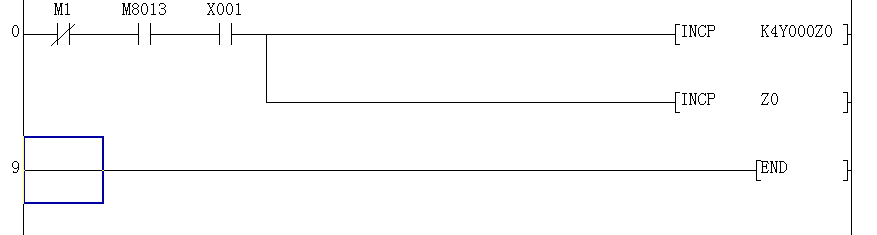

下面是一部分梯形圖，知道實現的功能，就是不知道具體的實現過程
想請教一下，還望知道的人不吝賜教

能具體寫出每一次脈沖過后的變化的具體過程更是感激不盡了

一一

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看一一的主題 / 回貼

1樓發表于: 2009-08-13 16:04

只看該作者 | 小中大

第一行后面是INCP K4Y0Z0
第二行后面是INCP Z0

shuangyu

工控行業呆的越久越迷茫.......懂得多?少?......

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 329 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的主題 / 回貼

2樓發表于: 2009-08-13 16:59

只看該作者 | 小中大

M1  與X1 忽略
M8013   1秒時鐘
INCP Z0   脈沖遞增指令  接通一次  Z0 數值加1   Z0 變址地址
INCP K4Y0Z0   就看Z0=？   Z0=1   那么就輸出Y1   Z0=2  輸出Y2 。。。。。Z0=8  輸出Y10 。。。。。。
所以上面的程序一句話就是 M8013 通一次 Y接通一個

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6648 個
工控威望: 38460 點
下載積分: 17326 分
在線時間: 9863(小時)
注冊時間: 2006-09-13
最后登錄: 2026-01-24
查看cvlsam的主題 / 回貼

3樓發表于: 2009-08-13 17:02

只看該作者 | 小中大

這個程序的作用是將輸出點0～377都分別置1，這只能說是初衷，當時在Y361后，由于無法達到一個字的操作長度，會發生越界而導致系統錯誤停機。

次數         K4Y0Z0
   1                       Z0=0  那么K4Y0+1=》K4Y0中相當于Y0=1
  2                       Z0=1   操作對象變為K4Y1   因此Y1=1
  3                      Z0=2     操作對象為K4Y2  因此Y2=1
……
直到Y361=1
繼續，K4Y362……由于FX最大的Y地址到377，因此K4Y362造成地址溢出，從而Error。

此地的做重點為：Z0的操作對象為字地址而不是位地址，因此只能將位地址組合為字地址K4Y0。
               Z0的增加只是對其操作元件的增加，并非對常數的增加，也就是K4Y0Z0當Z0=1的時候，是指K4Y1，而非相當于增加一個字，這一點需要注意。

以上

本帖最近評分記錄：

下載積分:+4(guochunyi) 熱心助人,加分表揚

一一

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看一一的主題 / 回貼

4樓發表于: 2009-08-13 18:14

只看該作者 | 小中大

實際執行的時候好像是這樣的，Z0=1時，Y0=1，Z0=2時，Y1Y0=11,Z0=3時，Y2Y1Y0=111,以此類推的
我就是不知道怎么來的

qlin

學過一點FX型PLC基本知識

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 527 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的主題 / 回貼

5樓發表于: 2009-08-13 20:44

只看該作者 | 小中大

    ·執行條件第1次接通時，（Z0）=0，K4Y0Z0為K4Y0，而之前K4Y0為0，故執行結果為（K4Y0）+1=0+1=1，即Y17Y16…Y1Y0對應00…01，所以Y0=1，而Y1～Y17均為0。執行完畢，Z0=1。
    ·執行條件第2次接通的第1個掃描周期（接通瞬時），（Z0）=1，K4Y0Z0為K4Y1，INCP K4Y0Z0為執行（K4Y0Z0）+1→（K4Y0Z0）即（K4Y1）+1→（K4Y1）；而之前K4Y1為0，故執行結果為（K4Y1）+1=0+1=1，即Y20Y17…Y2Y1對應00…01，所以Y1=1，而Y2～Y27均為0。
    但是，之前Y0=1，而之后無復位Y0的指令，故Y0保持1，結果為Y0=1，Y1=1。
    ·執行條件第3次接通瞬時，（Z0）=2，K4Y0Z0為K4Y2，而之前K4Y2為0，故執行結果為（K4Y2）+1=0+1=1，所以Y2=1，Y0、Y1保持為1。
    ·以下以此類推。

一一

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看一一的主題 / 回貼

6樓發表于: 2009-08-13 22:06

只看該作者 | 小中大

引用
引用第5樓qlin于2009-08-13 20:44發表的  :
    ·執行條件第1次接通時，（Z0）=0，K4Y0Z0為K4Y0，而之前K4Y0為0，故執行結果為（K4Y0）+1=0+1=1，即Y17Y16…Y1Y0對應00…01，所以Y0=1，而Y1～Y17均為0。執行完畢，Z0=1。
    ·執行條件第2次接通的第1個掃描周期（接通瞬時），（Z0）=1，K4Y0Z0為K4Y1，INCP K4Y0Z0為執行（K4Y0Z0）+1→（K4Y0Z0）即（K4Y1）+1→（K4Y1）；而之前K4Y1為0，故執行結果為（K4Y1）+1=0+1=1，即Y20Y17…Y2Y1對應00…01，所以Y1=1，而Y2～Y27均為0。
    但是，之前Y0=1，而之后無復位Y0的指令，故Y0保持1，結果為Y0=1，Y1=1。
    ·執行條件第3次接通瞬時，（Z0）=2，K4Y0Z0為K4Y2，而之前K4Y2為0，故執行結果為（K4Y2）+1=0+1=1，所以Y2=1，Y0、Y1保持為1。
    ·以下以此類推。

先謝謝這位仁兄的解答了，呵呵
我還有一個疑問的，就是K4Y0，不應該就是指的Y17—Y0，這16個輸出嗎，那加1的時候不應該就是在這16個輸出的基礎上加嗎?
你的意思是不是K4Y0Z0，隨著Z0值的變化而變成K4Y1,K4Y2,K4Y3........
