工控人家園 三菱工控論壇 請問：怎樣在GX中輸入這個SFC程序？

«
1
2
»
Pages: 1/2 Go

ytysy

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 46 個
工控威望: 169 點
下載積分: 511 分
在線時間: 64(小時)
注冊時間: 2009-06-21
最后登錄: 2021-12-16
查看ytysy的主題 / 回貼

樓主發表于: 2010-01-26 11:47

只看樓主 | 小中大

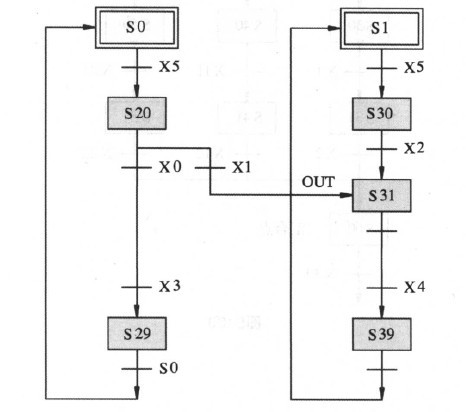

圖片：

請問這個圖形怎么輸入到GX中進行編輯？

hanqin

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1201 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的主題 / 回貼

1樓發表于: 2010-01-26 11:53

只看該作者 | 小中大

網上有視頻教程的，搜索一下看看。

ytysy

級別: 探索解密

發送短信
加為好友

2樓發表于: 2010-01-26 12:04

只看該作者 | 小中大

我怎么只能輸入一個單一流程（s0），第二個流程(s1)就沒法輸入了，希望高手給點撥一下

ytysy

級別: 探索解密

發送短信
加為好友

3樓發表于: 2010-01-26 14:26

只看該作者 | 小中大

有會的嗎？請給個提示，這種程序具有多個初始狀態的SFC圖，屬于各初始狀態下分離的程序

xiaoqizi

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 441 個
工控威望: 1319 點
下載積分: 2408 分
在線時間: 718(小時)
注冊時間: 2009-07-06
最后登錄: 2025-10-28
查看xiaoqizi的主題 / 回貼

4樓發表于: 2010-01-26 18:32

只看該作者 | 小中大

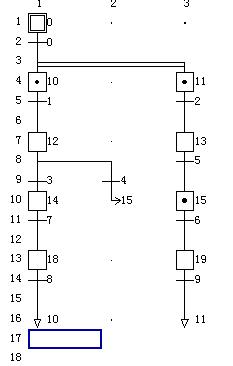

可以從起始狀態并列一分支出來，直接畫成這樣好象不行！

763380318

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看763380318的主題 / 回貼

5樓發表于: 2010-01-26 20:31

只看該作者 | 小中大

等待高手指點

ytysy

級別: 探索解密

發送短信
加為好友

6樓發表于: 2010-01-27 11:35

只看該作者 | 小中大

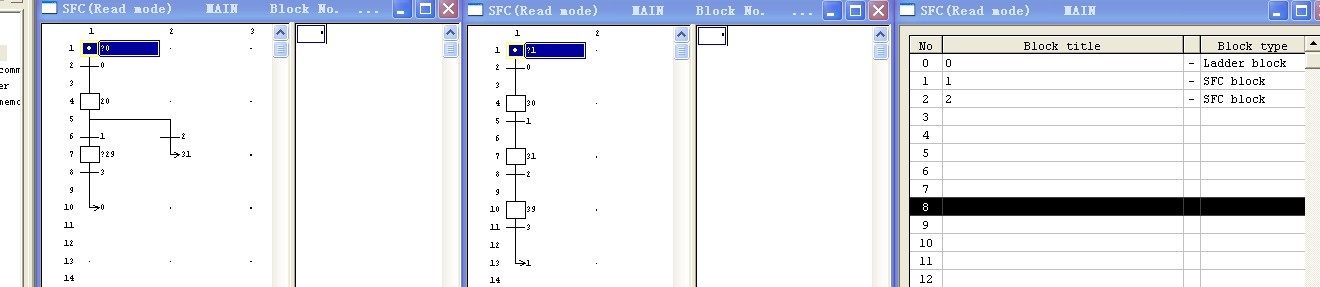

圖片：

看來對這種編程方式大家用的不多，我先到書店查閱了一下有關書籍，發現講這種SFC的流程分離的例子的不少，但都沒講怎樣輸入到GX中進行編輯，無奈自好自己摸索了一下，發現這種方式應該將每個單流程在SFC塊標題欄中建立單獨的SFC塊，然后在分別編寫SFC塊即可，我找了一臺FX2N128MR/MT試了一下已通過驗證！不過還發現了一個問題沒解決，就是當一個流程觸發其他流程的時候，被觸發流程的下個狀態被激活，但其流程的上一個狀態無法復位，還請高手指點。
方法如圖：
