工控人家園 三菱工控論壇 如何用一個點動開關控制一盞燈開停

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 682 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

12樓發表于: 2011-11-11 22:00

只看該作者 | 小中大

圖片：

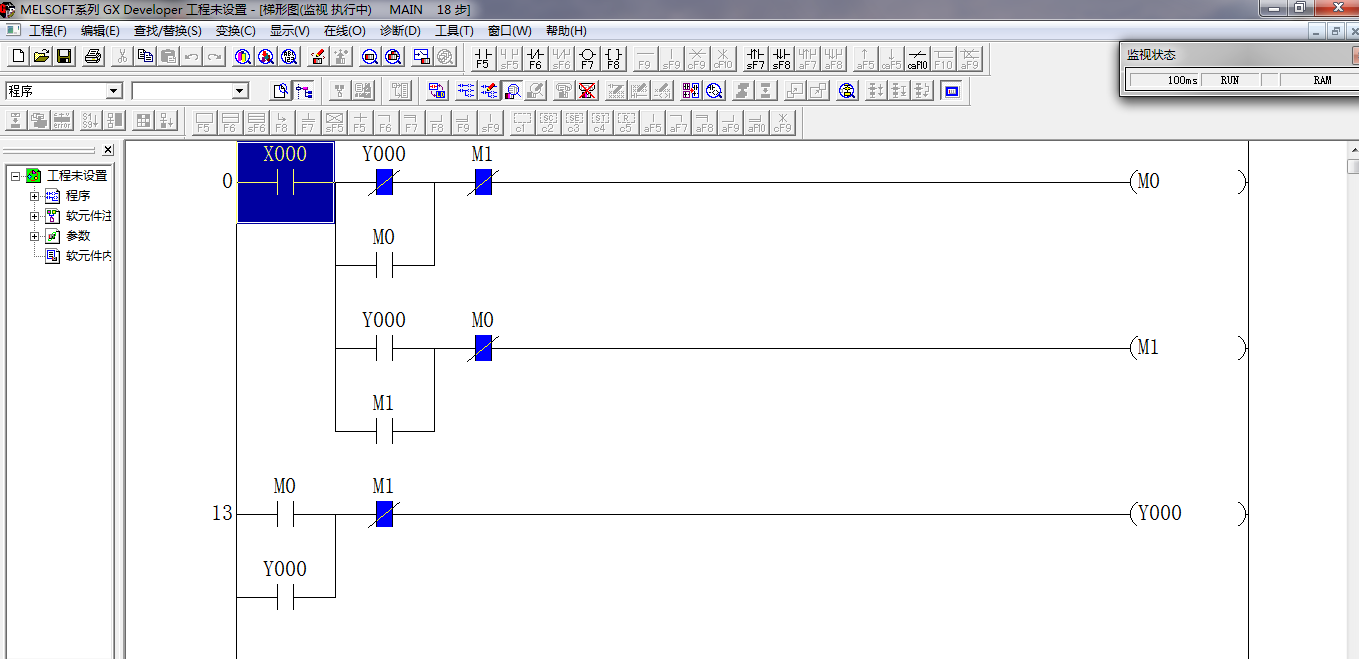

呵呵~~我用三菱編程軟件畫了一個，有什么不足大家指教一下

hxl202319

工資就像大姨媽?zhuān)辉乱淮危恢芫蜎](méi)了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1705 個
工控威望: 10138 點
下載積分: 62663 分
在線時間: 2699(小時)
注冊時間: 2007-03-26
最后登錄: 2025-11-07
查看hxl202319的主題 / 回貼

13樓發表于: 2011-11-11 22:58

只看該作者 | 小中大

引用
引用第13樓jiaolong99于2011-11-11 22:09發表的 :
我是新手這個圖按的時間長會亮滅震蕩但為什么按短了會不亮呢

因?yàn)槭抢^電器，所以觸點動作是有蠻長的時間的，而且設計都是優先斷開的，即常閉觸點斷開所需時間遠小于常開觸點閉合所需時間。那個圖中如果你按的時間小于觸點閉合時間，就會不亮，當然一般來說不會出現這情況。
550374389圖可行

簽名無效了，麻雀不見了！

冰河之家

半本

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 185 點
下載積分: 699 分
在線時間: 88(小時)
注冊時間: 2011-10-15
最后登錄: 2015-12-14
查看冰河之家的主題 / 回貼

14樓發表于: 2011-11-11 23:16

只看該作者 | 小中大

多謝大家的鼎力支持，我已經做出來了！不過我很感謝4樓的朋友！他畫的圖是可以的不過KAI要加個常開觸點就行。。。。。

m495603519

forget about me

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 133 個
工控威望: 275 點
下載積分: 800 分
在線時間: 104(小時)
注冊時間: 2011-02-25
最后登錄: 2025-10-23
查看m495603519的主題 / 回貼

15樓發表于: 2011-11-25 18:28

只看該作者 | 小中大

LD X000
ALT M0
LD M0
OUT Y000

aaronwang

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看aaronwang的主題 / 回貼

16樓發表于: 2011-11-25 21:05

只看該作者 | 小中大

學習一下

sk3821372

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sk3821372的主題 / 回貼

17樓發表于: 2011-11-25 22:43

只看該作者 | 小中大

圖片：

以前畫的

shuangshi

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看shuangshi的主題 / 回貼

18樓發表于: 2012-01-03 19:39

只看該作者 | 小中大

4樓和10樓的線路都不通啊
有問題

shuangshi

級別: *

發送短信
加為好友

19樓發表于: 2012-01-03 19:40

只看該作者 | 小中大

4樓和平共處10樓的線路都不通啊
有問題

qhd125

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qhd125的主題 / 回貼

20樓發表于: 2012-01-04 08:06

只看該作者 | 小中大

alt命令，新來的

yuzhilunxz

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 101 個
工控威望: 220 點
下載積分: 5458 分
在線時間: 124(小時)
注冊時間: 2011-05-15
最后登錄: 2025-08-22
查看yuzhilunxz的主題 / 回貼

21樓發表于: 2012-01-04 14:52

只看該作者 | 小中大
