					 plc123321




					級別: 探索解密



				 |

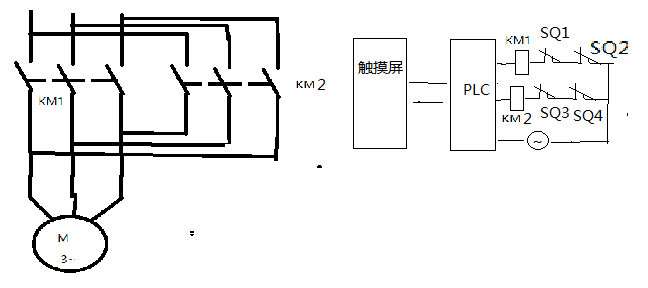

				 技能大賽上有一題,PLC與觸摸屏相連,PLC無X端子接線,現控制一臺電動機正反轉,實現小車的自動往返,PLC的Y0和Y1上各連交流接觸器一個以實現正反轉控制,行程開關的動斷觸點與線圈串聯,我想問一下,如何實現用行程開關控制,由于PLC上無X接線,實際中又不能通過觸摸屏控制(觸摸屏上無行程開關)? [ 此帖被plc123321在2011-12-03 14:05重新編輯 ]  |

|---|---|
|
				 |

|



					 wwcwwc




					級別: VIP會員

					   |




				 你是在考驗工控人的智商嗎? 既然PLC沒有輸入點條件,那你就不能將行程連接到輸出點(接觸器)回路中嗎。 這里的意思是PLC輸出只能夠作啟動命令,而正反轉是依靠外圍行程開關動作切換方向了。 [ 此帖被wwcwwc在2011-12-02 11:48重新編輯 ]  |

|---|---|
|
				 |

|



					 yifan_1987


				沒有最好,只有更好!


					級別: 家園常客



				 |




				 不看上面的恢復我就蒙了,想到編碼器,再一看不讓輸入,時間控制。。。。。。。。。  |

|---|---|
|
				 |

|



					 大空間




					級別: 略有小成



				 |





 他說的是要自動往返的,觸摸屏只是給啟動信號~~~ 如果只用外圍行程開關切換往返動作的話,咱見過的行程開關不多,只知道像吊葫蘆上用的那種斷火限位器一類的就能達到這種效果~~  |

|---|---|
|
				 |

|



					 plc123321




					級別: 探索解密



				 |




				 既然是PLC控制KM1和KM2,PLC中無輸入X信號,行程開關的動合信號如何加入到PLC中?用觸摸屏的信號無法代替實際的行程開關,讓電機自動往返的?  |

|---|---|
|
				 |

|



					 烏龜船長




					級別: 網絡英雄

					   |




				 這題目有點傻,,用plc就是為了簡化外圍電路,現在有了PLC還要靠外圍控制電路實現動作,有點二呢,,這樣還要PLC干嘛  |

|---|---|
|
				 |

|



					 plc123321




					級別: 探索解密



				 |




				 對,其它部分與此無關的沒有進行說明。只是此處感覺找不到思路,才發出來請教的  |

|---|---|
|
				 |

|



					 guochunyi


				直讀解西門屏HMI口令 。。。


					級別: 論壇版主

					       |

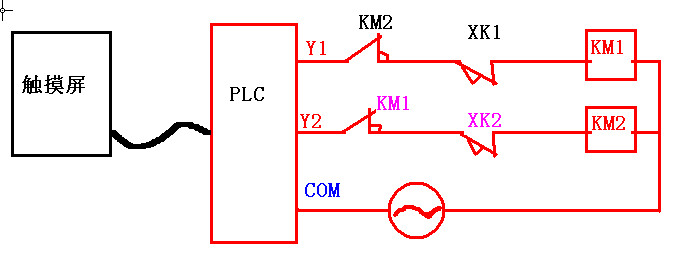

				 難度不大,用觸摸屏控制Y1,Y2接通就行了。至于電機一開始的運行方向,通過Y1/Y2的接通線頭順序選擇,停止,則控制Y1/Y2斷開就行了。 ![]()  |
		|
|---|---|---|

  |
