小小少

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 159 個
工控威望: 319 點
下載積分: 18175 分
在線時間: 739(小時)
注冊時間: 2012-01-15
最后登錄: 2016-01-01
查看小小少的主題 / 回貼

樓主發表于: 2012-04-29 23:26

只看樓主 | 小中大

磁性開關裝在氣缸上的話是不是可以調節氣缸的伸縮長度？我是這么理解：磁性開關通電后產生磁性，通過移動在氣缸壁上的不同位置，當檢測到氣缸伸縮桿到此位置時，給PLC一個信號，然后PLC在停止電磁閥的動作。是這樣的么?

ccyang0124

你牛，我就向你學習了。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 358 個
工控威望: 500 點
下載積分: 4586 分
在線時間: 123(小時)
注冊時間: 2012-03-28
最后登錄: 2025-09-12
查看ccyang0124的主題 / 回貼

1樓發表于: 2012-04-30 02:11

只看該作者 | 小中大

可以用來做定位！用磁性開關的信號輸入PLC的輸入點，來關閉電磁閥對應的輸出點 ，這在程序運行時可以監控的出來。你的理解方向是對的

nba199800

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 125 點
下載積分: 3710 分
在線時間: 75(小時)
注冊時間: 2012-02-13
最后登錄: 2020-08-05
查看nba199800的主題 / 回貼

2樓發表于: 2012-04-30 02:30

只看該作者 | 小中大

不能調節長度的，除非加個限位塊，然后調節磁性開關的位置。

nba199800

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 125 點
下載積分: 3710 分
在線時間: 75(小時)
注冊時間: 2012-02-13
最后登錄: 2020-08-05
查看nba199800的主題 / 回貼

3樓發表于: 2012-04-30 02:36

只看該作者 | 小中大

磁性開關通電能產生磁性？

，應該是磁性開關感應氣缸里面的磁環才能導通

ccyang0124

你牛，我就向你學習了。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 358 個
工控威望: 500 點
下載積分: 4586 分
在線時間: 123(小時)
注冊時間: 2012-03-28
最后登錄: 2025-09-12
查看ccyang0124的主題 / 回貼

4樓發表于: 2012-04-30 02:45

只看該作者 | 小中大

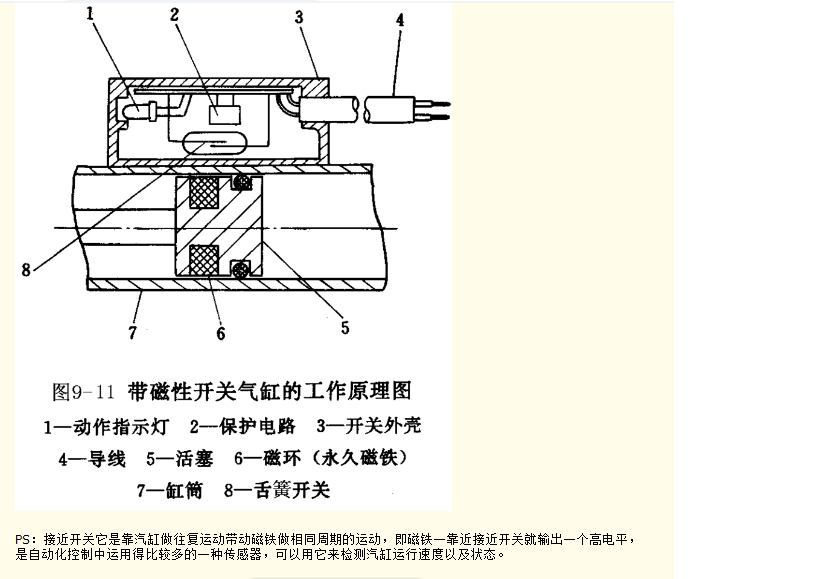

描述：看了這個圖就好理解了
圖片：

看了這個圖就好理解了

lxytj123

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 2487 點
下載積分: 8478 分
在線時間: 119(小時)
注冊時間: 2011-04-15
最后登錄: 2017-01-09
查看lxytj123的主題 / 回貼

5樓發表于: 2012-04-30 07:12

只看該作者 | 小中大

lwtxiong

不恥下問，相互幫助

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 89 個
工控威望: 2415 點
下載積分: 2291 分
在線時間: 51(小時)
注冊時間: 2012-01-17
最后登錄: 2012-10-23
查看lwtxiong的主題 / 回貼

6樓發表于: 2012-04-30 08:24

只看該作者 | 小中大

還要配一個雙控電磁閥才可以實現

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1079 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

7樓發表于: 2012-04-30 08:54

只看該作者 | 小中大

那叫做子母氣缸，有兩段或三段行程，配合比例閥控制

sen.feng

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 116 點
下載積分: 661 分
在線時間: 30(小時)
注冊時間: 2012-03-09
最后登錄: 2025-10-29
查看sen.feng的主題 / 回貼

8樓發表于: 2012-04-30 10:36

只看該作者 | 小中大

這樣理解是不對的，首先帶磁石的氣缸與不帶磁石的氣缸的區別也只是多了一個磁石而已，而帶磁石的氣缸其磁石是附在氣缸的活塞上的，氣缸無論那頭通氣，磁石與活塞都會同步運行，而且磁石也就是一個普通的磁石，所以磁石是沒辦法讓氣缸停下來的。然后我們?cè)倏创判蚤_關，磁性開關的內部結構就相當于繼電器的觸點一樣，不同的是它兩個觸點上期中一個是用高導磁或磁性材質的材料做的，所以它只要遇見磁石就會吸合，也就是說你哪怕用一個普通磁石或磁鐵靠近它，它照樣可以吸合，所以它也沒辦法讓氣缸停下來，一般來將，磁性開關的作用主要是檢測氣缸是在伸出位還是縮回位的，當然不同的要求也可做其它用法，但都沒你想象那么復雜。

jhwuliangjin

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 174 個
工控威望: 245 點
下載積分: 7625 分
在線時間: 259(小時)
注冊時間: 2009-11-09
最后登錄: 2025-10-30
查看jhwuliangjin的主題 / 回貼

9樓發表于: 2012-04-30 10:44

只看該作者 | 小中大

引用
引用第8樓sen.feng于2012-04-30 10:36發表的 :
這樣理解是不對的，首先帶磁石的氣缸與不帶磁石的氣缸的區別也只是多了一個磁石而已，而帶磁石的氣缸其磁石是附在氣缸的活塞上的，氣缸無論那頭通氣，磁石與活塞都會同步運行，而且磁石也就是一個普通的磁石，所以磁石是沒辦法讓氣缸停下來的。然后我們?cè)倏创判蚤_關，磁性開關的內部結構就相當于繼電器的觸點一樣，不同的是它兩個觸點上期中一個是用高導磁或磁性材質的材料做的，所以它只要遇見磁石就會吸合，也就是說你哪怕用一個普通磁石或磁鐵靠近它，它照樣可以吸合，所以它也沒辦法讓氣缸停下來，一般來將，磁性開關的作用主要是檢測氣缸是在伸出位還是縮回位的，當然不同的要求也可做其它用法，但都沒你想象那么復雜。

8樓說的很透切。。。

ccyang0124

你牛，我就向你學習了。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 358 個
工控威望: 500 點
下載積分: 4586 分
在線時間: 123(小時)
注冊時間: 2012-03-28
最后登錄: 2025-09-12
查看ccyang0124的主題 / 回貼

10樓發表于: 2012-04-30 11:55

只看該作者 | 小中大

補充一下電磁閥的選用也是決定你的氣缸能不能定位的關鍵

小小少

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 159 個
工控威望: 319 點
下載積分: 18175 分
在線時間: 739(小時)
注冊時間: 2012-01-15
最后登錄: 2016-01-01
查看小小少的主題 / 回貼

11樓發表于: 2012-04-30 21:53

只看該作者 | 小中大

謝謝各位的講解！
