					 ysh20006




					級別: 探索解密



				 |




				 伺服驅動器z相脈沖是伺服電機轉一圈一個脈沖,用這個脈沖來做定位。 但是z相脈沖是5v的,而plc 的x端口是24v的,能直接和三菱plc的x端口接嗎。   用3u的plc帶原點收索dszr指令中要接收伺服驅動器z相脈沖,z相脈沖是5v的,怎么用啊  |

|---|---|
|
				 |

|



					 daihdn




					級別: 略有小成



				 |




				 方法有兩個,一個是用單組的COM端口,5V不知道能不能驅動晶體管輸出,可以試一試,二是用5V的固態繼電器中轉,都沒有實驗過,都可以試一試,  |

|---|---|
|
				 |

|



					 hgmgwe




					級別: 論壇先鋒



				 |




				 伺服驅動器一般都會有24V的Z相信號輸出的呀  樓主用的是什么型號的伺服? 要求不高的地方回原點可以不要Z相信號(計數方式)  |

|---|---|
|
				 |

|



					 ysh20006




					級別: 探索解密



				 |





						圖片:

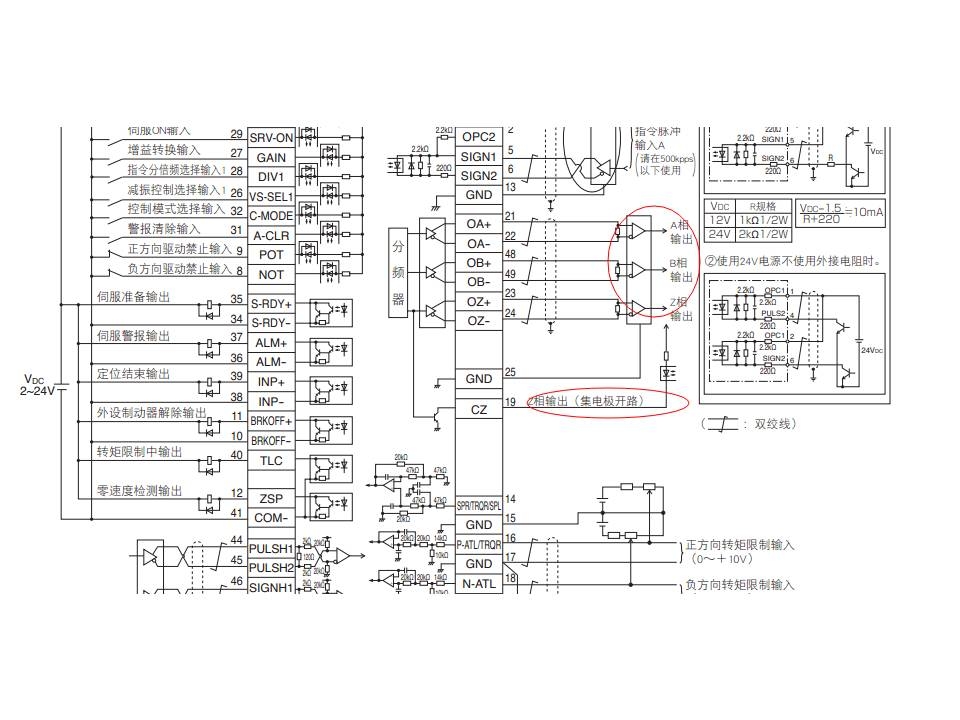

					謝謝大家! 我用的是松下伺服,現在發現驅動器除了A,B,Z相外還有個z相集電極開路,在不外加東西的情況下該怎么和三菱plc接線。  |

|---|---|
|
				 |

|



					 1935807118




					級別: 家園?



				 |




				 接到X0,然后讀取M8170就好了.  |

|---|---|
|
				 本帖最近評分記錄:  |

|



					 358273433




					級別: 家園?



				 |




				 樓上說的沒錯,CZ接X0,GND接0V。然后讀取M8170做原點信號就好了。  |

|---|---|
|
