工控人家園 三菱工控論壇 三菱FX2N PLC PID控溫請教

feifeizi1

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 136 點
下載積分: 597 分
在線時間: 13(小時)
注冊時間: 2014-04-21
最后登錄: 2021-02-19
查看feifeizi1的主題 / 回貼

樓主發表于: 2017-01-15 18:42

只看樓主 | 小中大

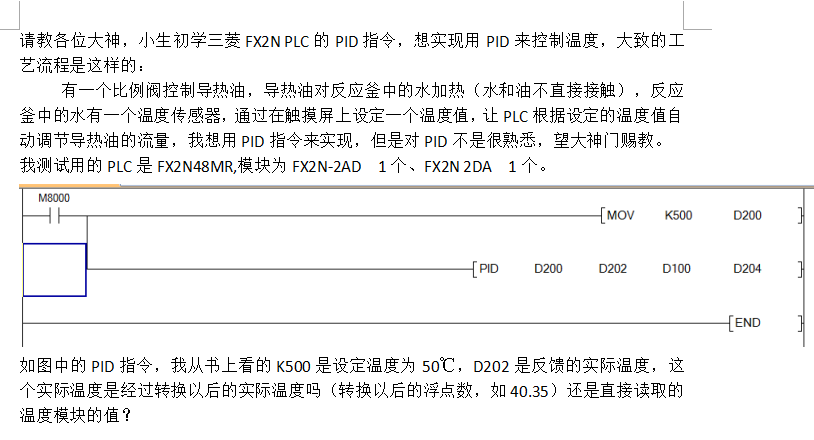

圖片：

圖片中是我想實現的目的和疑問，請賜教，謝謝大神們

zhonjin

一切皆有可能

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 20 個
工控威望: 199 點
下載積分: 446 分
在線時間: 12(小時)
注冊時間: 2009-03-18
最后登錄: 2021-10-11
查看zhonjin的主題 / 回貼

1樓發表于: 2017-05-28 15:46

只看該作者 | 小中大

馬的,我也不懂

kamsing

海邊的石頭

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 127 點
下載積分: 573 分
在線時間: 20(小時)
注冊時間: 2010-10-14
最后登錄: 2023-05-08
查看海邊的石頭的主題 / 回貼

2樓發表于: 2017-09-16 16:51

只看該作者 | 小中大

昨天剛做過測試，PID參數要事先寫入的，至少D100-D101，D103

985263944

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 112 點
下載積分: 8336 分
在線時間: 37(小時)
注冊時間: 2017-01-10
最后登錄: 2024-07-24
查看985263944的主題 / 回貼

3樓發表于: 2017-09-16 17:15

只看該作者 | 小中大

你溫度探頭最高溫度是多少，比例閥最大開度是多少？比如說溫度探頭最高可以檢測100度，那么當水溫20度的時候D202中實際的數值就是400，如果你要設定的設定的溫度是50度，那么D200對應的數值是1000，2ad模塊的分辨率好像是1/2000，具體的看2da的手冊

985263944

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 112 點
下載積分: 8336 分
在線時間: 37(小時)
注冊時間: 2017-01-10
最后登錄: 2024-07-24
查看985263944的主題 / 回貼

4樓發表于: 2017-09-16 17:17

只看該作者 | 小中大

而且你設定的d100是pid參數，需要設置，具體對應參數類型看fx3u的編程手冊

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 342 個
工控威望: 493 點
下載積分: 4018 分
在線時間: 251(小時)
注冊時間: 2013-03-22
最后登錄: 2025-10-15
查看zhangqi_1234的主題 / 回貼

5樓發表于: 2017-09-16 21:40

只看該作者 | 小中大

1、PID只能處理整數形式的目標值和測定值。
2、如果控制量要精確到小數點后第1位，可以把目標值和測定值乘以10。例如：目標值是50.5℃，測定值是46.2℃，那么都乘以10，就是505和462。
3、FX2N-2AD采集的溫度值是整數形式的數據，需要計算轉換成實數形式的溫度值。轉換計算公式取決于所用的溫度傳感器。實數形式的溫度值再乘以10，最后轉換成整數值，作為PID指令需要的測定值。
4、PID輸出值，經FX2N-2DA轉換成模擬量，控制閥門的開度。閥門開度與輸出值的對應關系需要搞清楚。

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 342 個
工控威望: 493 點
下載積分: 4018 分
在線時間: 251(小時)
注冊時間: 2013-03-22
最后登錄: 2025-10-15
查看zhangqi_1234的主題 / 回貼

6樓發表于: 2017-09-16 21:43

只看該作者 | 小中大

因為熱慣性，溫度的PID控制難度大

gdlghys

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 1139 點
下載積分: 17918 分
在線時間: 129(小時)
注冊時間: 2016-12-04
最后登錄: 2025-10-19
查看gdlghys的主題 / 回貼

7樓發表于: 2017-09-16 21:46

只看該作者 | 小中大

學習了

趙黃河

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 95 點
下載積分: 536 分
在線時間: 1(小時)
注冊時間: 2017-09-03
最后登錄: 2017-11-06
查看趙黃河的主題 / 回貼

8樓發表于: 2017-09-18 21:35

只看該作者 | 小中大

不錯不錯！

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1316 個
工控威望: 6131 點
下載積分: 57629 分
在線時間: 1139(小時)
注冊時間: 2012-04-24
最后登錄: 2025-10-17
查看john42tw的主題 / 回貼

9樓發表于: 2017-09-19 08:24

只看該作者 | 小中大

FX2N  很久沒用，但覺得選型應該選錯了。

溫度感測：
FX-2AD-PT     --->PT100
FX-4AD-TC     --->熱電偶

比例閥：
FX2DA 或 FX4DA

但基本上會建議用溫控表來控制。

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3779 個
工控威望: 4382 點
下載積分: 148864 分
在線時間: 6775(小時)
注冊時間: 2016-10-23
最后登錄: 2025-10-19
查看lin10663的主題 / 回貼

10樓發表于: 2017-09-19 11:45

只看該作者 | 小中大

FX2N-2DA控制>>>>>給SCR控制加熱棒
加熱棒>>>>感溫器~~~~給FX-2AD-PT 或FX-4AD-TC
回饋所有數值給程序
PID是程序觸發與回饋平衡方程式

努力~學習
QQ:1796367739 VX:IVAN10663
