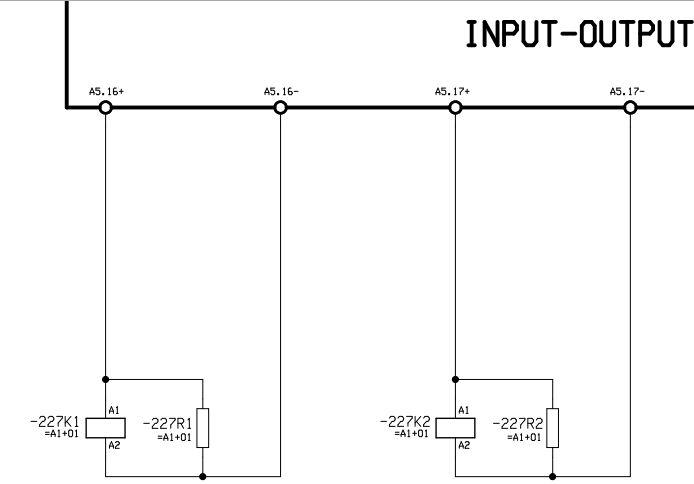

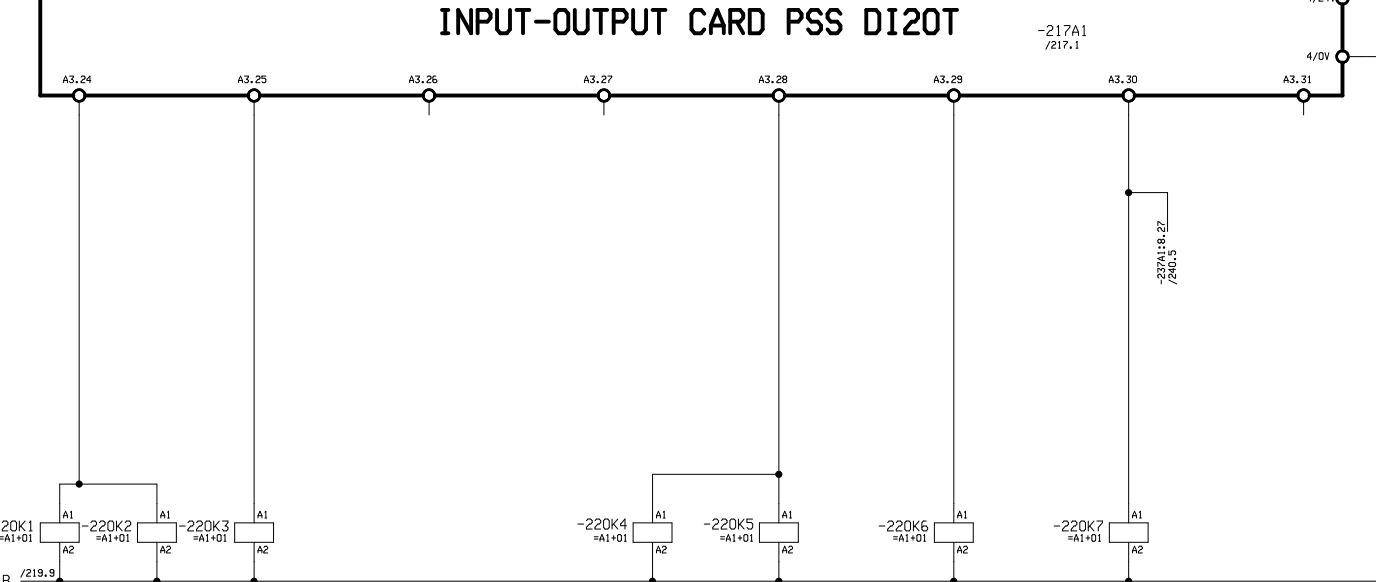

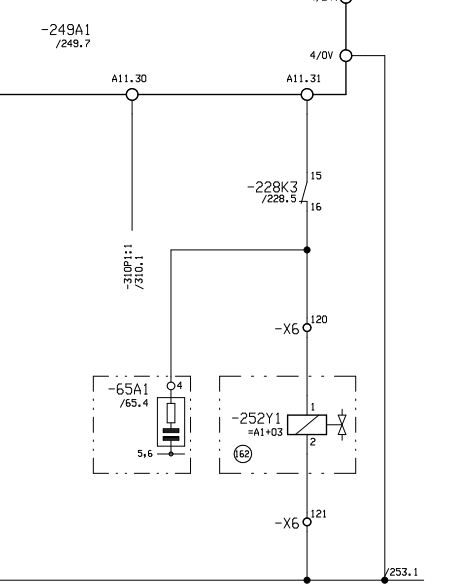

同樣都是PLC的輸出DC24V控制線圈，有的在線圈兩端什么都不接，有的并接電阻，有的接地，有的接阻容單元？

[ 此帖被小飛哥飛在2017-02-01 14:13重新編輯 ]

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2783 個
工控威望: 3641 點
下載積分: 3566 分
在線時間: 3835(小時)
注冊時間: 2007-11-04
最后登錄: 2025-10-17
查看tingfenghu的主題 / 回貼

1樓發表于: 2017-02-01 13:10

只看該作者 | 小中大

一般來說,交流線圈接阻容,直流線圈接反向二極管.其它不是很懂.

樓主留言：

我也一直弄不明白，PLC是24V直流輸出的

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

tienan90

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看tienan90的主題 / 回貼

2樓發表于: 2017-02-01 14:49

只看該作者 | 小中大

不需要知道為什么外接的元件是什么元件。只要知道最大的流出電流多少時。此點置為1 。即可。畢竟PLC是數字邏輯而以。此圖顯示的圖紙有限。而且不知道是什么PLC。所以分析有限。

樓主留言：

pilz的PLC，需要提供哪些資料才能分析？同一個PLC的不同端口輸出控制線圈，有些接了，有些卻沒有

南郭先生

自動化成就工業之美

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 491 個
工控威望: 2634 點
下載積分: 3976 分
在線時間: 1118(小時)
注冊時間: 2011-09-22
最后登錄: 2021-09-26
查看南郭先生的主題 / 回貼

3樓發表于: 2017-02-01 20:35

只看該作者 | 小中大

這圖設計的很好，總之都是針對感性負載的大小抑制，緩沖等等，可以保護輸出。

樓主留言：

能具體跟我講一下嗎？因為我看到圖紙好多是直接沒有接保護的，就幾個子接了。

ogreman

Only The Stronger Survive

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 451 點
下載積分: 1651 分
在線時間: 232(小時)
注冊時間: 2011-03-04
最后登錄: 2024-07-03
查看ogreman的主題 / 回貼

4樓發表于: 2017-02-02 14:35

只看該作者 | 小中大

可以把整張圖紙放出來嗎？感性負載，有的時候會因為反向電動勢出現失控的情況。加二極管加電阻都可以起效果。

樓主留言：

圖紙它是一頁也畫的，上面給的圖紙也比較完整，直接就是PLC 輸出端口輸出接什么負載在接負極。

jxjalwf

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 161 個
工控威望: 287 點
下載積分: 5919 分
在線時間: 607(小時)
注冊時間: 2015-11-09
最后登錄: 2025-10-17
查看jxjalwf的主題 / 回貼

5樓發表于: 2017-02-02 22:41

只看該作者 | 小中大

可能是釷對不同的PLC的輸出點類型做的相應的保護吧，感性負載在突然斷電的并在沒有泄放回路時，會產生一高電壓，PLC輸出點如果是晶體管的就會損壞，是繼電器輸出就好多了

樓主留言：

晶體管輸出的，同樣的感性負載，有些它就不接泄流回路

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1194 個
工控威望: 1764 點
下載積分: 7610 分
在線時間: 587(小時)
注冊時間: 2012-08-31
最后登錄: 2025-10-16
查看sanlihu的主題 / 回貼

6樓發表于: 2017-02-03 18:28

只看該作者 | 小中大

看PLC輸出是什么形式，再結合負載性質決定輸出如何接線

樓主留言：

PLC都是晶體管輸出的，所接的負載也基本上都是線圈

吉圓電氣 QQ751673698
