工控人家園 程序樣例 PLC流程圖編程求解

sypmy

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 140 點
下載積分: 634 分
在線時間: 181(小時)
注冊時間: 2010-06-10
最后登錄: 2020-05-29
查看sypmy的主題 / 回貼

樓主發表于: 2017-04-27 16:48

只看樓主 | 小中大

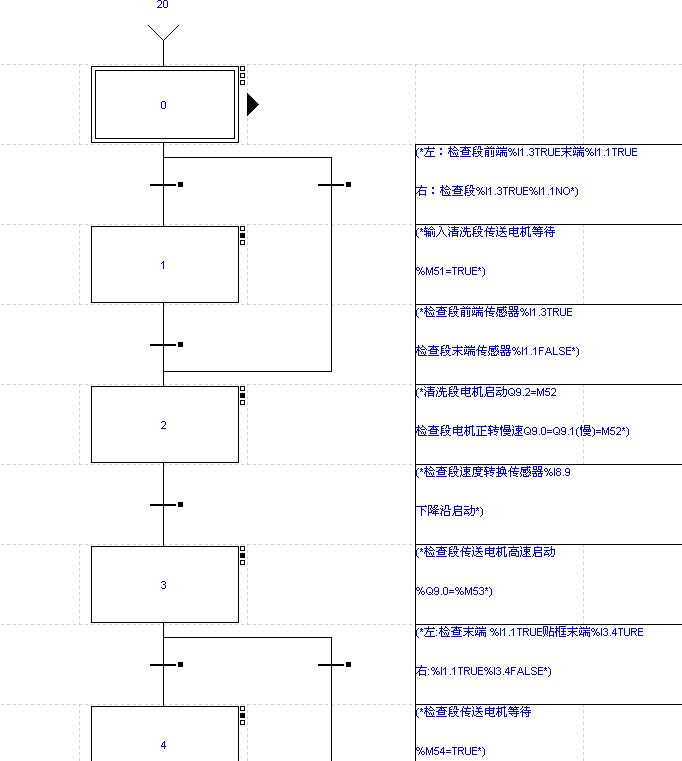

圖片：

假設停電時 2步下轉移和4步下轉移是TRUE的也就是有工件在，來電后自動工作模式，怎樣才能從4步下轉移開始動作，依次是2步動作

sypmy

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 140 點
下載積分: 634 分
在線時間: 181(小時)
注冊時間: 2010-06-10
最后登錄: 2020-05-29
查看sypmy的主題 / 回貼

1樓發表于: 2017-04-27 16:58

只看該作者 | 小中大

補充：來電后自動在0位，0位下轉移條件是不成立的，要等4步，2步工件依次過后，才能進入新工件

gkfree

走著走著就丟了

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 70 個
工控威望: 255 點
下載積分: 2379 分
在線時間: 45(小時)
注冊時間: 2017-04-25
最后登錄: 2017-11-25
查看gkfree的主題 / 回貼

2樓發表于: 2017-04-28 11:59

只看該作者 | 小中大

看圖是應該是順序控制，想問下，這個是清洗機程序嗎

sypmy

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 140 點
下載積分: 634 分
在線時間: 181(小時)
注冊時間: 2010-06-10
最后登錄: 2020-05-29
查看sypmy的主題 / 回貼

3樓發表于: 2017-04-28 20:26

只看該作者 | 小中大

中空生產線

huoshi

為所當為

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2472 個
工控威望: 23328 點
下載積分: 2331 分
在線時間: 2831(小時)
注冊時間: 2010-12-27
最后登錄: 2025-10-18
查看huoshi的主題 / 回貼

4樓發表于: 2017-04-29 07:43

只看該作者 | 小中大

順序控制流程圖

sosyou

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 189 點
下載積分: 748 分
在線時間: 158(小時)
注冊時間: 2016-05-13
最后登錄: 2019-07-30
查看sosyou的主題 / 回貼

5樓發表于: 2017-04-30 11:02

只看該作者 | 小中大

用停電保持型M 然后串聯開始
然后在工藝中串聯M 防止停電再開始從頭開始

就是用停電保持型M來記憶停電前 M的情況然后一按開始就可以從停電保持M那開始

sypmy

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 140 點
下載積分: 634 分
在線時間: 181(小時)
注冊時間: 2010-06-10
最后登錄: 2020-05-29
查看sypmy的主題 / 回貼

6樓發表于: 2017-04-30 19:06

只看該作者 | 小中大

是要回到停電前的步不是輸出的狀態

muhittin

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 229 個
工控威望: 338 點
下載積分: 14700 分
在線時間: 227(小時)
注冊時間: 2009-11-07
最后登錄: 2017-12-28
查看muhittin的主題 / 回貼

7樓發表于: 2017-05-08 09:08

只看該作者 | 小中大

把停電前的瞬間狀態，保存下來！
也就是 5樓說的方向。稍微根據實際情況優化一下
