樓主發表于: 2017-05-14 15:26

只看樓主 | 小中大

有一臺三菱設備改造，改造以后由原來的一個觸摸屏變成兩個觸摸屏，CPU是Q00UJ的，帶一個232口和一個mini口，我再家一個232通訊模塊理論上是不是可以連兩個屏，有人實踐過沒有。（屏型號是GOT 1000，一個232口，一個485口，一個mini口），有沒有更經濟的連接方法？拜謝！

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1177 個
工控威望: 3085 點
下載積分: 2475 分
在線時間: 152(小時)
注冊時間: 2015-09-10
最后登錄: 2026-02-13
查看周家大少的主題 / 回貼

1樓發表于: 2017-05-14 15:54

只看該作者 | 小中大

一機多屏而已，可以做得到啊

本帖最近評分記錄：

下載積分:+1(wudilaolu007) 真誠感謝！

下載積分:+1(蒲城風信子) 真是好人！

QQ：611369538
微信：ZMF2KXL

gzcjx555

QQ 296686949

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 568 個
工控威望: 5160 點
下載積分: 2907 分
在線時間: 458(小時)
注冊時間: 2014-02-15
最后登錄: 2026-02-19
查看gzcjx555的主題 / 回貼

2樓發表于: 2017-05-14 17:04

只看該作者 | 小中大

有更經濟的，不要加模塊，如果是威綸的觸摸屏，帶以太網的，可以做一個主屏，一個從屏，主屏從屏用以太網接口，主屏還是用以前的232接口接PLC，比PLC加模塊更加的經濟。

本帖最近評分記錄：

下載積分:+1(wudilaolu007) 真誠感謝！

聯系電話15071699246，QQ296686949

lishunlong86

lishunlong86

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 381 個
工控威望: 3613 點
下載積分: 31627 分
在線時間: 1862(小時)
注冊時間: 2013-03-10
最后登錄: 2025-09-25
查看lishunlong86的主題 / 回貼

3樓發表于: 2017-05-14 17:18

只看該作者 | 小中大

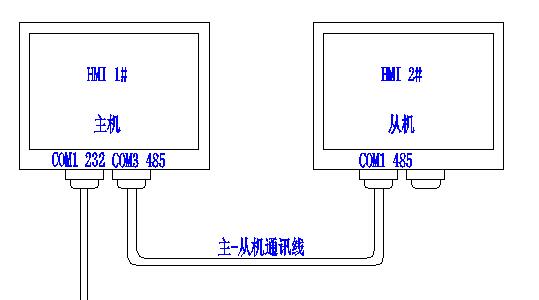

補充樓上的，如果不帶以太網口，通過232做主從屏。一般觸摸屏后面會有至少兩個串口的，主屏與PLC占用一個，可以通過另外一個與從屏端口通訊。方案如下圖：

本帖最近評分記錄：

下載積分:+2(wudilaolu007) 好貼好貼！

wudilaolu007

非標行業10年經驗，對汽車行業接觸頗深

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 104 點
下載積分: 887 分
在線時間: 12(小時)
注冊時間: 2017-01-05
最后登錄: 2026-02-03
查看wudilaolu007的主題 / 回貼

4樓發表于: 2017-05-17 11:53

只看該作者 | 小中大

引用
引用第1樓周家大少于2017-05-14 15:54發表的 :
一機多屏而已，可以做得到啊

謝謝大神，我研究一下

wudilaolu007

非標行業10年經驗，對汽車行業接觸頗深

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 104 點
下載積分: 887 分
在線時間: 12(小時)
注冊時間: 2017-01-05
最后登錄: 2026-02-03
查看wudilaolu007的主題 / 回貼

5樓發表于: 2017-05-17 11:58

只看該作者 | 小中大

引用
引用第2樓gzcjx555于2017-05-14 17:04發表的 :
有更經濟的，不要加模塊，如果是威綸的觸摸屏，帶以太網的，可以做一個主屏，一個從屏，主屏從屏用以太網接口，主屏還是用以前的232接口接PLC，比PLC加模塊更加的經濟。

恩，三菱的屏，不帶以太網，只有232口和485口

wudilaolu007

非標行業10年經驗，對汽車行業接觸頗深

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 104 點
下載積分: 887 分
在線時間: 12(小時)
注冊時間: 2017-01-05
最后登錄: 2026-02-03
查看wudilaolu007的主題 / 回貼

6樓發表于: 2017-05-17 12:02

只看該作者 | 小中大

引用
引用第3樓lishunlong86于2017-05-14 17:18發表的 :
補充樓上的，如果不帶以太網口，通過232做主從屏。一般觸摸屏后面會有至少兩個串口的，主屏與PLC占用一個，可以通過另外一個與從屏端口通訊。方案如下圖：
[attachment=181285]

謝謝，好清晰易懂，

感激涕零！
