工控人家園 三菱工控論壇 關于程序掃描的問題

vitalityboy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 223 點
下載積分: 5495 分
在線時間: 71(小時)
注冊時間: 2013-09-23
最后登錄: 2025-08-08
查看vitalityboy的主題 / 回貼

樓主發表于: 2017-07-11 16:48

只看樓主 | 小中大

圖片：

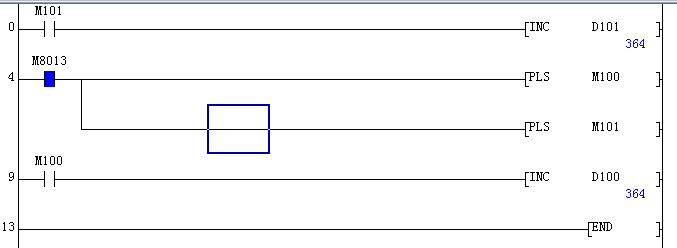

計數器D101為什么會進行計數？
M101只接通一個掃描周期，程序執行到END后M101不會自動斷開嗎，怎么D101還會有計數呢？

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11814 個
工控威望: 19609 點
下載積分: 14992 分
在線時間: 2816(小時)
注冊時間: 2013-01-31
最后登錄: 2025-10-18
查看往事如風的主題 / 回貼

1樓發表于: 2017-07-11 16:53

只看該作者 | 小中大

因為M8013是秒脈沖，每秒用上升沿觸發M101，自然D101就計數了

三人行者必有我師，擇其善者而從之

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1656 個
工控威望: 1872 點
下載積分: 6492 分
在線時間: 730(小時)
注冊時間: 2014-06-16
最后登錄: 2025-10-17
查看langui的主題 / 回貼

2樓發表于: 2017-07-11 17:05

只看該作者 | 小中大

1秒有N多個掃描周期。你等到他復位，都記N個數了

playboyss

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 108 點
下載積分: 460 分
在線時間: 51(小時)
注冊時間: 2016-07-26
最后登錄: 2019-01-23
查看playboyss的主題 / 回貼

3樓發表于: 2017-07-11 19:06

只看該作者 | 小中大

你對PLS指令有誤解，請仔細看Qplc手冊

泥潭的森林

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 103 點
下載積分: 609 分
在線時間: 53(小時)
注冊時間: 2017-07-11
最后登錄: 2025-07-09
查看泥潭的森林的主題 / 回貼

4樓發表于: 2017-07-12 14:08

只看該作者 | 小中大

注意M8013的脈沖就好了

e_newboy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 157 個
工控威望: 268 點
下載積分: 297 分
在線時間: 154(小時)
注冊時間: 2009-04-20
最后登錄: 2025-08-08
查看e_newboy的主題 / 回貼

5樓發表于: 2017-07-13 09:38

只看該作者 | 小中大

M8013是秒脈沖，500MS接通，500MS斷開，
在500MS內掃描執行多少次，就計數多少次，一般的PLC的最大掃描周期是200MS，用wachdog或D8000查看看門狗時鐘

本人長期兼職承接電氣自動化項目：
1.熟悉各種品牌PLC程序設計，上位機組態編程，人機界面HMI編程，工業通訊網絡，設備設施物聯上云（IOT），數據采集，變頻器、伺服電機、步進電機驅動等綜合應用；
2.可承接各種PLC、觸摸屏、上位機代寫服務，系統集成、節能改造等項目，CAD出圖。
3.服務周到、價格實惠，期待與你的合作，聯系電話/微信：15875502770

2388001

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 143 點
下載積分: 550 分
在線時間: 11(小時)
注冊時間: 2013-05-28
最后登錄: 2024-07-22
查看2388001的主題 / 回貼

6樓發表于: 2017-07-13 11:35

只看該作者 | 小中大

PLC工作方式：采集IO信息運算再輸出刷新
所以說M101 不是半道上開始接通的。
是從頭到尾執行一個運算周期。

[ 此帖被2388001在2017-07-13 13:52重新編輯 ]

本帖最近評分記錄：

下載積分:+1(vitalityboy) 好貼好貼！

ljiayi

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 137 點
下載積分: 580 分
在線時間: 9(小時)
注冊時間: 2016-11-04
最后登錄: 2024-12-15
查看ljiayi的主題 / 回貼

7樓發表于: 2017-07-17 10:09

只看該作者 | 小中大

根據程序D101，D100計數是每秒一次，沒什么可不理解的

vitalityboy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 223 點
下載積分: 5495 分
在線時間: 71(小時)
注冊時間: 2013-09-23
最后登錄: 2025-08-08
查看vitalityboy的主題 / 回貼

8樓發表于: 2017-07-17 16:19

只看該作者 | 小中大

引用
引用第6樓2388001于2017-07-13 11:35發表的 :
PLC工作方式：采集IO信息運算再輸出刷新
所以說M101 不是半道上開始接通的。
是從頭到尾執行一個運算周期。

；
對于PLC的外部I、O很明確的是，在程序的開頭采集外部輸入信號，在程序的結尾向外部執行輸出；但對于PLC的內部元件如：M、T、C之類的也是執行這樣的掃描原則嗎？難道M101在程序的形狀接通，只要在程序往下執行的過程中沒把它復位，它就一直接通到程序的結尾？

[ 此帖被vitalityboy在2017-07-17 16:25重新編輯 ]

zmrs163

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 420 個
工控威望: 571 點
下載積分: 1588 分
在線時間: 347(小時)
注冊時間: 2017-06-12
最后登錄: 2025-10-11
查看zmrs163的主題 / 回貼

9樓發表于: 2017-07-18 17:08

只看該作者 | 小中大

因為PLS是保持一個掃描周期ON,這個ON要保持到下一個掃描周期到PLS這行為止

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1170 個
工控威望: 3078 點
下載積分: 2083 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-10-17
查看周家大少的主題 / 回貼

10樓發表于: 2017-07-18 22:57

只看該作者 | 小中大

首先你要弄明白M8013的功能你再來說其它吧

QQ：611369538
微信：ZMF2KXL
